Schaller humimeter RH5 Bedienungsanleitung
Papierfeuchte-messgerät
Inhaltsverzeichnis
Feuchtemessgerät
Bedienungsanleitung

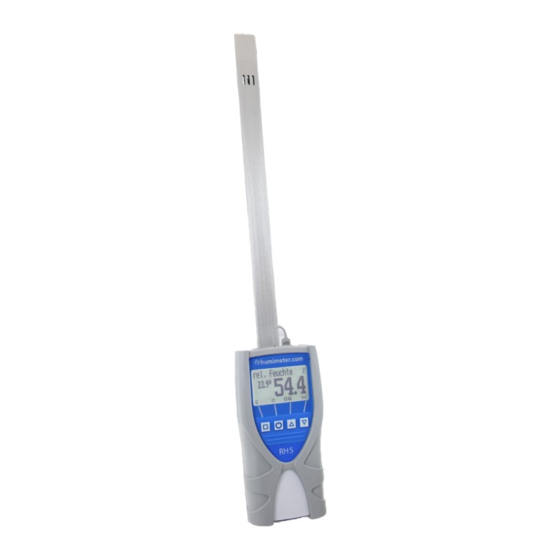

humimeter RH5 & RH5.1
Papierfeuchte-Messgerät
mit Schwertfühler
zur relativen Luftfeuchtebestimmung von Papier
78,0 °F | 6,16 % | 456 kg/m
| -27,3 td | 0,64 aw | 51,9 %r.H. | 14,8 % abs | 100,4 g/m
| 09 m/s | 4,90 Ugl | 1
3
2
Vor Beginn aller Arbeiten Bedienungsanleitung lesen!
Version 3.4
Inhaltsverzeichnis
Verwandte Anleitungen für Schaller humimeter RH5
Inhaltszusammenfassung für Schaller humimeter RH5
- Seite 1 Feuchtemessgerät Bedienungsanleitung humimeter RH5 & RH5.1 Papierfeuchte-Messgerät mit Schwertfühler zur relativen Luftfeuchtebestimmung von Papier 78,0 °F | 6,16 % | 456 kg/m | -27,3 td | 0,64 aw | 51,9 %r.H. | 14,8 % abs | 100,4 g/m | 09 m/s | 4,90 Ugl | 1 Vor Beginn aller Arbeiten Bedienungsanleitung lesen! Version 3.4...
-
Seite 2: Übersicht Über Ihr Humimeter Rh5 & Rh5.1
Bedienungsanleitung humimeter RH5 & RH5.1 Übersicht über Ihr humimeter RH5 & RH5.1 Übersicht Grundgerät Bezeichnung Luftfeuchte- und Temperatursensor Schwertfühler USB Schnittstelle (optional für RH5 erhältlich) Gummischutz Tastatur Display Seite 2... -
Seite 3: Übersicht Rückseite
Übersicht Rückseite Bezeichnung Schwertfühler Batteriefach Übersicht Display Bezeichnung Kennlinie Relative Luftfeuchte in % (Definition siehe "7.1 Definition relative Luftfeuchte und Taupunkt") Display-Symbole Temperaturanzeige Seite 3... -
Seite 4: Übersicht Display-Symbole
Bedienungsanleitung humimeter RH5 & RH5.1 Übersicht Display-Symbole Symbol Bezeichnung Symbol Bezeichnung Bestätigen Nein Nach oben Eingabe-Ebene wechseln Nach unten Zurück Menüebene wechseln Zahlen eingeben Daten eingeben Buchstaben eingeben Messreihe ansehen Weiter bzw. Rechts Messreihe löschen Links Ausschalten/Display- Beleuchtung Messwert speichern... - Seite 5 Speicherebene Bezeichnung Ebene wechseln Displaybeleuchtung einschalten/Gerät ausschalten Messwert speichern Zuletzt gespeicherte Messwerte ansehen Hauptmenü Das Hauptmenü umfasst folgende Menüpunkte: • Datenspeicher: Manuelle Logs, Auto Logs, Logs löschen • Logs Drucken: Letzte Reihe, Alle Logs, Logs löschen • Logs Senden: Manuelle Logs, Auto Logs, Logs löschen •...
-
Seite 6: Inhaltsverzeichnis
Bedienungsanleitung humimeter RH5 & RH5.1 Inhaltsverzeichnis Übersicht über Ihr humimeter RH5 & RH5.1 ....... 2 Übersicht Grundgerät ....................2 Übersicht Rückseite ....................3 Übersicht Display ..................... 3 Übersicht Display-Symbole ..................4 Übersicht Ebenen ..................... 4 Einleitung ................ 9 Information zu dieser Bedienungsanleitung ..........9 Haftungsbeschränkung ................ - Seite 7 Gerät ausschalten ................. 15 Messvorgang ..............16 Messung am Stapel ................16 5.1.1 Messung von Einzelstücken ..............17 Angleichsverhalten der Sensoren ............18 Speicherfunktion ............19 Hold Funktion - Messwertanzeige einfrieren .......... 19 6.1.1 Hold Funktion in den Optionen aktivieren ..........19 6.1.2 Hold Funktion nutzen ................
- Seite 8 Bedienungsanleitung humimeter RH5 & RH5.1 10.2 Datum/Uhrzeit einstellen ..............32 10.3 Sprache einstellen ................. 33 10.4 Optionen entsperren ................34 10.5 Optionen sperren .................. 35 10.6 °C/°F einstellen ..................35 10.7 Energiesparmodus einstellen ..............35 10.7.1 Display-Beleuchtung einstellen .............. 35 10.7.2...
-
Seite 9: Einleitung
Einleitung Information zu dieser Bedienungsanleitung Diese Bedienungsanleitung ermöglicht den sicheren und effizienten Umgang mit dem humimeter RH5 & RH5.1. Die Bedienungsanleitung ist Bestandteil des Gerätes und muss in seiner unmittelbaren Nähe für den Bediener jederzeit zugänglich aufbewahrt werden. Der Bediener muss diese Bedienungsanleitung vor Beginn aller Arbeiten sorgfältig durchlesen und verstanden haben. -
Seite 10: Verwendete Symbole
Bedienungsanleitung humimeter RH5 & RH5.1 Verwendete Symbole Sicherheitshinweise sind in dieser Bedienungsanleitung durch Symbole gekennzeichnet. HINWEIS Bei Nichtbeachtung kann es zu Sachschäden kommen. Information Kennzeichnet wichtige Information, deren Befolgung einen effizienteren und wirtschaftlicheren Einsatz zur Folge hat. Kundenservice Für technische Auskünfte steht Ihnen unser Kundenservice zur Verfügung: Schaller Messtechnik GmbH Max-Schaller-Straße 99... -
Seite 11: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Das Gerät entspricht den folgenden Europäischen Richtlinien: • Beschränkung gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS-Richt- linie) • Elektromagnetische Verträglichkeit (EMV-Richtlinie) Das Gerät ist nach dem neuesten Stand der Technik gebaut. Dennoch gibt es Restge- fahren. Um Gefahren zu vermeiden, müssen Sie die Sicherheitshinweise beachten. Bestimmungsgemäße Verwendung •... -
Seite 12: Allgemeine Sicherheit
Bedienungsanleitung humimeter RH5 & RH5.1 Allgemeine Sicherheit Beachten Sie die folgenden Sicherheitshinweise, um Personen- und Sachschäden zu vermeiden: • Entfernen Sie die Batterien aus dem Gerät, wenn es über einen längeren Zeit- raum (4 Wochen) nicht benutzt wird. • Sollten Sie lose Teile oder Beschädigungen am Gerät feststellen, nehmen Sie Kontakt mit Ihrem Händler auf. -
Seite 13: Lieferumfang Rh5
3.2.1 Lieferumfang RH5 • humimeter RH5 • 4 Stück AA Alkaline Batterien • Gummischutz • Holzkassette • Bedienungsanleitung Optionales Zubehör: • Schwerthülse - zum Schutz des Geräteschwertes bei schweren Stapeln • Schwerthülsenauszieher - zum Herausziehen der Schwerthülse aus schweren Stapeln •... -
Seite 14: Batterien Einlegen
Bedienungsanleitung humimeter RH5 & RH5.1 Batterien einlegen Entfernen Sie den Gummischutz des Gerätes. Ziehen Sie diesen an der Oberseite vom Gehäuse. Bei einer optional vorhandenen USB-Schnittstelle ist zuvor die Schutzabdeckung der USB Buchse herauszuziehen (Bild und 2). Nehmen Sie das Gerät in eine Hand und drücken Sie mit dem Daumen auf die gravierte Stelle am Batterie- deckel (1). -
Seite 15: Kennlinie Auswählen
Kennlinie auswählen Voraussetzung: Das Gerät befindet sich in der Produktwahlebene. Eine Kennlinien-Übersicht sowie die Auswahlkriterien für die zu wählende Kennlinie finden Sie unter "7. Kennlinien". Drücken Sie die oder Taste, um jeweils eine Kennlinie weiter zu schalten Oder Drücken Sie die oder Taste für 2 Sekunden, um in die Kennlinienübersicht zu... -
Seite 16: Messvorgang
Bedienungsanleitung humimeter RH5 & RH5.1 Messvorgang Messung am Stapel Voraussetzung: Lassen Sie das Messgerät vor der Mes- sung in der Nähe des Produktes an die Temperatur angleichen (siehe "5.2 Angleichsverhalten der Sensoren"). Halten Sie das Gerät in einer Hand und schieben Sie das Schwert 10 cm weit in den Stapel (Bild 7). -
Seite 17: Messung Von Einzelstücken
5.1.1 Messung von Einzelstücken Voraussetzung: Dichtes Verpackungsmaterial. Lassen Sie das Messgerät vor der Mes- sung in der Nähe des Produktes an die Temperatur angleichen (siehe "5.2 Angleichsver- halten der Sensoren"). Geben Sie das zu messende Material in die Ver- packung (Bild 10). Halten Sie das Gerät in einer Hand und schieben Sie das Schwert in die Verpackung, sodass es gänz- lich vom Material umschlossen wird. -
Seite 18: Angleichsverhalten Der Sensoren
Bedienungsanleitung humimeter RH5 & RH5.1 Angleichsverhalten der Sensoren Bei der Feuchte- und Temperaturmessung sind für das Angleichverhalten (Zeit, bis der tatsächliche Messwert angezeigt wird) mehrere Parameter verantwortlich. Der Para- meter, der den größten Messfehler verursachen kann, ist der Temperaturunterschied zwischen den Sensoren bzw. dem ganzen Messgerät und dem zu messenden Material bzw. -
Seite 19: Speicherfunktion
Speicherfunktion Hold Funktion - Messwertanzeige einfrieren Das Gerät kann so konfiguriert werden, dass auf Tastendruck das Display bis zum nächsten Tastendruck eingefroren wird. Die Funktion kann genutzt werden, wenn z.B. Messungen an uneinsehbaren Stellen (z.B. über Kopf) vorgenommen werden müssen. 6.1.1 Hold Funktion in den Optionen aktivieren Voraussetzung:... -
Seite 20: Manuelle Speicherfunktion
Bedienungsanleitung humimeter RH5 & RH5.1 Manuelle Speicherfunktion Es ist möglich, Messwerte am Gerät zu speichern, zu editieren und zu betrachten. Die Abbildung zeigt die Übersicht einer gespeicherten Messreihe. Bezeichnung Name der Messreihe (editierbar) Temperatur (Mittelwert) Beginn der Messreihe Ende der Messreihe... - Seite 21 » Die Einstellung wurde gespeichert. Drücken Sie , um die Optionen zu verlassen. Drücken Sie , um das Hauptmenü zu verlassen. Manuelles Speichern nutzen Voraussetzung: Das Gerät befindet sich in der Speicher- ebene (siehe "Speicherebene" Seite Drücken Sie » Im Display erscheint Bild 17. Vor dem Messwert steht nun die Zahl eins.
-
Seite 22: Mehrere Messwerte (Messreihe) Speichern
Bedienungsanleitung humimeter RH5 & RH5.1 6.2.2 Mehrere Messwerte (Messreihe) speichern Voraussetzung: Das Gerät befindet sich in der Speicher- ebene (siehe "Speicherebene" Seite Führen Sie mehrere Messungen durch (siehe "5. Messvorgang"). Drücken Sie bei jeder Messung , um einen Messwert zu speichern. -
Seite 23: Auto Log Funktion (Werte Speichern Mit Zeitautomatik)
Auto Log Funktion (Werte speichern mit Zeitautomatik) Das Gerät kann so konfiguriert werden, dass es in einem ausgewählten Zeitabstand automatisch einen Messwert (Log) speichert. 6.3.1 Auto Log Funktion in den Optionen aktivieren Voraussetzung: Das Gerät ist eingeschaltet und befindet sich in der Produktwahlebene. Drücken Sie zweimal oder halten Sie für 2 Sekunden. -
Seite 24: Einzelnen Messwert Ansehen
Bedienungsanleitung humimeter RH5 & RH5.1 Buchstaben hinzufügen: Halten Sie gedrückt, um schnell zum gewünschten Buchstaben zu navigieren und bleiben Sie auf dem gewünschten Buchstaben 3 Sekunden oder drücken Sie , um den Buchstaben zu übernehmen. Zahlen hinzufügen: Halten Sie gedrückt, um schnell zur gewünschten Zahl zu navigieren und bleiben Sie auf der gewünschten Zahl 3 Sekunden oder drücken Sie... -
Seite 25: Einzelne Messwerte Einer Messreihe Ansehen
Einzelne Messwerte einer Messreihe ansehen Voraussetzung: Eine Messreihe (z.B. 2 Logs) wurde ge- speichert. Im Display erscheint Drücken Sie Navigieren Sie zur gewünschten Messreihe. Drü- cken Sie dafür oder » Im Display erscheint Bild 31. Drücken Sie , um in eine weitere Eingabe-Ebene zu wechseln. -
Seite 26: Einzelnen Messreihe Löschen
Bedienungsanleitung humimeter RH5 & RH5.1 Drücken Sie , um den Datenspeicher zu verlassen. Drücken Sie , um das Hauptmenü zu verlassen. Einzelnen Messreihe löschen Voraussetzung: Ein Messwert (1 Log) bzw. eine Messreihe (z.B. 3 Logs) wurde gespeichert. Im Display erscheint Drücken Sie... -
Seite 27: Einzelnen Wert Aus Einer Messreihe Löschen
Einzelnen Wert aus einer Messreihe löschen Voraussetzung: Eine Messreihe mit mindestens 2 Logs wurde gespeichert. Im Display erscheint Drücken Sie Navigieren Sie zur gewünschten Messung. Drücken Sie dafür oder » Im Display erscheint Bild Drücken Sie , um in eine weitere Eingabe-Ebene zu wechseln. -
Seite 28: Kennlinien
Bedienungsanleitung humimeter RH5 & RH5.1 Kennlinien Kennlinie Einheit Messbereich Relative Luftfeuchte % RH 0 bis 100 % °C -55 bis +60 °C Taupunkt °F -67 bis 140 °F Definition relative Luftfeuchte und Taupunkt Relative Luftfeuchte Gibt das Verhältnis zwischen dem momentanen Wasserdampfdruck und dem maximal möglichen, dem sogenannten Sättigungsdampfdruck;... -
Seite 29: Logmemorizer Software Bedienen (Rh5)
Das LogMemorizer Programm wird in einer separaten Bedienungsanleitung beschrie- ben. Messwerte zum PC senden Voraussetzung: Sie haben die LogMemorizer Software installiert. Eine bzw. mehrere Messungen wurden durchgeführt und gespeichert. Option: Die Übertragung der Messwerte kann vom humimeter RH5 oder vom PC aus gestartet werden. Seite 29... - Seite 30 Alle gespeicherten Messwerte am humimeter RH5 werden zum PC gesendet. Übertragung der Messwerte am PC starten Verbinden Sie das humimeter RH5 und den PC mithilfe des mitgelieferten USB-Kabels: Stecken Sie den USB Mini B Stecker am humimeter RH5 an (Bild 52).
- Seite 31 Letzten Auto Log holen (die zuletzt automatisch gespeicherte Messreihe wird übertragen). Bezeichnung Alle Auto Logs holen Letzte Auto Log Reihe holen Alle manuellen Log holen Letzten manuellen Log holen » Die gespeicherten Messwerte am humimeter RH5 werden zum PC gesendet. Seite 31...
-
Seite 32: Geräte-Status Abfragen
Bedienungsanleitung humimeter RH5 & RH5.1 Geräte-Status abfragen Drücken Sie zweimal oder halten Sie für 2 Sekunden. Navigieren Sie zu Status. Drücken Sie dafür oder und bestätigen Sie mit » Im Display erscheint die Status Anzeige humimeter. » Das Display zeigt folgende Informationen (Bild 55):... -
Seite 33: Sprache Einstellen
Navigieren Sie zu Datum/Uhrzeit. Drücken Sie dafür oder und bestätigen Sie mit » Im Display erscheint Bild 56. » Das Format des Datums ist TT-MM-JJ (Tag-Monat- Jahr). » Das Format der Uhrzeit ist SS:MM:ss (Stunden:Mi- nuten:Sekunden). Zahlen hinzufügen: Halten Sie gedrückt, um schnell zur ge- wünschten Zahl zu navigieren und bleiben Sie auf der gewünschten Zahl 3 Sekunden oder drücken... -
Seite 34: Optionen Entsperren
Bedienungsanleitung humimeter RH5 & RH5.1 » Die Einstellung wurde gespeichert. Drücken Sie , um die Optionen zu verlassen. Drücken Sie , um das Hauptmenü zu verlassen. 10.4 Optionen entsperren Voraussetzung: Bestimmte Optionen sind deaktiviert. Drücken Sie zweimal oder halten Sie für 2 Sekunden. -
Seite 35: Optionen Sperren
10.5 Optionen sperren Nach dem Aus- und Einschalten des Gerätes sind die Optionen °C/°F, Leuchtdauer, Aus- schaltzeit, Kalibrieren, Sortenkalib., Online Senden, Passwort, Rücksetzen wieder deakti- viert. 10.6 °C/°F einstellen Voraussetzung: Alle Optionen sind aktiviert (siehe "10.4 Optionen entsperren"). Drücken Sie zweimal oder halten Sie für 2 Sekunden. -
Seite 36: Automatisches Ausschalten Des Gerätes Einstellen
Bedienungsanleitung humimeter RH5 & RH5.1 » Die Einstellung wurde gespeichert. Drücken Sie , um die Optionen zu verlassen. Drücken Sie , um das Hauptmenü zu verlassen. 10.7.2 Automatisches Ausschalten des Gerätes einstellen Voraussetzung: Alle Optionen sind aktiviert (siehe "10.4 Optionen entsperren"). -
Seite 37: Gerät Auf Werkseinstellungen Zurücksetzen
Navigieren Sie zu Passwort. Drücken Sie dafür oder und bestätigen Sie mit » Im Display erscheint das aktuelle Passwort. 10. Überschreiben Sie das aktuelle Passwort. Halten Sie dafür gedrückt, um schnell zur gewünschten Zahl zu navigieren und bleiben Sie auf der gewünschten Zahl 3 Sekunden oder drücken Sie , um die Zahl zu übernehmen. -
Seite 38: Pflege Und Wartung
Bedienungsanleitung humimeter RH5 & RH5.1 11. Pflege und Wartung Durch regelmäßige Reinigung und Wartung stellen Sie sicher, dass Ihr Gerät möglichst lange in unversehrtem Zustand erhalten bleibt. 11.1 Batterien wechseln Das Gerät überwacht ständig den Ladezustand der Batte- rien. Am Statusbildschirm wird der aktuelle Batterielade- zustand angezeigt. -
Seite 39: Störungen
12. Störungen Wenn die unten genannten Maßnahmen die Störungen nicht beheben oder andere, hier nicht aufgeführte Störungen auftreten, wenden Sie sich bitte an Schaller Messtech- nik GmbH. Störung Ursache Maßnahme Fehlmessung Temperatur des Messguts Messgut mit einer Tempera- außerhalb des Anwendungs- tur über -10 °C bzw. -
Seite 40: Lagerung Und Entsorgung
Bedienungsanleitung humimeter RH5 & RH5.1 Störung Ursache Maßnahme Datenübertragung Schnittstelle nicht konfiguriert Für die einmalig vorzuneh- zu LogMemorizer mende Konfiguration der Software schlägt fehl Schnittstelle drücken Sie die F1 Taste Ihres PC und lesen die Hilfe-Datei der LogMe- morizer Software. -
Seite 41: Angaben Zum Gerät
14.1 CE Konformitätserklärung Konformitätserklärung________________ im Sinne der EMV - Richtlinie 2014/30/EU, RoHS - Richtlinie 2011/65/EG, Die Firma Schaller GmbH Max-Schaller-Straße 99 A – 8181 St. Ruprecht erklärt, dass nachfolgend angeführte Produkte den grundlegenden Anforderungen der oben angeführ- ten Richtlinien entsprechen: humimeter Gerätebezeichnung:... -
Seite 42: Technische Daten
Bedienungsanleitung humimeter RH5 & RH5.1 14.2 Technische Daten Auflösung der Anzeige 0,1 % rel. Luftfeuchte, 0,1 °C/ 0,3 °F Taupunkt, 0,1 °C/ 0,3 °F Temperatur Messbereich rel. Luftfeuchte 0 % bis 100 % Kalibrierung rel. Luftfeuchte 10 % bis 90 % Messbereich Taupunkt -55 °C bis +60 °C... -
Seite 43: Notizen
15. Notizen Seite 43... - Seite 44 Papier / Karton Schaller Messtechnik entwickelt, produziert und vertreibt professionelle Feuchtemessgeräte und Gesamtlösungen. Schaller Messtechnik GmbH Max-Schaller-Straße 99, A - 8181 St. Ruprecht an der Raab Tel +43 (0)3178 - 28899 , Fax +43 (0)3178 - 28899 - 901 info@humimeter.com, www.humimeter.com...
