Schaller LM6 Bedienungsanleitung
Lederfeuchte-messgerät
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Schaller LM6
Inhaltszusammenfassung für Schaller LM6
- Seite 1 Bedienungsanleitung Lederfeuchte-Messgerät Version 2.2_de © Schaller GmbH 2012...
-
Seite 2: Bedienung / Handhabung
5 Sekunden drücken; Gerät schaltet nach dem Loslassen der Taste aus. Nach ca. vier Minuten schaltet sich das Gerät automatisch aus. Erklärung des Messvorganges LM6 durch 3 Sekunden langen Druck auf die Taste einschalten. Mit den Pfeiltasten die passende Kennlinie auswählen. -
Seite 3: Ermittlung Des Referenz-Wassergehaltes
Leder ist dann mit der am besten passenden Kennlinie zu messen. Ermittlung des Referenz-Wassergehaltes Das Messgerät „humimeter LM6“ zeigt den Wassergehalt an, das bedeutet, die Feuchte wird auf die Gesamtmasse bezogen berechnet (laut DIN53304): Masse der Probe vor dem Trocknen −... -
Seite 4: Ansicht Messgerät

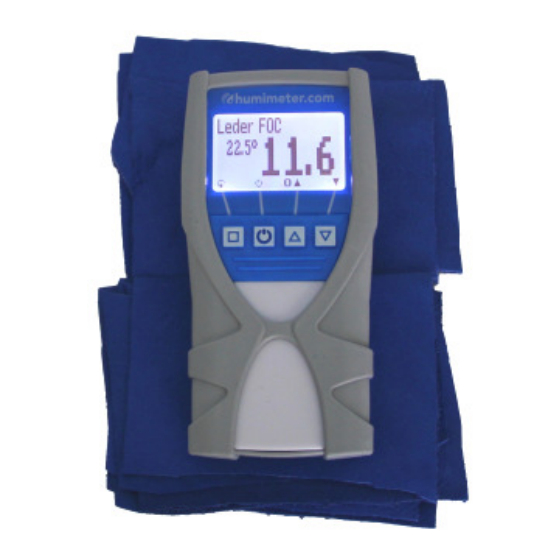

Ansicht Messgerät Kennlinienname Temperatur Messwert Wassergehalt Messwert Rolling Menu bzw. HOLD-Taste EIN-AUS Taste Kennlinien Wahltasten Gummischutz Batteriefach (Rückseite) Seite 4 Version 2.2_de... -
Seite 5: Tastenbelegung Im Menü
Menüaufbau Es gibt prinzipiell 3 Menüebenen. Hauptmenü Die Symbole zeigen die Belegung der Datenspeicher Tasten im jeweiligen Menü. Manuelle Logs 1. Sortenwahlebene : Logs löschen 2. Speicherebene : Logs Drucken 3. Menüebene Letzte Reihe Rolling Menu: Mit dieser Taste kommen Sie in die einzelnen Menüebenen, bzw. -
Seite 6: Häufige Ursachen Für Fehlmessungen
Plausibilitätsprüfung der Messwerte durchzuführen. In jedem Gerät befinden sich eine Seriennummer und ein Garantiesiegel. Wird dieses gebrochen, können keine Garantieansprüche geltend gemacht werden. Im Falle eines Defektes nehmen Sie bitte mit Schaller GmbH oder einem Händler Kontakt auf. Seite 6 Version 2.2_de... -
Seite 7: Überprüfung Der Kalibrierung
Überprüfung der Kalibrierung Die Kalibrierung des LM6 soll alle vier Wochen mit der mitgelieferten Prüfplatte überprüft werden. Für diesen Vorgang muss das Messgerät eine Temperatur zwischen 18,0 und 24,0° C anzeigen. Dazu müssen Sie das Messgerät einschalten und die Kennlinie „Referenz“ mit den Pfeiltasten anwählen. Nun ist das humimeter LM6 in eine Hand zu nehmen und mit einer Kraft von 4,0kg auf die graue Prüfplatte zu drücken. -
Seite 8: Technische Daten
147 mm x 75 mm x 30 mm Gewicht 265g (inkl. Batterien) Schutzart IP 40 Lieferumfang LM6, 4 x 1,5Volt AA Alkaline Batterien, Holzkassette, Prüfplatte, Gummischutz, Bedienungsanleitung Optionen Datenschnittstelle inkl. Software & Kabel, Mobiler Drucker (nur mit Option 1) Seite 8...
