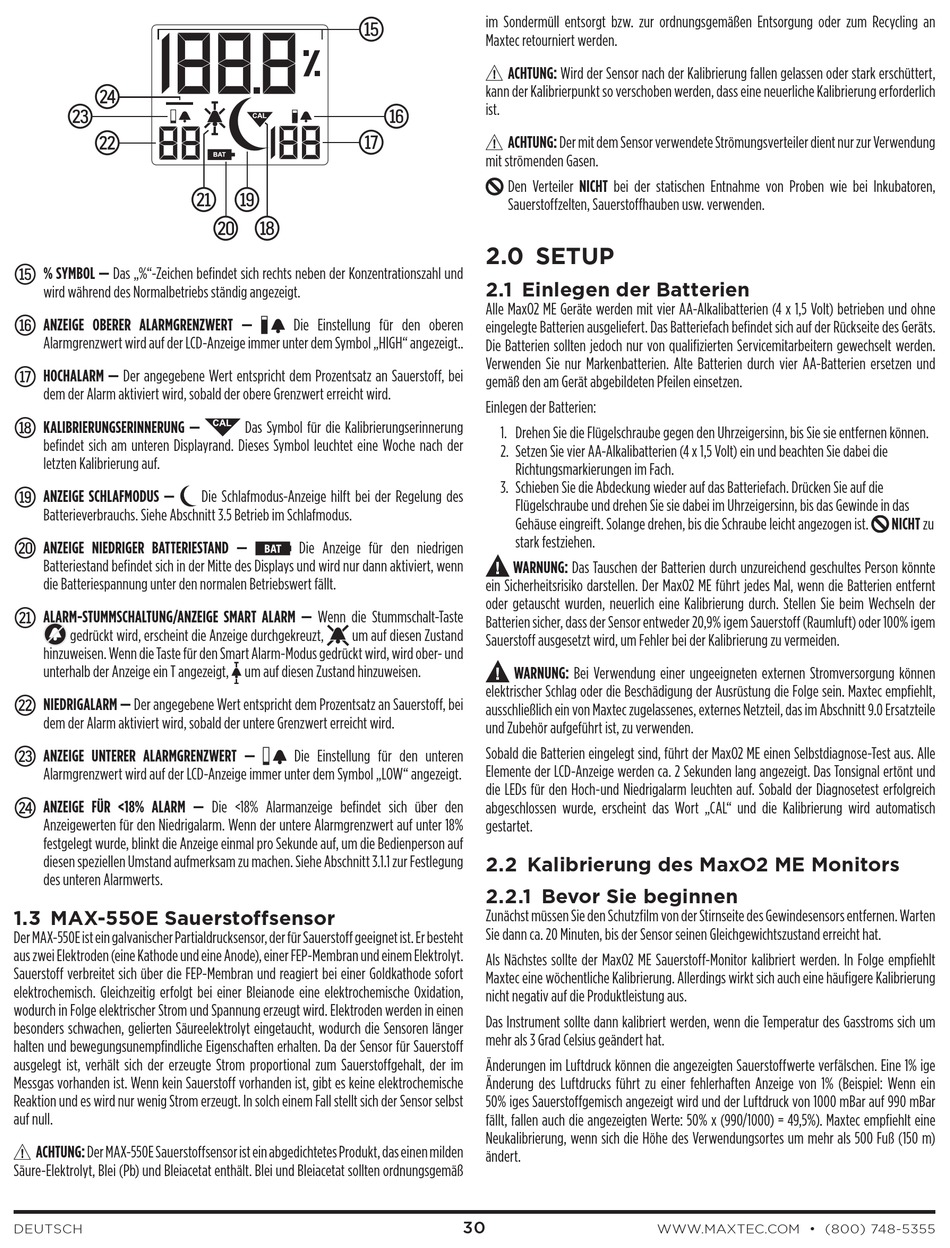

g
f
d
s p
y
% SYMBOL — Das „%"-Zeichen befindet sich rechts neben der Konzentrationszahl und
wird während des Normalbetriebs ständig angezeigt.
u
ANZEIGE OBERER ALARMGRENZWERT —
Alarmgrenzwert wird auf der LCD-Anzeige immer unter dem Symbol „HIGH" angezeigt..
i
HOCHALARM — Der angegebene Wert entspricht dem Prozentsatz an Sauerstoff, bei
dem der Alarm aktiviert wird, sobald der obere Grenzwert erreicht wird.
o
KALIBRIERUNGSERINNERUNG —
befindet sich am unteren Displayrand. Dieses Symbol leuchtet eine Woche nach der
letzten Kalibrierung auf.
p
ANZEIGE SCHLAFMODUS —
Batterieverbrauchs. Siehe Abschnitt 3.5 Betrieb im Schlafmodus.
a
ANZEIGE NIEDRIGER BATTERIESTAND —
Batteriestand befindet sich in der Mitte des Displays und wird nur dann aktiviert, wenn
die Batteriespannung unter den normalen Betriebswert fällt.
s
ALARM-STUMMSCHALTUNG/ANZEIGE SMART ALARM — Wenn die Stummschalt-Taste
gedrückt wird, erscheint die Anzeige durchgekreuzt,
hinzuweisen. Wenn die Taste für den Smart Alarm-Modus gedrückt wird, wird ober- und
unterhalb der Anzeige ein T angezeigt, um auf diesen Zustand hinzuweisen.
d
NIEDRIGALARM — Der angegebene Wert entspricht dem Prozentsatz an Sauerstoff, bei
dem der Alarm aktiviert wird, sobald der untere Grenzwert erreicht wird.
f
ANZEIGE UNTERER ALARMGRENZWERT —
Alarmgrenzwert wird auf der LCD-Anzeige immer unter dem Symbol „LOW" angezeigt.
g
ANZEIGE FÜR <18% ALARM — Die <18% Alarmanzeige befindet sich über den
Anzeigewerten für den Niedrigalarm. Wenn der untere Alarmgrenzwert auf unter 18%
festgelegt wurde, blinkt die Anzeige einmal pro Sekunde auf, um die Bedienperson auf
diesen speziellen Umstand aufmerksam zu machen. Siehe Abschnitt 3.1.1 zur Festlegung
des unteren Alarmwerts.
1.3 MAX-550E Sauerstoffsensor
Der MAX-550E ist ein galvanischer Partialdrucksensor, der für Sauerstoff geeignet ist. Er besteht
aus zwei Elektroden (eine Kathode und eine Anode), einer FEP-Membran und einem Elektrolyt.
Sauerstoff verbreitet sich über die FEP-Membran und reagiert bei einer Goldkathode sofort
elektrochemisch. Gleichzeitig erfolgt bei einer Bleianode eine elektrochemische Oxidation,
wodurch in Folge elektrischer Strom und Spannung erzeugt wird. Elektroden werden in einen
besonders schwachen, gelierten Säureelektrolyt eingetaucht, wodurch die Sensoren länger
halten und bewegungsunempfindliche Eigenschaften erhalten. Da der Sensor für Sauerstoff
ausgelegt ist, verhält sich der erzeugte Strom proportional zum Sauerstoffgehalt, der im
Messgas vorhanden ist. Wenn kein Sauerstoff vorhanden ist, gibt es keine elektrochemische
Reaktion und es wird nur wenig Strom erzeugt. In solch einem Fall stellt sich der Sensor selbst
auf null.
ACHTUNG: Der MAX-550E Sauerstoffsensor ist ein abgedichtetes Produkt, das einen milden
Säure-Elektrolyt, Blei (Pb) und Bleiacetat enthält. Blei und Bleiacetat sollten ordnungsgemäß
DEUTSCH
y
i
a o
Die Einstellung für den oberen
Das Symbol für die Kalibrierungserinnerung
Die Schlafmodus-Anzeige hilft bei der Regelung des
Die Anzeige für den niedrigen
um auf diesen Zustand
Die Einstellung für den unteren
im Sondermüll entsorgt bzw. zur ordnungsgemäßen Entsorgung oder zum Recycling an
Maxtec retourniert werden.
ACHTUNG: Wird der Sensor nach der Kalibrierung fallen gelassen oder stark erschüttert,
kann der Kalibrierpunkt so verschoben werden, dass eine neuerliche Kalibrierung erforderlich
ist.
u
ACHTUNG: Der mit dem Sensor verwendete Strömungsverteiler dient nur zur Verwendung
mit strömenden Gasen.
Den Verteiler NICHT bei der statischen Entnahme von Proben wie bei Inkubatoren,
Sauerstoffzelten, Sauerstoffhauben usw. verwenden.
2.0 SETUP
2.1 Einlegen der Batterien
Alle MaxO2 ME Geräte werden mit vier AA-Alkalibatterien (4 x 1,5 Volt) betrieben und ohne
eingelegte Batterien ausgeliefert. Das Batteriefach befindet sich auf der Rückseite des Geräts.
Die Batterien sollten jedoch nur von qualifizierten Servicemitarbeitern gewechselt werden.
Verwenden Sie nur Markenbatterien. Alte Batterien durch vier AA-Batterien ersetzen und
gemäß den am Gerät abgebildeten Pfeilen einsetzen.
Einlegen der Batterien:
1. Drehen Sie die Flügelschraube gegen den Uhrzeigersinn, bis Sie sie entfernen können.
2. Setzen Sie vier AA-Alkalibatterien (4 x 1,5 Volt) ein und beachten Sie dabei die
Richtungsmarkierungen im Fach.
3. Schieben Sie die Abdeckung wieder auf das Batteriefach. Drücken Sie auf die
Flügelschraube und drehen Sie sie dabei im Uhrzeigersinn, bis das Gewinde in das
Gehäuse eingreift. Solange drehen, bis die Schraube leicht angezogen ist.
stark festziehen.
WARNUNG: Das Tauschen der Batterien durch unzureichend geschultes Person könnte
ein Sicherheitsrisiko darstellen. Der MaxO2 ME führt jedes Mal, wenn die Batterien entfernt
oder getauscht wurden, neuerlich eine Kalibrierung durch. Stellen Sie beim Wechseln der
Batterien sicher, dass der Sensor entweder 20,9% igem Sauerstoff (Raumluft) oder 100% igem
Sauerstoff ausgesetzt wird, um Fehler bei der Kalibrierung zu vermeiden.
WARNUNG: Bei Verwendung einer ungeeigneten externen Stromversorgung können
elektrischer Schlag oder die Beschädigung der Ausrüstung die Folge sein. Maxtec empfiehlt,
ausschließlich ein von Maxtec zugelassenes, externes Netzteil, das im Abschnitt 9.0 Ersatzteile
und Zubehör aufgeführt ist, zu verwenden.
Sobald die Batterien eingelegt sind, führt der MaxO2 ME einen Selbstdiagnose-Test aus. Alle
Elemente der LCD-Anzeige werden ca. 2 Sekunden lang angezeigt. Das Tonsignal ertönt und
die LEDs für den Hoch-und Niedrigalarm leuchten auf. Sobald der Diagnosetest erfolgreich
abgeschlossen wurde, erscheint das Wort „CAL" und die Kalibrierung wird automatisch
gestartet.
2.2 Kalibrierung des MaxO2 ME Monitors
2.2.1 Bevor Sie beginnen
Zunächst müssen Sie den Schutzfilm von der Stirnseite des Gewindesensors entfernen. Warten
Sie dann ca. 20 Minuten, bis der Sensor seinen Gleichgewichtszustand erreicht hat.
Als Nächstes sollte der MaxO2 ME Sauerstoff-Monitor kalibriert werden. In Folge empfiehlt
Maxtec eine wöchentliche Kalibrierung. Allerdings wirkt sich auch eine häufigere Kalibrierung
nicht negativ auf die Produktleistung aus.
Das Instrument sollte dann kalibriert werden, wenn die Temperatur des Gasstroms sich um
mehr als 3 Grad Celsius geändert hat.
Änderungen im Luftdruck können die angezeigten Sauerstoffwerte verfälschen. Eine 1% ige
Änderung des Luftdrucks führt zu einer fehlerhaften Anzeige von 1% (Beispiel: Wenn ein
50% iges Sauerstoffgemisch angezeigt wird und der Luftdruck von 1000 mBar auf 990 mBar
fällt, fallen auch die angezeigten Werte: 50% x (990/1000) = 49,5%). Maxtec empfiehlt eine
Neukalibrierung, wenn sich die Höhe des Verwendungsortes um mehr als 500 Fuß (150 m)
ändert.
30
WWW.MAXTEC.COM • (800) 748-5355
NICHT zu
