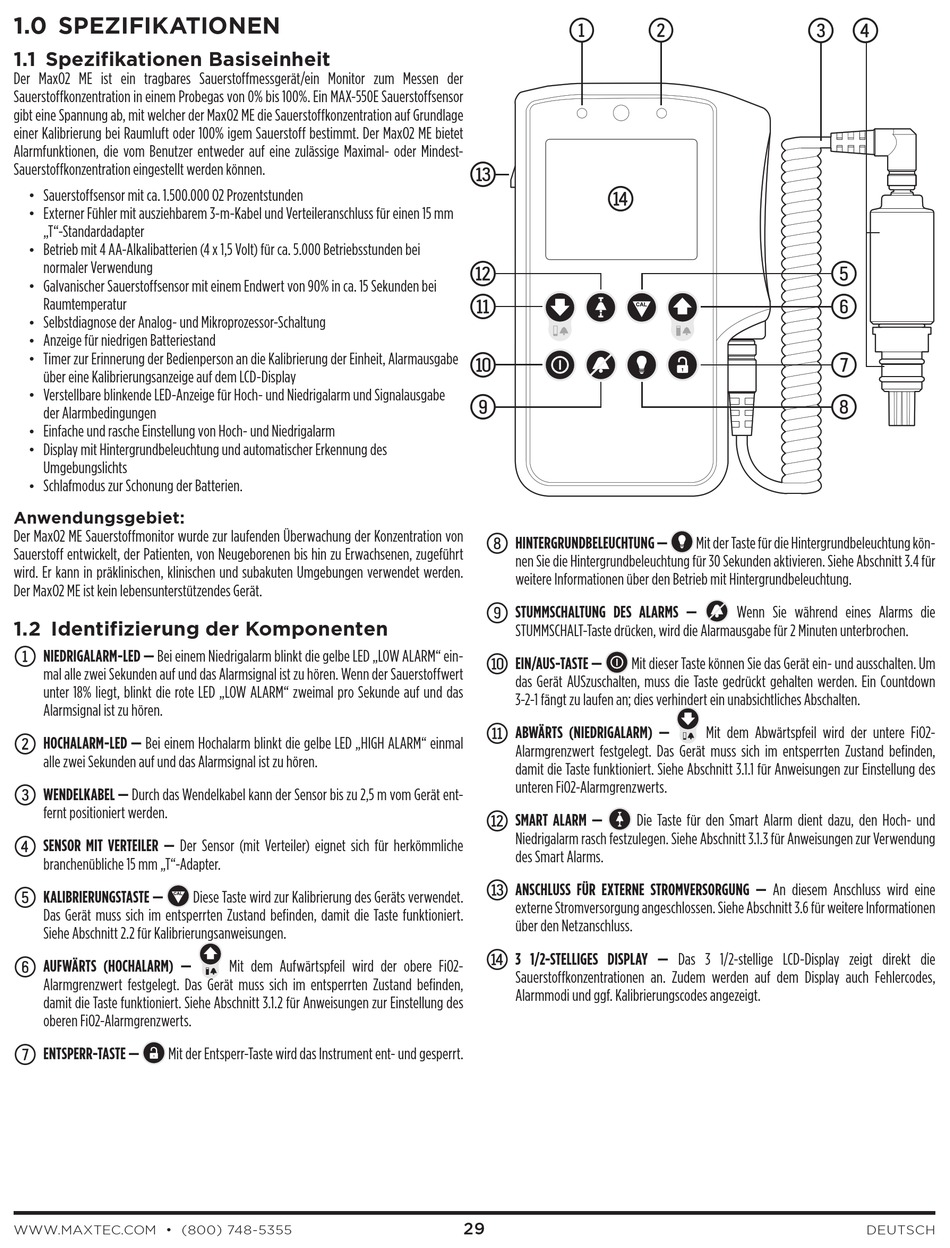

1.0 SPEZIFIKATIONEN
1.1 Spezifikationen Basiseinheit
Der MaxO2 ME ist ein tragbares Sauerstoffmessgerät/ein Monitor zum Messen der
Sauerstoffkonzentration in einem Probegas von 0% bis 100%. Ein MAX-550E Sauerstoffsensor
gibt eine Spannung ab, mit welcher der MaxO2 ME die Sauerstoffkonzentration auf Grundlage
einer Kalibrierung bei Raumluft oder 100% igem Sauerstoff bestimmt. Der MaxO2 ME bietet
Alarmfunktionen, die vom Benutzer entweder auf eine zulässige Maximal- oder Mindest-
Sauerstoffkonzentration eingestellt werden können.
Sauerstoffsensor mit ca. 1.500.000 O2 Prozentstunden
•
Externer Fühler mit ausziehbarem 3-m-Kabel und Verteileranschluss für einen 15 mm
•
„T"-Standardadapter
Betrieb mit 4 AA-Alkalibatterien (4 x 1,5 Volt) für ca. 5.000 Betriebsstunden bei
•
normaler Verwendung
Galvanischer Sauerstoffsensor mit einem Endwert von 90% in ca. 15 Sekunden bei
•
Raumtemperatur
Selbstdiagnose der Analog- und Mikroprozessor-Schaltung
•
Anzeige für niedrigen Batteriestand
•
Timer zur Erinnerung der Bedienperson an die Kalibrierung der Einheit, Alarmausgabe
•
über eine Kalibrierungsanzeige auf dem LCD-Display
Verstellbare blinkende LED-Anzeige für Hoch- und Niedrigalarm und Signalausgabe
•
der Alarmbedingungen
Einfache und rasche Einstellung von Hoch- und Niedrigalarm
•
Display mit Hintergrundbeleuchtung und automatischer Erkennung des
•
Umgebungslichts
Schlafmodus zur Schonung der Batterien.
•
Anwendungsgebiet:
Der MaxO2 ME Sauerstoffmonitor wurde zur laufenden Überwachung der Konzentration von
Sauerstoff entwickelt, der Patienten, von Neugeborenen bis hin zu Erwachsenen, zugeführt
wird. Er kann in präklinischen, klinischen und subakuten Umgebungen verwendet werden.
Der MaxO2 ME ist kein lebensunterstützendes Gerät.
1.2 Identifizierung der Komponenten
1
NIEDRIGALARM-LED — Bei einem Niedrigalarm blinkt die gelbe LED „LOW ALARM" ein-
mal alle zwei Sekunden auf und das Alarmsignal ist zu hören. Wenn der Sauerstoffwert
unter 18% liegt, blinkt die rote LED „LOW ALARM" zweimal pro Sekunde auf und das
Alarmsignal ist zu hören.
2
HOCHALARM-LED — Bei einem Hochalarm blinkt die gelbe LED „HIGH ALARM" einmal
alle zwei Sekunden auf und das Alarmsignal ist zu hören.
3
WENDELKABEL — Durch das Wendelkabel kann der Sensor bis zu 2,5 m vom Gerät ent-
fernt positioniert werden.
4
SENSOR MIT VERTEILER — Der Sensor (mit Verteiler) eignet sich für herkömmliche
branchenübliche 15 mm „T"-Adapter.
5
KALIBRIERUNGSTASTE —
Das Gerät muss sich im entsperrten Zustand befinden, damit die Taste funktioniert.
Siehe Abschnitt 2.2 für Kalibrierungsanweisungen.
6
AUFWÄRTS (HOCHALARM) —
Alarmgrenzwert festgelegt. Das Gerät muss sich im entsperrten Zustand befinden,
damit die Taste funktioniert. Siehe Abschnitt 3.1.2 für Anweisungen zur Einstellung des
oberen FiO2-Alarmgrenzwerts.
7
ENTSPERR-TASTE —
Mit der Entsperr-Taste wird das Instrument ent- und gesperrt.
WWW.MAXTEC.COM • (800) 748-5355
Diese Taste wird zur Kalibrierung des Geräts verwendet.
Mit dem Aufwärtspfeil wird der obere FiO2-
1
r
t
e
w
q
9
8
HINTERGRUNDBELEUCHTUNG —
nen Sie die Hintergrundbeleuchtung für 30 Sekunden aktivieren. Siehe Abschnitt 3.4 für
weitere Informationen über den Betrieb mit Hintergrundbeleuchtung.
9
STUMMSCHALTUNG DES ALARMS —
STUMMSCHALT-Taste drücken, wird die Alarmausgabe für 2 Minuten unterbrochen.
q
EIN/AUS-TASTE —
Mit dieser Taste können Sie das Gerät ein- und ausschalten. Um
das Gerät AUSzuschalten, muss die Taste gedrückt gehalten werden. Ein Countdown
3-2-1 fängt zu laufen an; dies verhindert ein unabsichtliches Abschalten.
w
ABWÄRTS (NIEDRIGALARM) —
Alarmgrenzwert festgelegt. Das Gerät muss sich im entsperrten Zustand befinden,
damit die Taste funktioniert. Siehe Abschnitt 3.1.1 für Anweisungen zur Einstellung des
unteren FiO2-Alarmgrenzwerts.
e
SMART ALARM —
Die Taste für den Smart Alarm dient dazu, den Hoch- und
Niedrigalarm rasch festzulegen. Siehe Abschnitt 3.1.3 für Anweisungen zur Verwendung
des Smart Alarms.
r
ANSCHLUSS FÜR EXTERNE STROMVERSORGUNG — An diesem Anschluss wird eine
externe Stromversorgung angeschlossen. Siehe Abschnitt 3.6 für weitere Informationen
über den Netzanschluss.
t
3 1/2-STELLIGES DISPLAY — Das 3 1/2-stellige LCD-Display zeigt direkt die
Sauerstoffkonzentrationen an. Zudem werden auf dem Display auch Fehlercodes,
Alarmmodi und ggf. Kalibrierungscodes angezeigt.
29
3
2
Mit der Taste für die Hintergrundbeleuchtung kön-
Wenn Sie während eines Alarms die
Mit dem Abwärtspfeil wird der untere FiO2-
4
5
6
7
8
DEUTSCH
