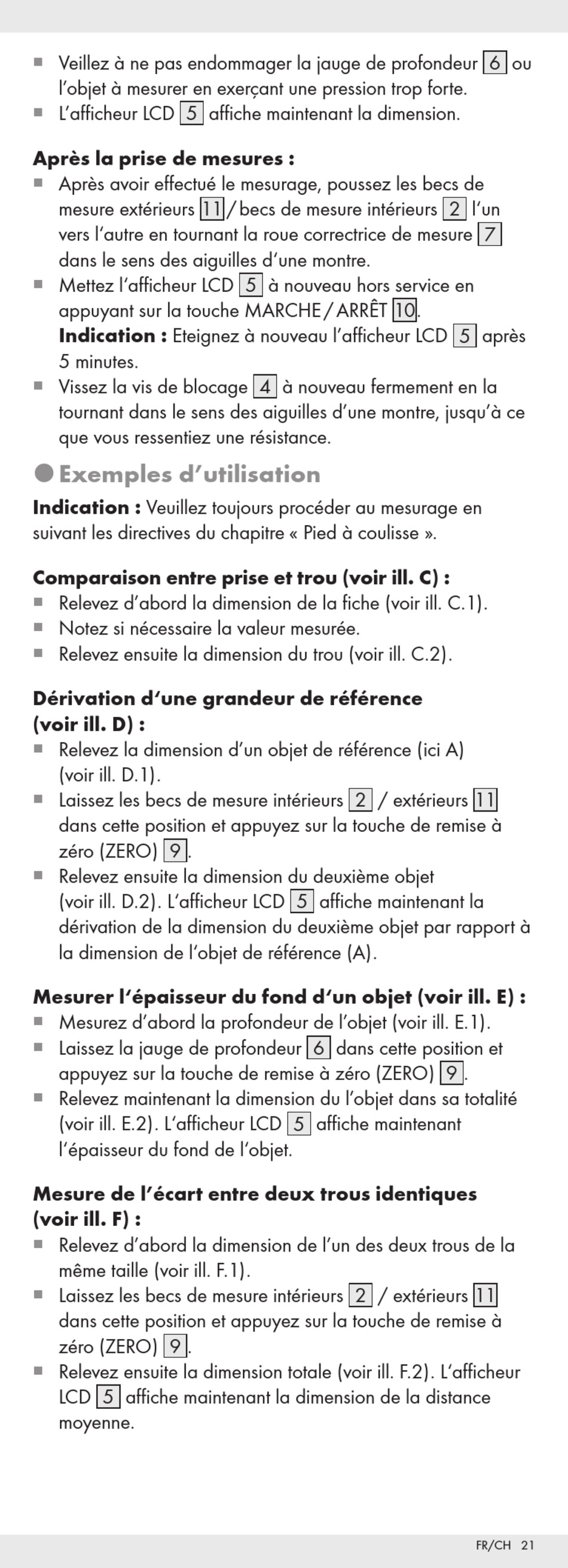

Veillez à ne pas endommager la jauge de profondeur 6 ou
¡ ¡
l'objet à mesurer en exerçant une pression trop forte.
L'afficheur LCD 5 affiche maintenant la dimension.
¡ ¡
Après la prise de mesures :
Après avoir effectué le mesurage, poussez les becs de
¡ ¡
mesure extérieurs 11 / becs de mesure intérieurs 2 l'un
vers l'autre en tournant la roue correctrice de mesure 7
dans le sens des aiguilles d'une montre.
Mettez l'afficheur LCD 5 à nouveau hors service en
¡ ¡
appuyant sur la touche MARCHE / ARRÊT 10.
Indication : Eteignez à nouveau l'afficheur LCD 5 après
5 minutes.
Vissez la vis de blocage 4 à nouveau fermement en la
¡ ¡
tournant dans le sens des aiguilles d'une montre, jusqu'à ce
que vous ressentiez une résistance.
˜ Exemples d'utilisation
Indication : Veuillez toujours procéder au mesurage en
suivant les directives du chapitre « Pied à coulisse ».
Comparaison entre prise et trou (voir ill. C) :
Relevez d'abord la dimension de la fiche (voir ill. C.1).
¡ ¡
Notez si nécessaire la valeur mesurée.
¡ ¡
Relevez ensuite la dimension du trou (voir ill. C.2).
¡ ¡
Dérivation d'une grandeur de référence
(voir ill. D) :
Relevez la dimension d'un objet de référence (ici A)
¡ ¡
(voir ill. D.1).
Laissez les becs de mesure intérieurs 2 / extérieurs 11
¡ ¡
dans cette position et appuyez sur la touche de remise à
zéro (ZERO) 9 .
Relevez ensuite la dimension du deuxième objet
¡ ¡
(voir ill. D.2). L'afficheur LCD 5 affiche maintenant la
dérivation de la dimension du deuxième objet par rapport à
la dimension de l'objet de référence (A).
Mesurer l'épaisseur du fond d'un objet (voir ill. E) :
Mesurez d'abord la profondeur de l'objet (voir ill. E.1).
¡ ¡
Laissez la jauge de profondeur 6 dans cette position et
¡ ¡
appuyez sur la touche de remise à zéro (ZERO) 9 .
Relevez maintenant la dimension du l'objet dans sa totalité
¡ ¡
(voir ill. E.2). L'afficheur LCD 5 affiche maintenant
l'épaisseur du fond de l'objet.
Mesure de l'écart entre deux trous identiques
(voir ill. F) :
Relevez d'abord la dimension de l'un des deux trous de la
¡ ¡
même taille (voir ill. F.1).
Laissez les becs de mesure intérieurs 2 / extérieurs 11
¡ ¡
dans cette position et appuyez sur la touche de remise à
zéro (ZERO) 9 .
Relevez ensuite la dimension totale (voir ill. F.2). L'afficheur
¡ ¡
LCD 5 affiche maintenant la dimension de la distance
moyenne.
