Konig & Meyer 19610 Bedienungsanleitung

19610 Stativadapter
BESTIMMUNGSGEMÄSSER GEBRAUCH:
- Die multifunktionale Gelenkverbindung ermöglicht die Befestigung ausgewählter
- Bildschirme oder Lautsprecher auf Stativen mit ø 35 mm Auszugsrohr
MERKMALE & FÄHIGKEITEN
- max. Traglast: 25 kg (vorbehaltlich Stativeignung)
- professionelle Qualität, hervorragend verarbeitet
- Einstellmöglichkeiten: a. Ausrichtung: stufenlos drehbar um 360°
- Einstellmöglichkeiten: b. stufenlos von -30° bis +60° zur Horizontalen
- Hohe Klemmkraft durch ergonomische Klemmgriffe
- Lochbilder zur Montage der Lasten:
- 1. bei direkter Befestigung: 70 mm-M6 sowie 70 mm-M8 (3.a)
- 2. per Lautsprecher-Adapterplatten K&M-Nr. 24352 bis 24359 (3.b)
- 3. per VESA-Adapterplatten K&M-Nr. 19615, 19616, 19617 (3.b)
- Daten: Gewicht 0,9 kg, Aufstecktiefe: 75 mm für ø 35 mm
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und
beachten Sie vor Aufbau und Betrieb dieses Produkts sorgfältig diese Anleitung.
Sie informiert Sie über alle wichtigen Schritte um eine sichere Handhabung zu
gewährleisten. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
STATIVADAPTER 19610
- Max. Belastung: 25 kg, vorbehaltlich der maximalen Tragkraft des Stativs.
- Produkt einer Sichtprüfung unterziehen: beschädigte Teile dürfen nicht
- eingesetzt werden und müssen entweder ersetzt oder repariert werden.
- Nur geeignete Bildschirme oder Lautsprecher anbringen.
- Achten Sie auf: -Anschlussmaße, -Größe, -Gewicht
- Die Schraubverbindungen zwischen der Traglast, dem Stativadapter
- und etwaigen Adapterplatten müssen fest angezogen sein;
- dieser Zustand ist regelmäßig zu überprüfen.
- Die Klemmschraube zwischen Stativ und Stativadapter sowie der
- Klemmhebel zur Verstellung der Neigung müssen fest, aber nicht
- überfest angezogen werden; Handkraft genügt.
- Aufmerksame Handhabung erforderlich, da die
- Verstellmöglichkeiten Einklemmgefahren bergen
- Nur für Innenräume
- Die Sicherheitshinweise des Stativs sind zu beachten
AUFSTELLANLEITUNG

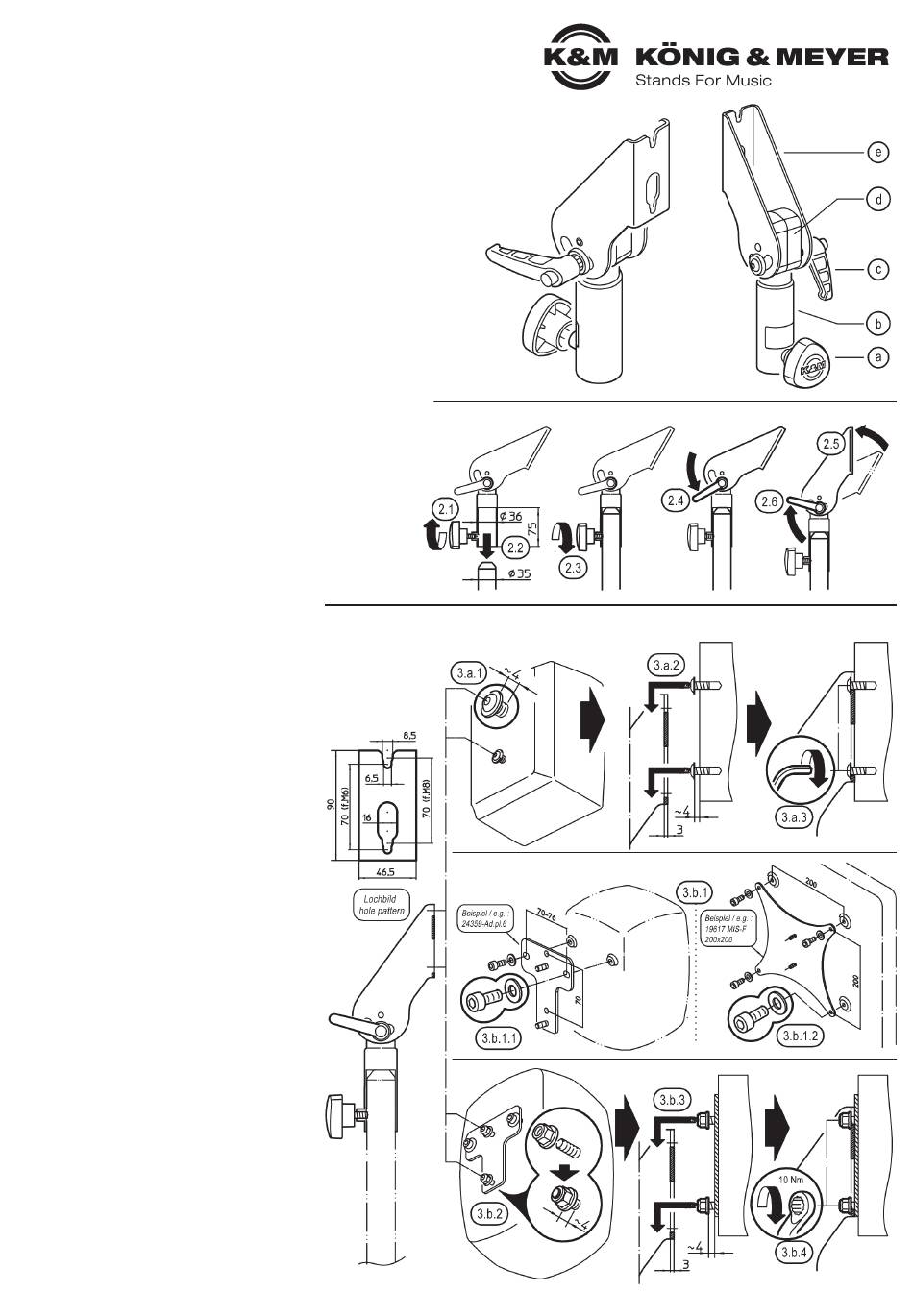

1. BESTANDTEILE
Die Halterung ist bereits komplett vormontiert.
Zunächst ist eine Sichtprüfung vorzunehmen ob, soweit
erkennbar, alle Teile vorhanden und in Ordnung sind:
a Klemmschraube M8 x 16 mm,
b Aufsteckhülse (für ø 35 mm, 75 mm tief)
c Klemmhebel mit Verschraubung
d Lagerschalen
e Schwenkhalterung mit Lochbild zur Aufnahme
e der Traglast 3.a oder einer Adapterplatte 3.b
2. MONTAGE AM STATIV
2.1 Klemmschraube a zurückdrehen bis das Gewinde
2.1 nicht mehr ins Innere der Aufsteckhülse b ragt
2.2 Aufsteckhülse bis zum Anschlag (75 mm tief) über
2.2 das Auszugrohr des Statives schieben
2.3 Stativadapter ausrichten 5 und Position durch Fest-
2.3 ziehender Klemmschraube a sichern
2.4 Klemmhebel c lösen
2.5 Schwenkhalterung e zunächst senkrecht einstellen
2.6 Diese Position durch Festziehen des Klemmhebels c
2.6 sichern. was ungewolltes Kippen der Traglast während
2.6 der Montage verhindert
3. MONTAGE DER TRAGLAST
3.a DIREKTE MONTAGE - OHNE ADAPTERPLATTE
3.a.1 Schrauben (Größe den Angaben des Lautsprecher-
3.a.1 herstellers entnehmen - nicht im Lieferumfang) bis
3.a.1 ca. 4 mm Abstand in die Gewindebuchsen an der
3.a.1 Rückwand des Lautsprechers eindrehen...
3.a.2 ...und diese dann in die Halterung e einhängen
3.a.3 Schrauben mit einem Schlüssel festziehen
3.b INDIREKTE MONTAGE - MIT ADAPTERPLATTE
3.b.1 Adapterplatte am Lautsprecher oder Bildschirm
3.b.1 festschrauben - die Schraubengröße richtet sich:
3.b.1.1 bei Lautsprechern nach den Herstellerangaben
3.b.1.1 und den Maßen der Adapter 24352-54-56-57-58-59.
3.b.1.1 Bitte besorgen Sie sich die Schrauben je nach Bedarf.
3.b.1.2 bei Bildschirmen nach den erforderlichen VESA-
3.b.1.2 Adapterplatten 19615 (
■
3.b.1.2 M4 oder 19617 ( 200) M6 (Schrauben sind im
■
3.b.1.2 Lieferumfang enthalten)
3.b.2 Sicherungsmuttern auf die Gewindebolzen der
3.b.2 Adapterplatte schrauben (ca. 4 mm Abstand halten)...
3.b.3 ...und diese dann in die Halterung e einhängen
3.b.4 Sicherungsmuttern (SW10) festziehen (10 Nm)
3. MONTAGE DER
3. TRAGLAST
75/100) M4, 19616 (100/200)
1. BESTANDTEILE
2. MONTAGE AM
2. STATIV
3.a DIREKTE MONTAGE - OHNE ADAPTERPLATTE
3.b INDIREKTE MONTAGE - MIT ADAPTERPLATTE
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
19610-000-55 Rev.03 03-79-188-00 2/20
