Weller WCEP-20 Betriebsanleitung Seite 10

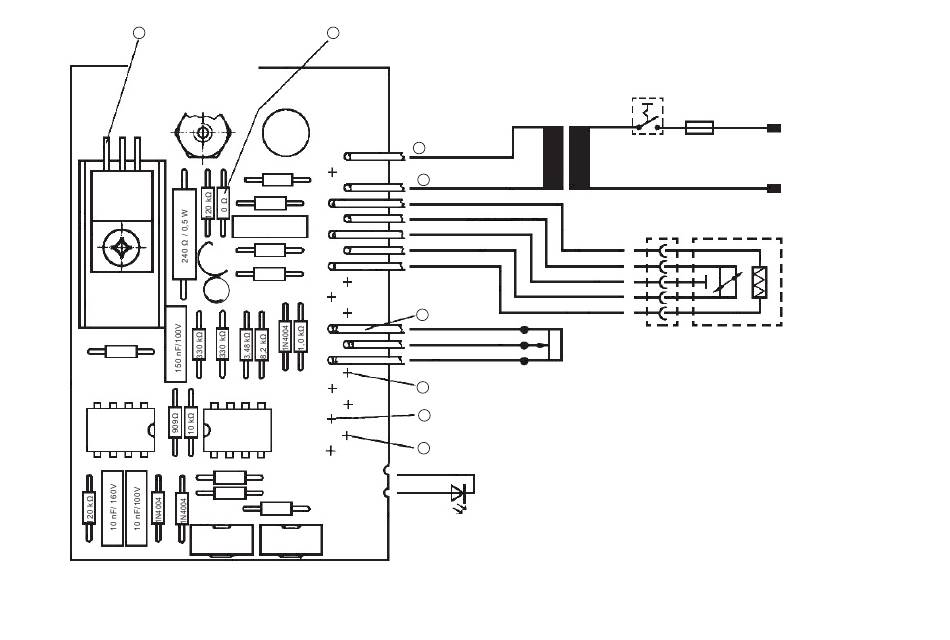

Bauteil-Lageplan
6
Potentialausgleich
Triac
5 26 706 00
100R
Nullsp.-schalter
5 26 701 00
10
7
2
1N4004
5,6 kΩ
22 nF/400V
1 0 , kΩ
Regler
5 26 702 00
5,6 kΩ
9
47 µF/50V
10
11
15
16
17
Op.verstärker
18
5 26 700 00
19
20
178 kΩ
100 Ω
4,02 kΩ
Trimmer 2,5 kΩ Trimmer 2,5 kΩ
0V
M
24V
~
1
2
Potentiometer
2,5 k
3
4
5
grüne LED
Netzschalter
315 mA
Netzkabel
1
3
5
4
2
Ω lin
Lötkolben
