Hub
Sendet Frame
1

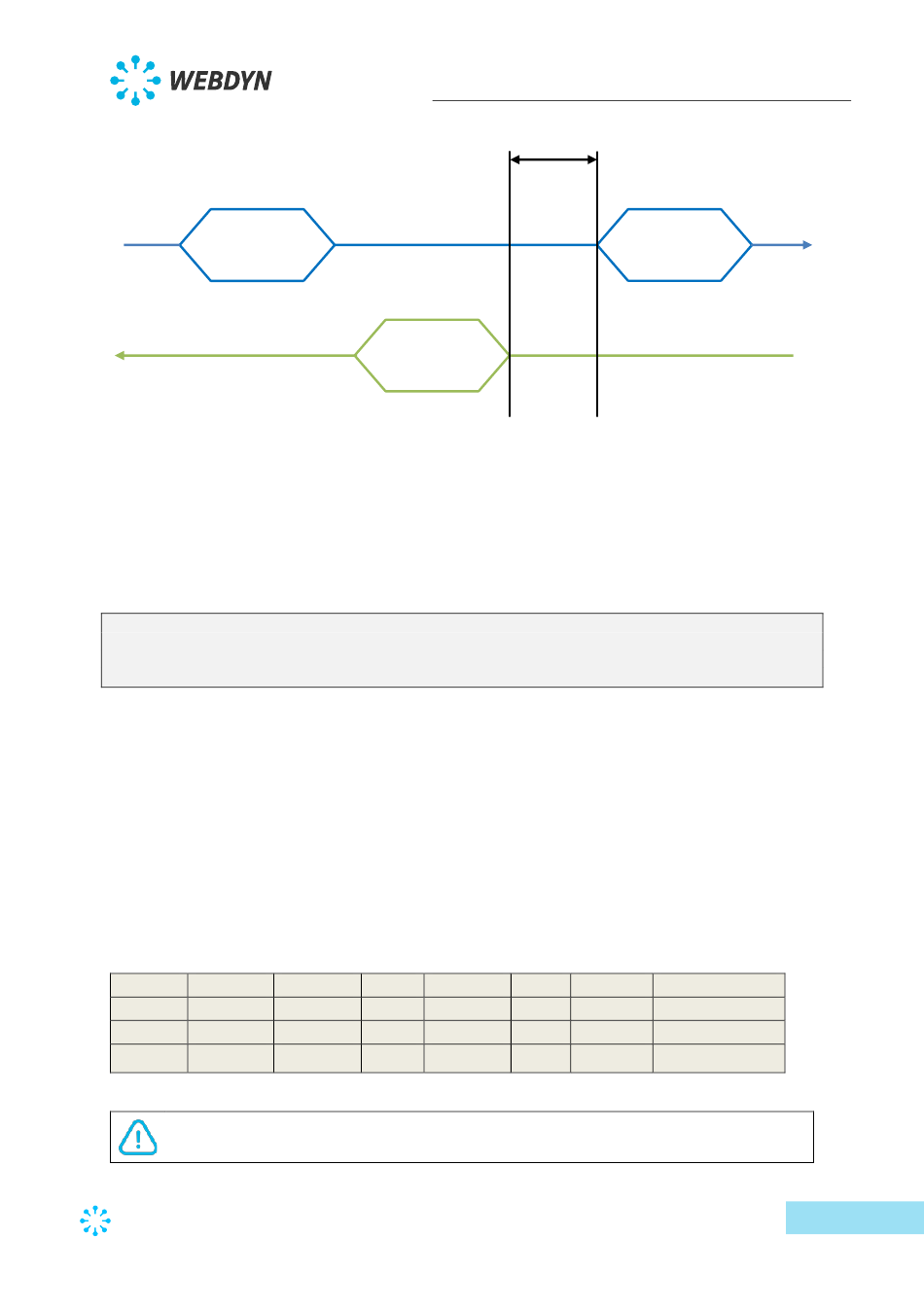

Sobald der Hub eine Antwort vom Gerät empfängt, fügt er entsprechend dem „InterFrame"-
Parameter eine Pause zwischen dem letzten Byte des letzten empfangenen Frames und dem
ersten Byte des nächsten Frames ein, das er an dieses Gerät sendet. Diese Wartezeit gilt für
den gesamten Bus. Wenn also ein neuer Frame an ein anderes Gerät als das vorherige
gesendet wird, wird die Wartezeit trotzdem eingehalten.
Beispiel einer Konfiguration von seriellen Schnittstellen:
type;baudrate;data_bits;parity;stop_bits;wires;protocol;interframe(ms)
SERIAL1;9600;8;N;1;2;Modbus;0
SERIAL2;1200;8;N;1;4;SMANET;0
SERIAL3;19200;8;N;1;2;PW1;0
In diesem Beispiel ist der erste serielle Port mit 9600 Baud, 8 Datenbits, keine Parität, 1
Stoppbit, 2 Kommunikationsdrähte, „Modbus"-Protokoll und kein Interframe-Gap
konfiguriert.
Der 2. serielle Port ist mit 1200 Baud, 4 Drähten und für die Verwendung mit dem SMA-Net-
Protokoll konfiguriert.
Der 3. serielle Port ist ebenfalls mit 19200 Baud, 2 Drähten und für die Verwendung mit dem
PowerOne-Protokoll konfiguriert.
Wenn Sie die Datei in Excel bearbeiten, erhalten Sie bei Verwendung des CSV-Formats
folgende Anzeige:
type baudrate data_bits parity stop_bits wires protocol interframe(ms)
SERIAL1 9600 8
SERIAL2 1200 8
SERIAL3 19200 8
Wenn die Datei mit einem Tabellenkalkulationsprogramm wie z. B. „Excel" geändert
wird, kann es sein, dass sich das Format ändert und die Trennzeichen „;" durch das
Version 2.05
préliminaire
BENUTZERHANDBUCH – WebdynSunPM
Interframe Gap
Empfängt Frame
1
N 1 2
N 1 4
N 1 2
Sendet Frame
2
Modbus 0
SMANET 0
PW1 0
Gerät
