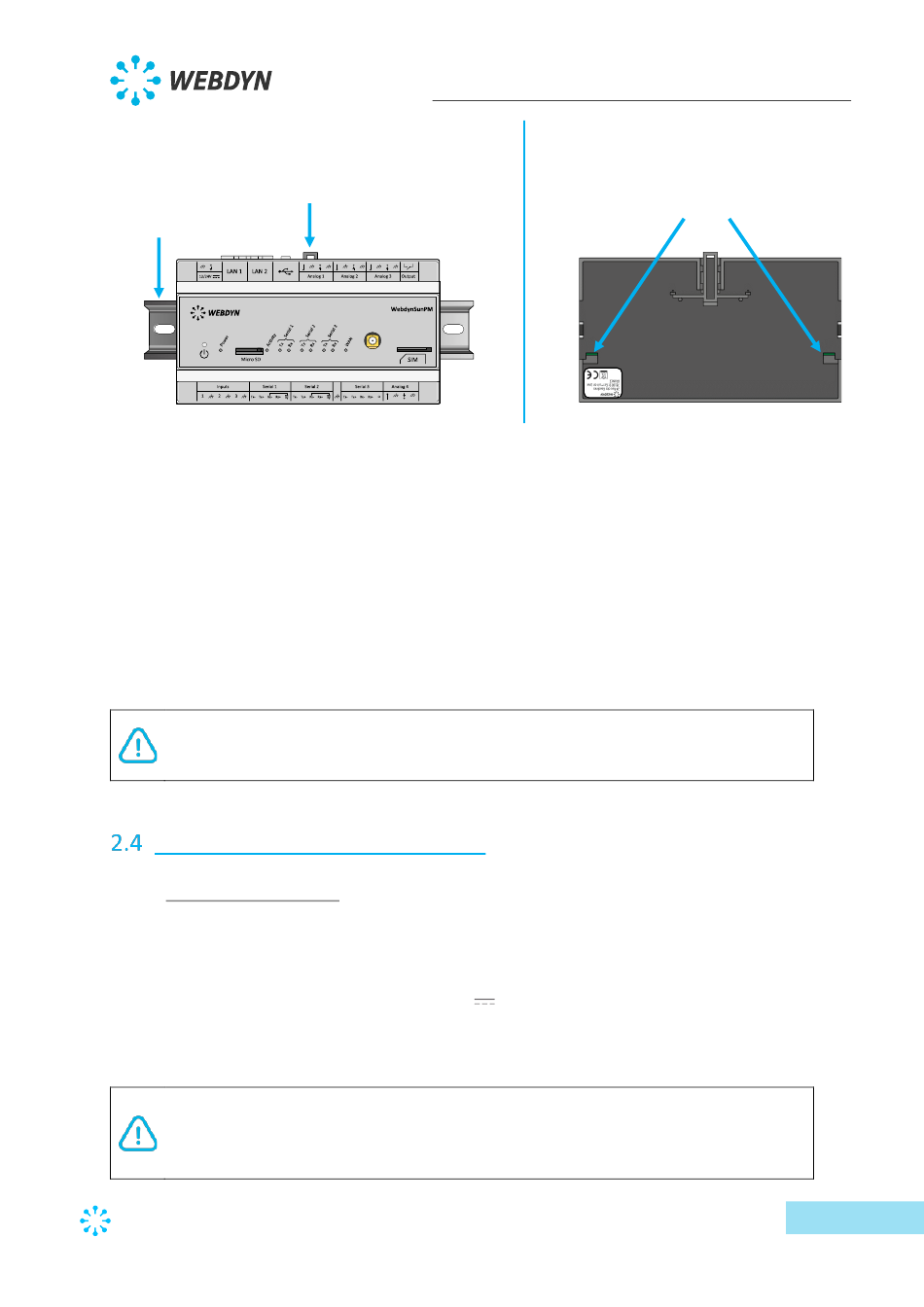

Ansicht von oben
Sperrhebel
DIN-Schiene
Zur Befestigung des Hubs an einer DIN-Schiene wie folgt vorgehen:
1. Neigen und positionieren Sie die unteren Nuten (siehe Ansicht von unten) des Hubs an
der Unterseite der DIN-Schiene.
2. Schieben Sie den Hub so weit, bis er nach oben klappt.
3. Drücken Sie auf den Hub, bis Sie ein Klicken hören.
Zum Abnehmen des Hubs von einer DIN-Schiene wie folgt vorgehen:
1. Heben Sie den Sperrhebel (siehe Ansicht von oben) des Hubs bis ganz nach oben an.
So wird der Sperrmechanismus geöffnet, und der Hub lässt sich entfernen.
2. Klappen Sie den Hub nach unten.
Vor dem Befestigen oder Abnehmen des Hubs:
• Gerät von der Stromversorgung trennen.
• An der Gehäuserückseite befestigte Antenne entfernen.

Beschreibung der Schnittstellen

2.4.1 Produktversorgung

2.4.1.1 Externe Stromversorgung

Der WebdynSunPM-Hub muss mit 12V- oder 24V-Gleichstrom versorgt werden. Die
Stromversorgung erfolgt über die mit „12/24V
Klemmenleiste, die sich oben links am Hub befindet.
Der Endanwender muss ein CE-zertifiziertes Netzteil mit weniger als 15 Watt
verwenden. Die Entfernung zwischen der Stromversorgung und dem Produkt darf
höchstens 3 Meter betragen. Es muss sichergestellt werden, dass die Installation den
geltenden EMV-Normen entspricht.
Version 2.05
préliminaire
BENUTZERHANDBUCH – WebdynSunPM
Ansicht von unten
Untere Nut für DIN-Schiene
" gekennzeichnete abnehmbare 2-Punkt-
