Digitale Eingänge (Digital Oder S0 Impuls) - Webdyn Sunpm Benutzerhandbuch

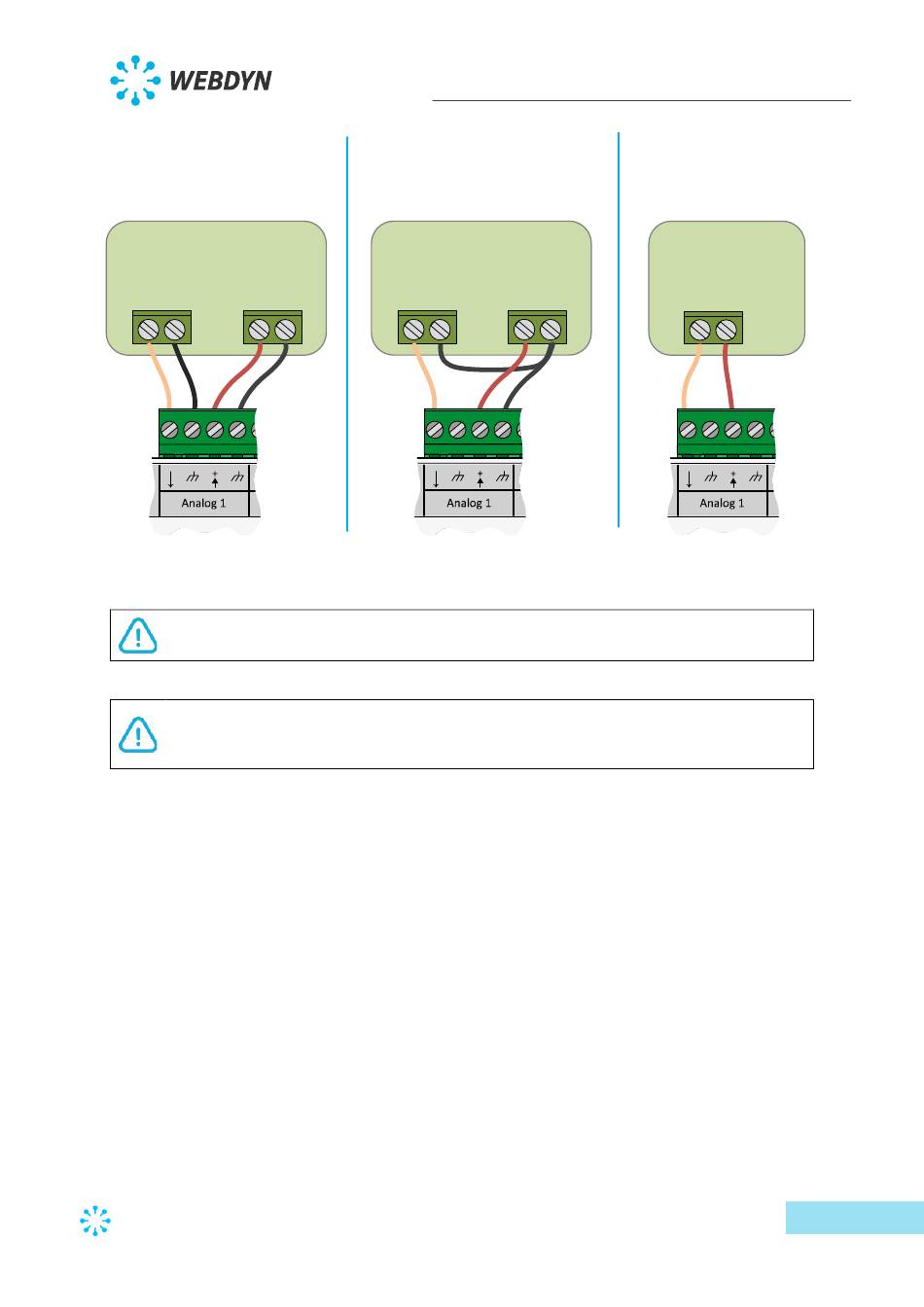

Verkabelung eines Sensors
0-10V oder 4-20mA
mit 4 Drähten
Versorgungs-
Ausgangs-
klemmleiste klemmleiste
- -
+
Out
Wenden Sie keine höhere Spannung als 12V oder eine höhere Stromstärke als 24mA
an die analogen Eingänge an.
Die Spannung, die an der Klemmleiste für die Sensoren zur Verfügung steht,
entspricht der Spannung des Netzteils für die Stromversorgung des Hubs. Die
maximal verfügbare Leistung für alle Sensoren darf 7 Watt nicht überschreiten.
2.4.7.2 Digitale Eingänge (Digital oder S0 Impuls)
Der WebdynSunPM-Hub verfügt über 3 konfigurierbare Eingänge im digitalen Modus oder im
S0 Impuls-Modus (Impulszählung).
Diese Eingänge befinden sich unten links am WebdynSunPM-Hub.
Version 2.05
préliminaire
BENUTZERHANDBUCH – WebdynSunPM
Verkabelung eines Sensors
0-10V oder 4-20mA
mit 3 Drähten
Versorgungs-
Ausgangs-
klemmleiste klemmleiste
- -
+
Out
Verkabelung eines Sensors
4-20mA
mit 2 Drähten
+
Out
