2.4.7.1 Analoge Eingänge 0-10V oder 4-20mA

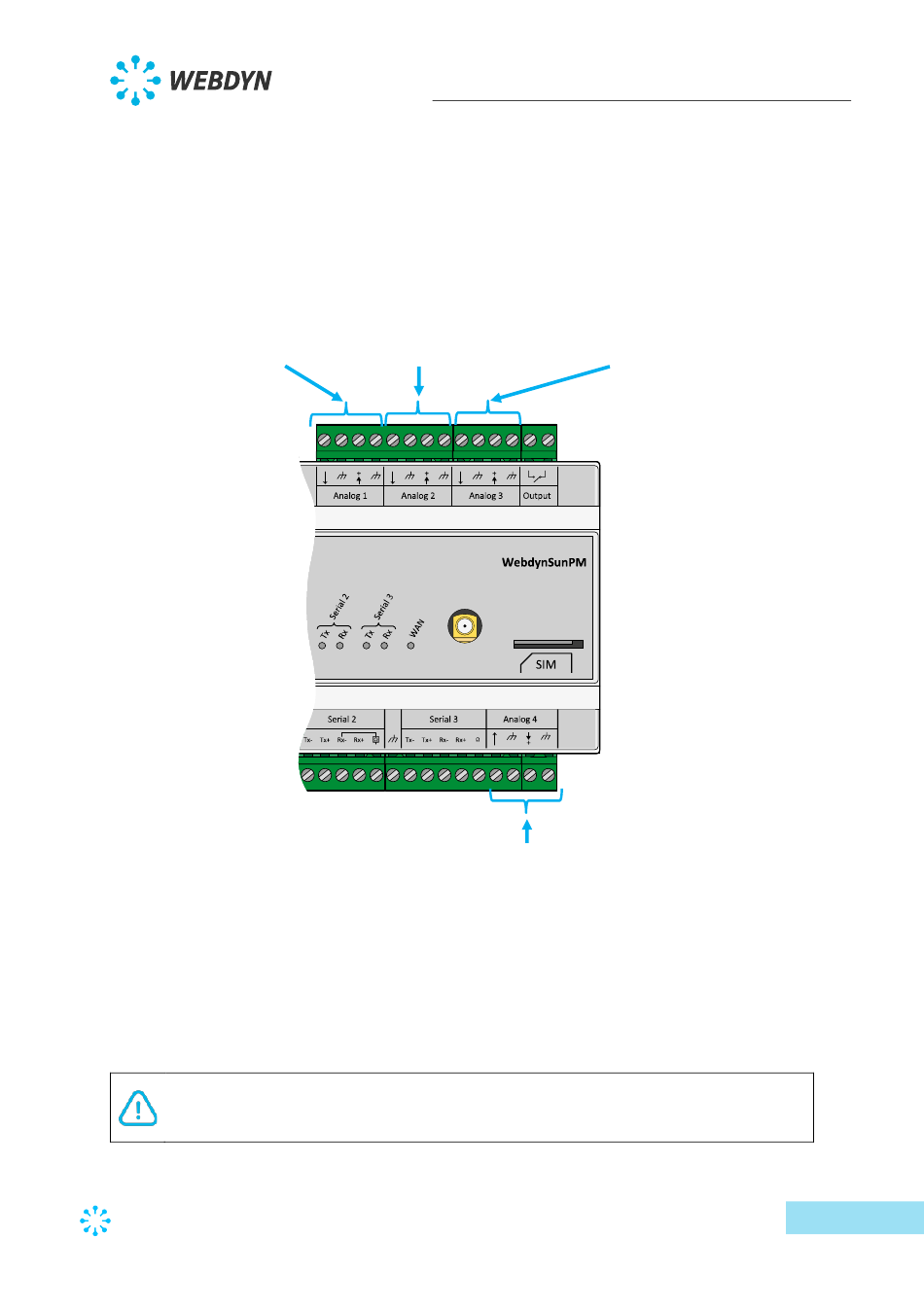

Der WebdynSunPM verfügt über 4 analoge Eingänge mit der Kennzeichnung „Analog", welche
die Messung einer Stromstärke zwischen 4 und 20 mA bzw. einer Spannung zwischen 0 und
10 V ermöglichen. Jede analoge Klemmenleiste besitzt einen Stromversorgungsausgang, der
zur Stromversorgung eines Sensors verwendet werden kann. Der Wert der von diesem
Stromversorgungsausgang gelieferten Spannung entspricht der Versorgungsspannung des
Hubs. Die Massen an jeder analogen Klemmleiste sind alle gemeinsam genutzt.
Analoger Eingang 1
Jeder analoger Eingang kann per Software mit 0-10V oder 4-20mA konfiguriert werden.
Die Analog-Digital-Wandler (ADCs) im Hub haben eine Auflösung von 12 Bit, wodurch im:
• Modus 0-10 V eine Auflösung von 2,578 mV und im
• Modus 4-20 mA eine Auflösung von 5,249 µA erzielt werden kann
Um die Anschlüsse herzustellen, schalten Sie bitte den Hub und den 0-10V- oder 4-
20mA-Sensor aus. Beachten Sie außerdem die Verdrahtungshinweise des
Sensorherstellers.
Version 2.05
préliminaire
Analoger Eingang 2
Analoger Eingang 4
BENUTZERHANDBUCH – WebdynSunPM
Analoger Eingang 3
