Parameter
IP-Adresse
Subnetzmaske
Die Ethernet-Ports unterstützen und enthalten jeweils:
• Eine 10BASE- / 100BASE-Tx IEEE 802.3-Verbindung,
• 2 Leuchtanzeigen:
o „Link" (grün): Ermöglicht es Ihnen, zu prüfen, ob die physische Verbindung zu
einem anderen Netzwerkgerät verfügbar ist.
o
„Status" (orange): Zeigt den Netzwerkverkehr an. Sie blinkt in Abhängigkeit
von der Auslastung.
• Automatisches Erkennen und Kreuzen des Signals,
• Autonegotiation der Geschwindigkeit (10/100 Mbps) und des Modus (Halb-/
Vollduplex).
Wenn Sie mehrere IP-Geräte am selben Netzwerk anschließen möchten, müssen
diese Geräte unterschiedliche IP-Adressen haben, jedoch zum selben Subnetz
gehören. Nie 2-mal dieselbe IP-Adresse verwenden.

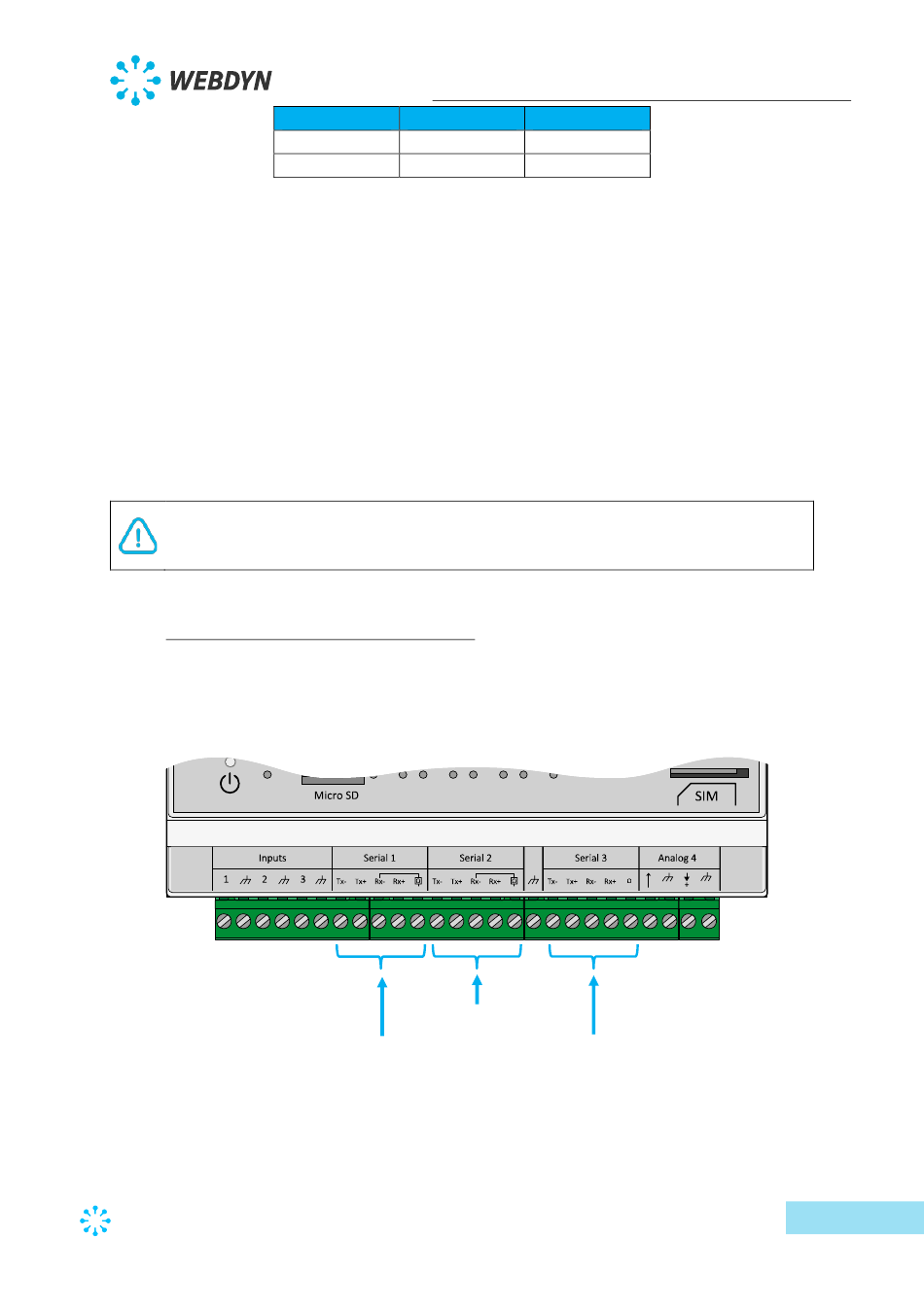

2.4.6 Serielle Schnittstelle RS485/RS422

Der WebdynSunPM-Hub verfügt über 3 serielle RS485/422-Ports, die auf der Geräteunterseite
mit „Serial" gekennzeichnet sind und nur für den Modbus im RTU-Modus verwendet werden.
Diese Schnittstelle ist mit Halbduplex (2 Drähte) und Vollduplex (4 Drähte) kompatibel.
Beim Anschließen von mehreren Modbus RTU Geräten muss eine „serielle" Verkabelung
vorgenommen werden, auch „Daisy Chain" genannt. Das Kabel erreicht ein Modbus-Modul
und verlässt es in Richtung zum nächsten.
Version 2.05
préliminaire
LAN1
192.168.1.12
255.255.255.0 255.255.255.0
Serieller Port 2
Serieller Port 1
BENUTZERHANDBUCH – WebdynSunPM
LAN2
192.168.2.12
Serieller Port 3
