Im Modus S0 Impuls:
Der WebdynSunPM-Hub steuert Zähler, die über Impulsausgänge der Klasse A (24 V) und B (5
V) gemäß der Norm IEC 62053-31:1998 verfügen.
Der Hub bietet eine Funktion vom Typ „Sink", d.h. an die Klemme S0+ des Zählers wird über
einen (internen) Endwiderstand eine Spannung angelegt und an die Klemme S0- des Zählers
eine Spannung von 0V.
S0 Impulseingänge
Schaltschwelle inaktiv „LOW"
Schaltschwelle aktiv „HIGH"
Versorgungsspannung
Impulszähler
Für Übertragungen über lange Strecken sollte ein Zähler mit einem Impulsausgang der Klasse
A verwendet werden. Ein Zähler mit einem Impulsausgang der Klasse B kann nur für kurze
Entfernungen verwendet werden und ermöglicht einen reduzierten Leistungsverbrauch.
Wenn der Hub nicht mit 24V versorgt wird, kann es sein, dass die Impulse der Klasse
A möglicherweise nicht funktionieren. Die Spannung für die Klasse A entspricht der
Spannung des Hub-Netzteils.

2.4.7.3 Relais-Ausgang

Der WebdynsunPM-Hub besitzt einen potenzialfreien Relais-Ausgang.
Version 2.05
préliminaire
Klasse A (24V)
Stromimpulse
< 8 mA
> 15 mA
Intern 24 V
> 20ms

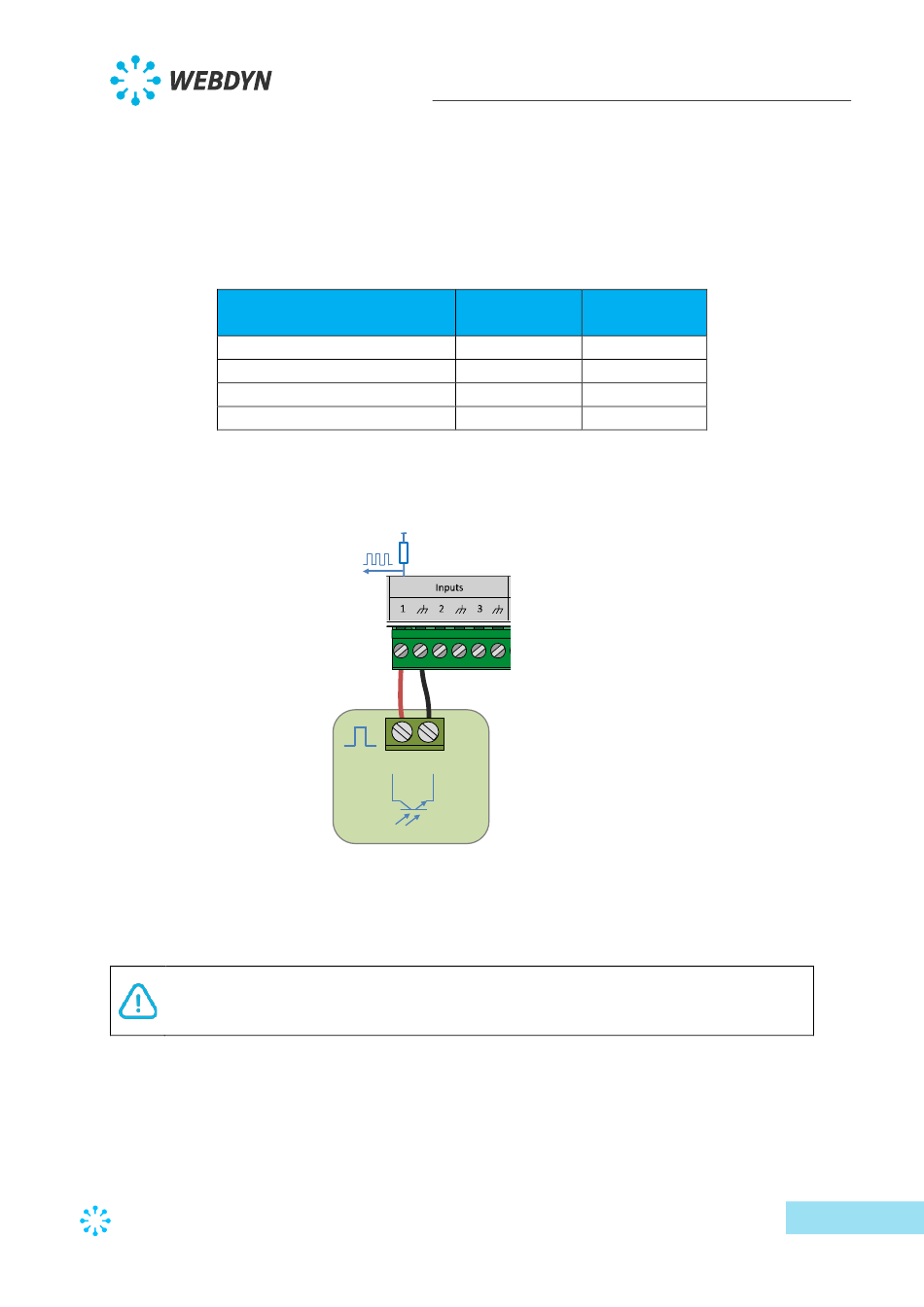

Verkabelung eines Eingangs mit S0
5...24VDC
S0+ S0-
BENUTZERHANDBUCH – WebdynSunPM
Klasse B (5V)
Stromimpulse
< 1 mA
> 2,5 mA
Intern 5 V
> 20ms
