Kessel Staufix Anleitung Für Einbau, Betrieb Und Wartung Seite 7

Einbau in die Bodenplatte
Hinweis: Bei Produktvariante Staufix Control wird ein Fernsignalempfänger empfohlen,
da durch die Abdeckung des Aufsatzstückes<9> das optische und akustische Alarmsignal
beeinträchtigt werden kann.

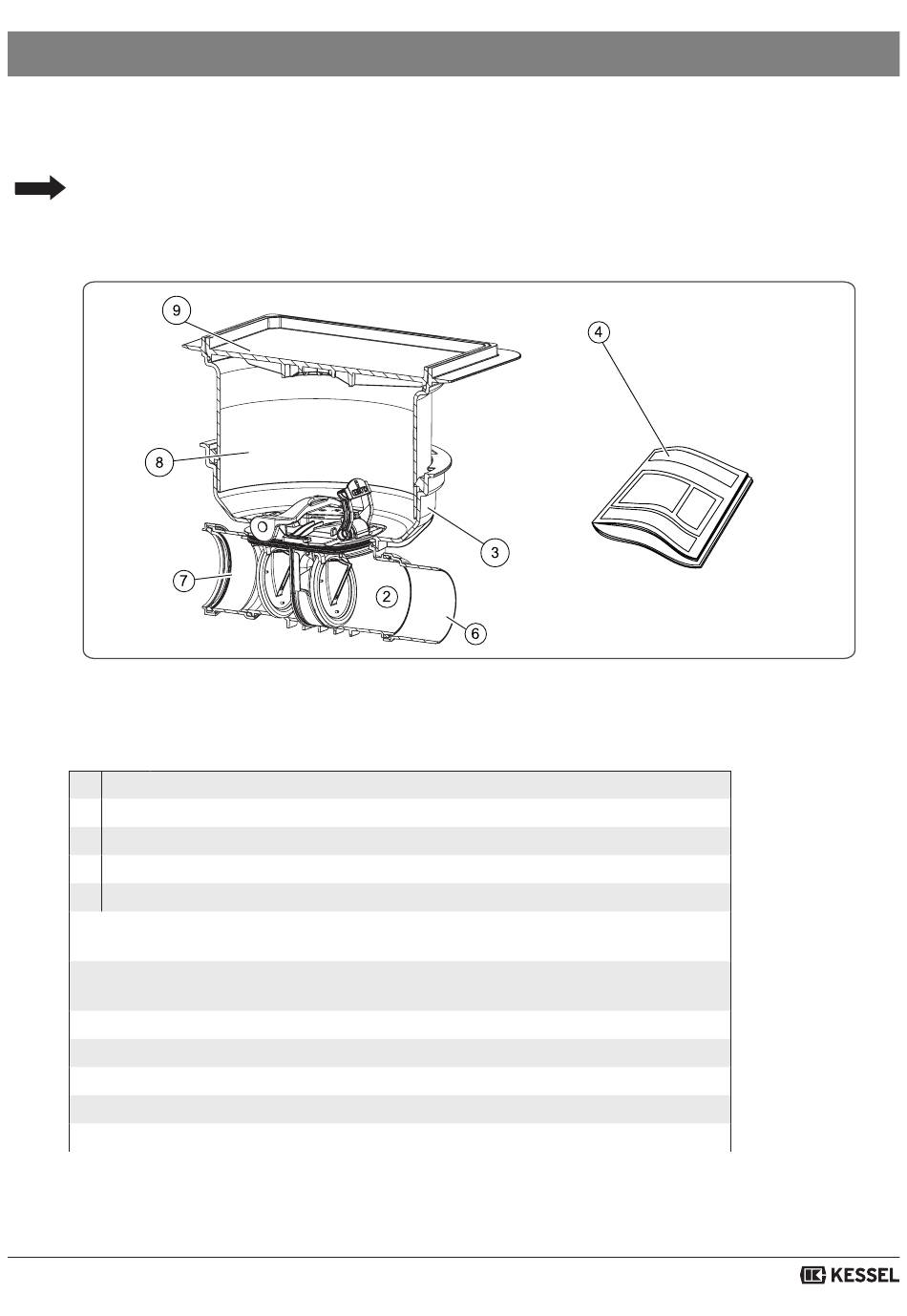

2 Grundkörper, mit (optional*, siehe Abb. [4]):
1.1 Rückstauklappe **
1.2 2. Rückstauklappe
1.3 Notverschlusshebel
1.4 Control Einheit
3 Aufnahme für Aufsatzstück bzw. Verlängerungsstück, verbunden mit
Grundkörper
4 Dokumente (EBA, Konformitätserklärung, Betriebsanleitungen der
Zubehörteile)
5 Verschlussschraube (Funktionskontrolle Notverschluss, siehe Abb. [4])
6 Spitzende*
7 Muffe*
8 Verlängerungsstück (Option, ggf. mehrere)
9 Aufsatzstück mit Abdeckung**
* vormontiert
016-023
Produktbeschreibung
** verschiedene Ausführungen
Abb. [5]
7 / 180
