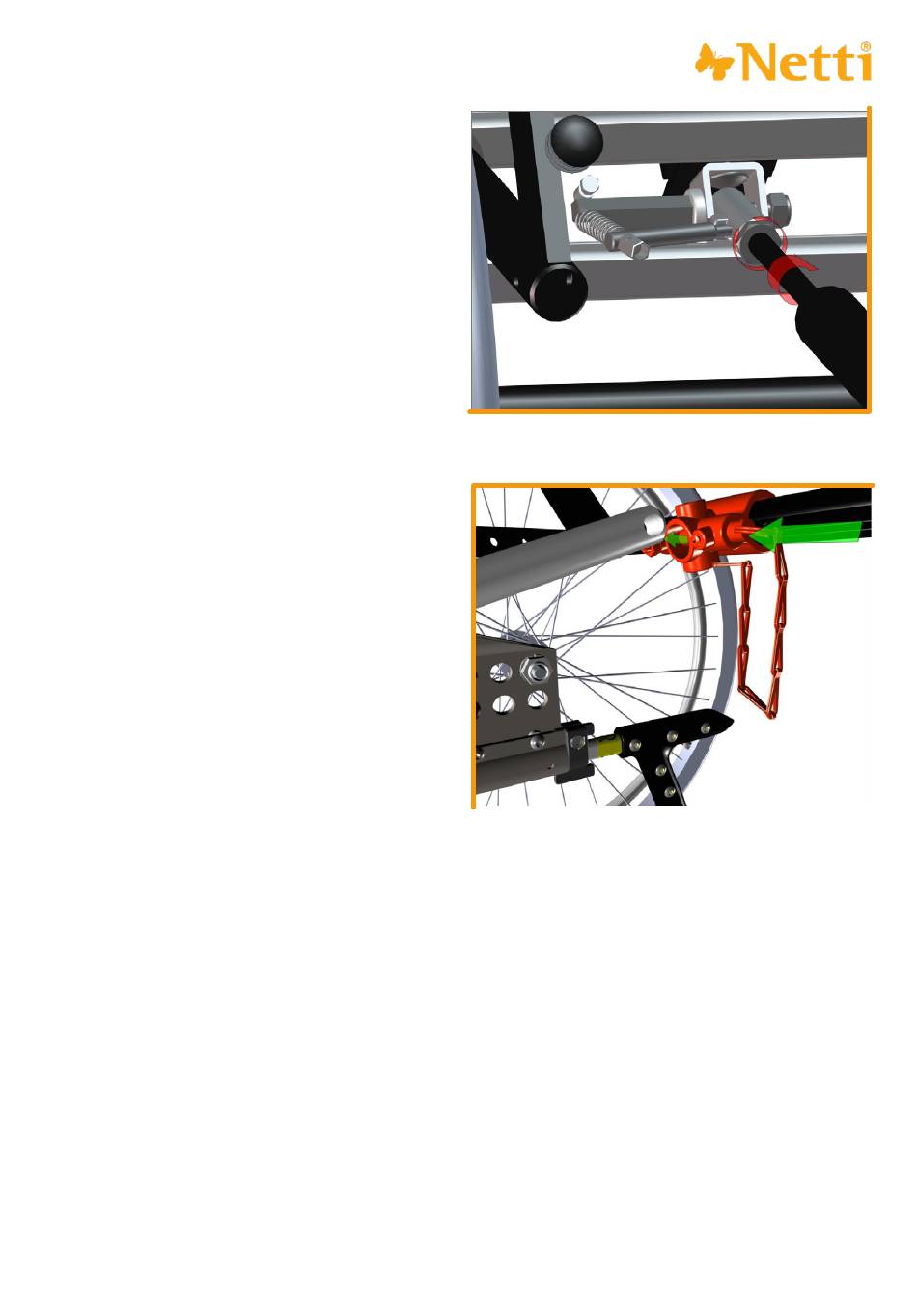

• Schrauben Sie den Gaszylinder in den Kopf, bis
er spielfrei an der Querschraube B anliegt. Die
Mutter C so lange gelöst lassen, bis der Zylinder
die richtige Tiefe hat.
• Sitzt der Zylinder zu locker, können Sie ihn mit
dem Bediengriff nicht lösen. Sitzt er zu fest, kann
der Bediengriff den Zylinder nicht arretieren.
• Ziehen Sie die Mutter C mit dem 17 mm-
Maulschlüssel dicht am Kopf an und ziehen Sie
den Gasdruckzylinder fest.
• Den Verriegelungskopf des Gasdruckzylinders
mit dem Zylinderscharnier verbinden, den
Schnellspannbolzen wieder anbringen.
• Falls der Zylinder zu lang erscheint, verwenden
Sie die untere Querstange an der Rückenlehne,
um den Zylinder zu kürzen, bis er in das
Zylinderscharnier passt.
TABELLE FÜR GASDRUCKZYLINDER-
MODELL ENTSPRECHEND BENUTZERSTÄRKE UND
-GEWICHTEN AUF DER FOLGESEITE.
