Verdrahtung

WARNUNG
!
Gerät unter Spannung
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen
► Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
► Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die
Anweisungen dieser Anleitung befolgen.
► Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass an keinem Kabel Spannung anliegt.
4.1

Direktanschluss an den Messumformer

4.1.1 Feldeinbau
Sie schließen den Sensor direkt über das Spezial-Messkabel mit SXP-Stecker an den Messumformer an.

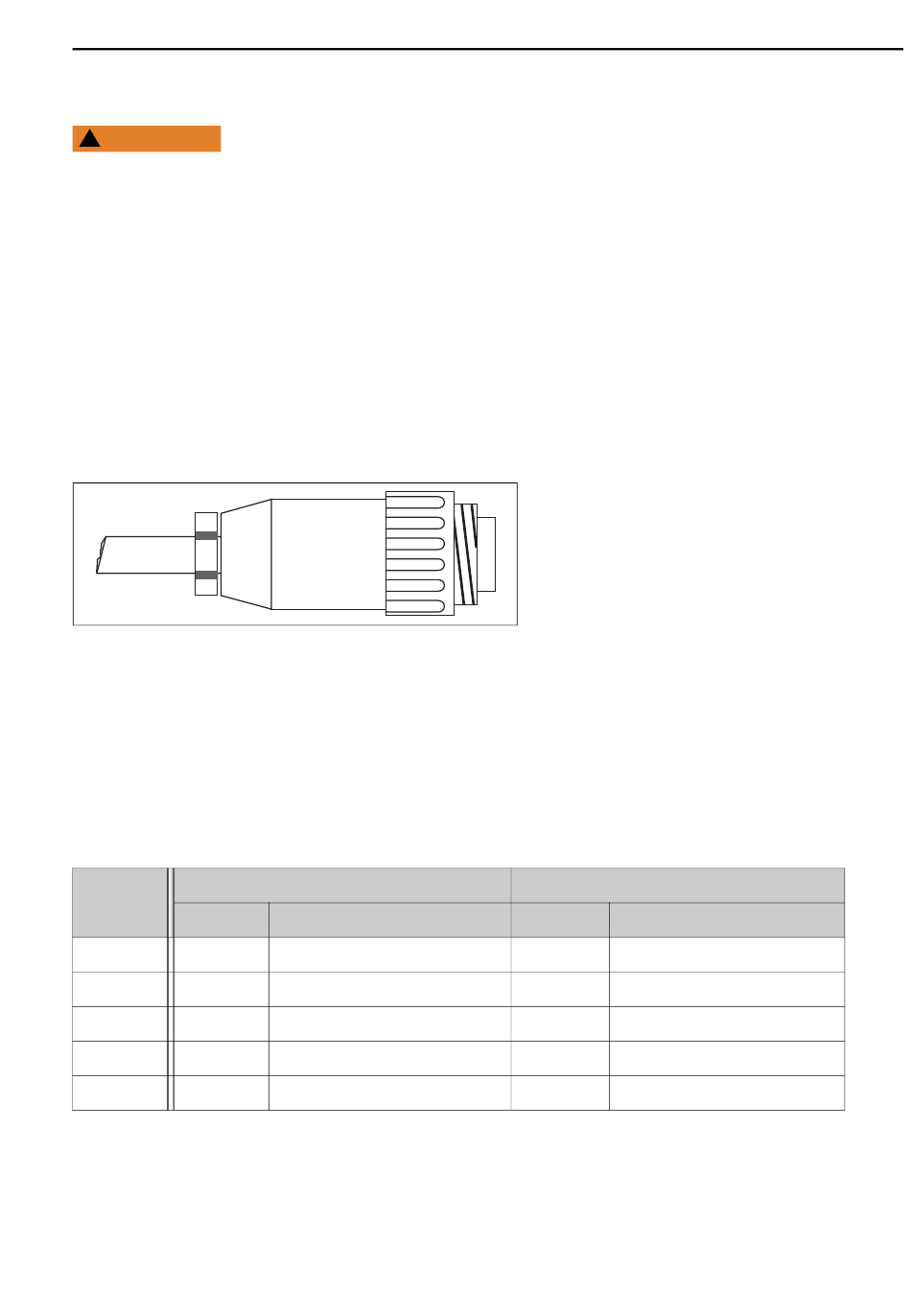

Abb. 10: SXP-Stecker
4.1.2 Schalttafeleinbau
• Entfernen Sie den SXP-Stecker (Messumformerseite!) vom Kabel.
• Entnehmen Sie der folgenden Tabelle die Kabelbelegung und die zugeordneten Anschlussklemmen
von Liquisys COM223-WX/WS.
• Beachten Sie bitte, dass sich die Kabelbelegung je nach Sensorausführung (Festkabel oder
TOP68-Steckverbindung) unterscheidet.
Klemme Sensor mit Festkabel (OMK)
COM223
Ader
87 YE
0 GY
96 PK
97 BU
88 BN
Endress+Hauser
Belegung
+U
B
0 V
Komm. (digital)
Komm. (digital)
–U
B
a0004118
Sensor mit TOP68-Steckverbindung (CYK71)
Ader Belegung
YE +U
B
WH 0 V
GN Kommunikation (digital)
BN Kommunikation (digital)
Koax innen –U
B
