Montage
3.3.2 Durchflussarmatur COA250
mm/inch
90/3.54

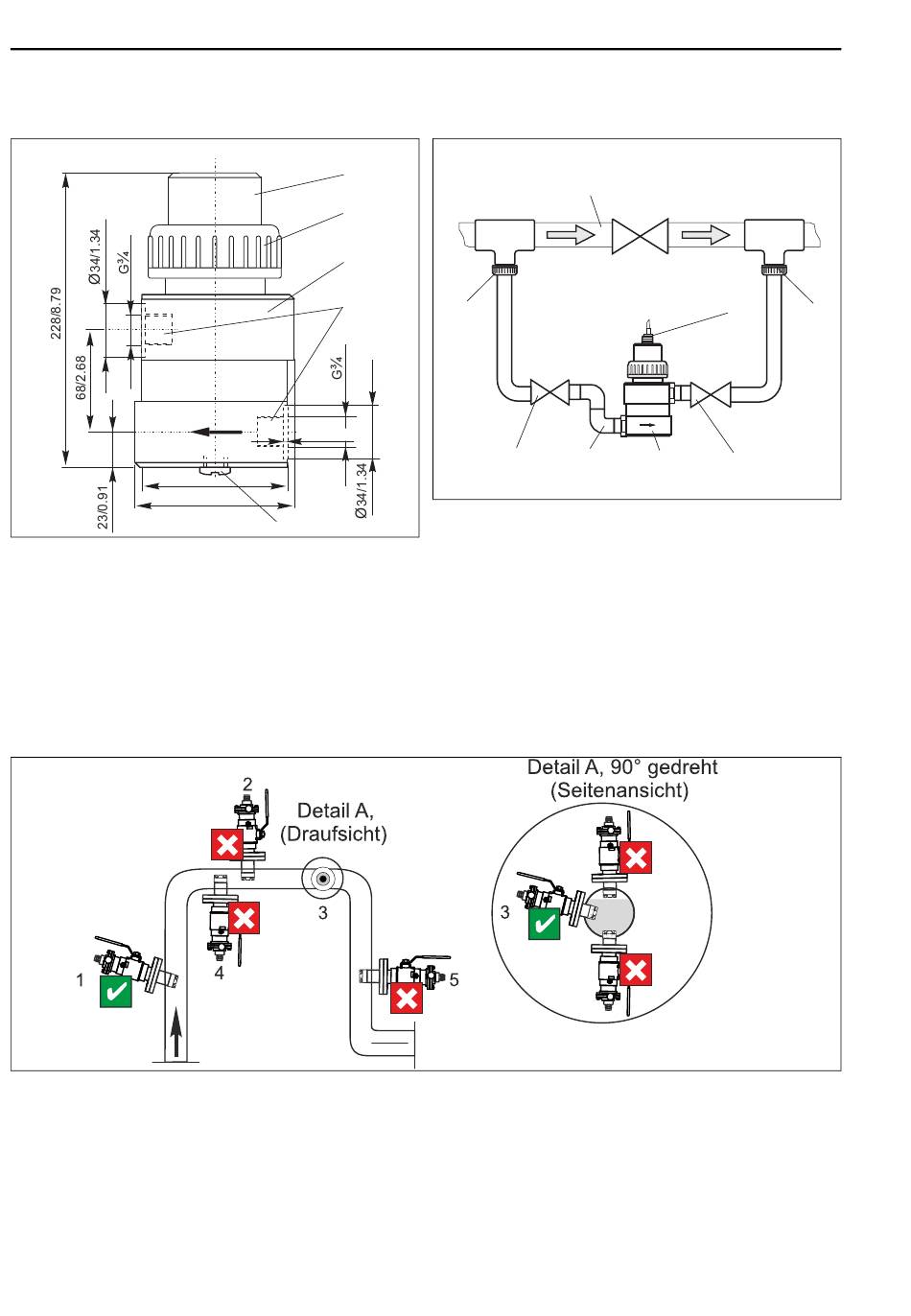

Abb. 7: Durchflussarmatur COA250-A
1 Aufschraubteil für den Sensor
2 Schraubring
3 Grundkörper
4 Anschlussgewinde G¾
5 Blindstopfen (Anschluss für Sprühkopf COR3)
3.3.3 Wechselarmatur COA451
Abb. 9: Geeignete und ungeeignete Einbausituationen mit Wechselarmatur COA451
1 Steigrohr, beste Einbausituation
2 Horizontale Leitung von oben, ungeeignet wegen Luftraum oder Schaumblasen
3 Horizontale Leitung seitlich mit geeignetem Einbauwinkel (sensorabhängig, s. u.)
4 Überkopfeinbau, kritisch wegen möglicher Sedimentbildung auf der Fluoreszenzkappe
5 Fallrohr, ungeeignet
10
1
2
3
4
2.5/0.10
100/3.94
5
8
7
Abb. 8: Bypass-Installation mit Hand- oder Magnetventilen
a0004113-de
1 Hauptleitung
2 Mediumsrückführung
3 Sauerstoffsensor
4, 7 Hand- oder Magnetventile
5 Durchflussarmatur COA250-A
6 Rohrwinkel 90 ˚
8 Mediumsentnahme
