6
ELEKTRISCHE INSTALLATION
6.3

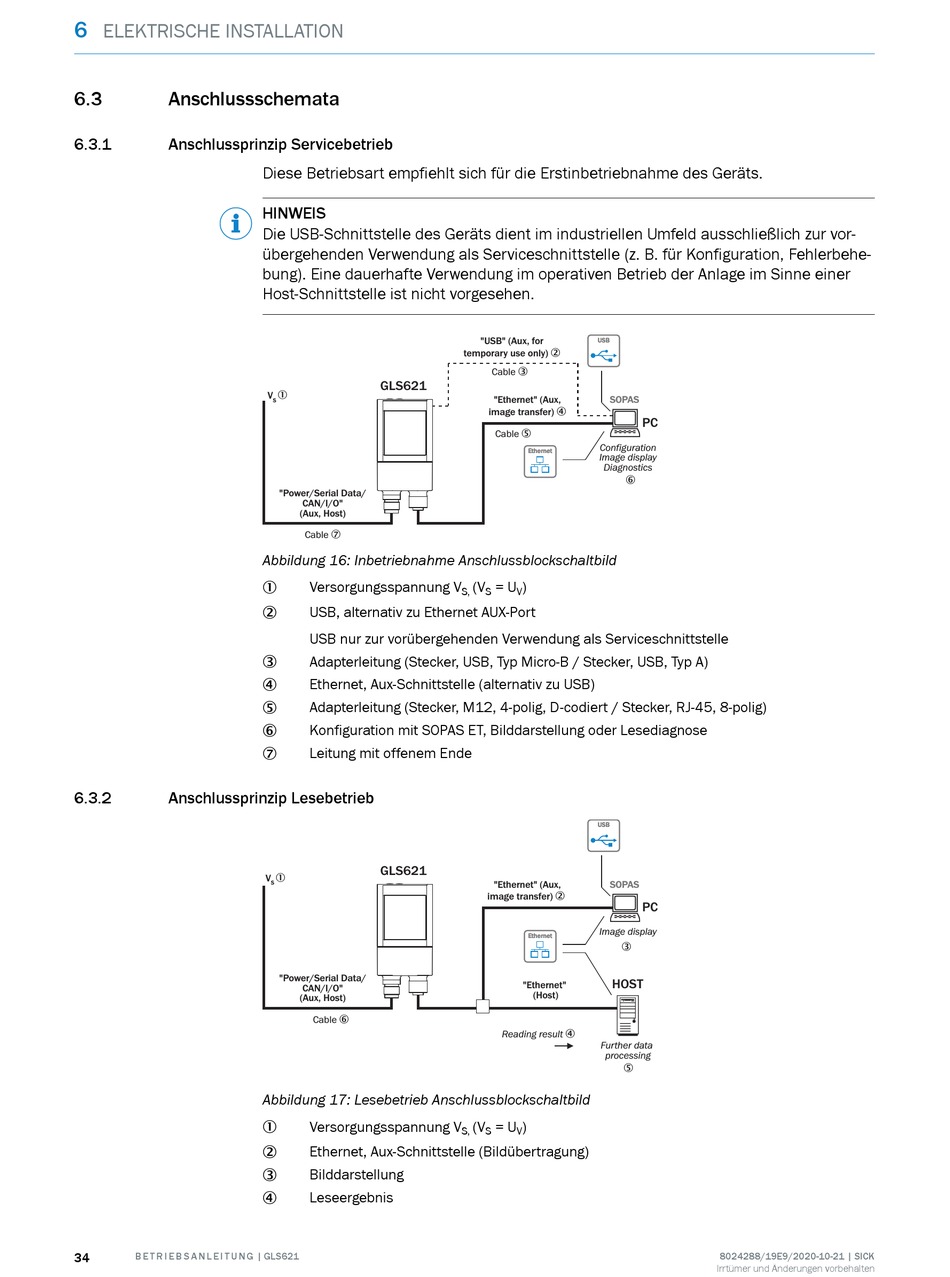

Anschlussschemata

6.3.1

Anschlussprinzip Servicebetrieb

6.3.2

Anschlussprinzip Lesebetrieb

34 B E T R I E B S A N L E I T U N G | GLS621
Diese Betriebsart empfiehlt sich für die Erstinbetriebnahme des Geräts.
HINWEIS
Die USB-Schnittstelle des Geräts dient im industriellen Umfeld ausschließlich zur vor‐
übergehenden Verwendung als Serviceschnittstelle (z. B. für Konfiguration, Fehlerbehe‐
bung). Eine dauerhafte Verwendung im operativen Betrieb der Anlage im Sinne einer
Host-Schnittstelle ist nicht vorgesehen.
GLS621
1
V
S
"Power/Serial Data/
CAN/I/O"
(Aux, Host)
Cable 7
Abbildung 16: Inbetriebnahme Anschlussblockschaltbild
Versorgungsspannung V
1
USB, alternativ zu Ethernet AUX-Port
2
USB nur zur vorübergehenden Verwendung als Serviceschnittstelle
Adapterleitung (Stecker, USB, Typ Micro-B / Stecker, USB, Typ A)
3
Ethernet, Aux-Schnittstelle (alternativ zu USB)
4
Adapterleitung (Stecker, M12, 4-polig, D-codiert / Stecker, RJ-45, 8-polig)
5
Konfiguration mit SOPAS ET, Bilddarstellung oder Lesediagnose
6
Leitung mit offenem Ende
7
GLS621
1
V
S
"Power/Serial Data/
CAN/I/O"
(Aux, Host)
Cable 6
Abbildung 17: Lesebetrieb Anschlussblockschaltbild
Versorgungsspannung V
1
Ethernet, Aux-Schnittstelle (Bildübertragung)
2
Bilddarstellung
3
Leseergebnis
4
"USB" (Aux, for
USB USB
temporary use only) 2
Cable 3
"Ethernet" (Aux, SOPAS SOPAS
image transfer) 4
Cable 5
Configuration
Ethernet Ethernet
Image display
Diagnostics
6
(V = U )
S, S V
USB USB
"Ethernet" (Aux, SOPAS SOPAS
image transfer) 2
Image display
Ethernet Ethernet
3
HOST
"Ethernet"
(Host)
Reading result 4
Further data
processing
5
(V = U )
S, S V
PC
PC
