Rechtliche Hinweise Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zuläs‐ sig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche schriftli‐...
Seite 14
INHALT Inhalt Sicherheitshinweise................15 Bestimmungsgemäße Verwendung..........15 Betriebs- und Statusanzeigen............15 Montage....................16 Elektrische Installation..............16 Inbetriebnahme................. 17 Störungsbehebung................19 17.1 Fehlerbehebungstabelle................Demontage und Entsorgung............20 Wartung....................20 Technische Daten................22 8021851 | SICK Subject to change without notice...

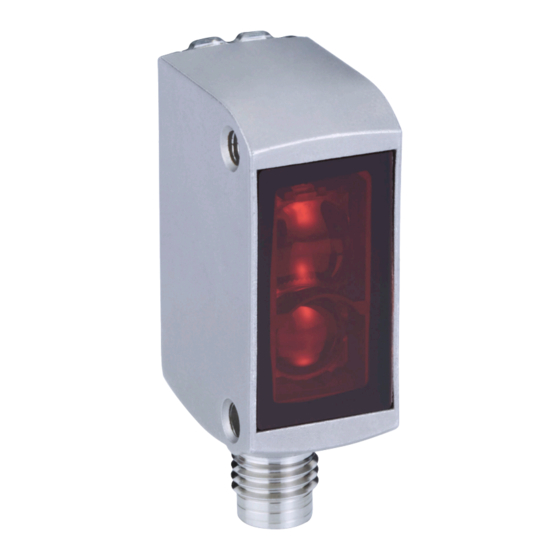

■ Sensors notwendig sind. Bestimmungsgemäße Verwendung Die GL6V ist eine optoelektronische Reflexions-Lichtschranke (im Folgenden Sensor genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und Personen eingesetzt. Zur Funktion wird ein Reflektor benötigt. Bei jeder anderen Ver‐ wendung und bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsan‐...
Potentiometer: Empfindlichkeitseinstel‐ lung Montage Die Lichtschranke und den Reflektor unter Verwendung geeigneter Befestigungswinkel montieren (siehe die SICK Zubehörpalette). Die Lichtschranke und den Reflektor anein‐ ander ausrichten. < 0,4 Nm Elektrische Installation Die Lichtschranken müssen in spannungslosem Zustand (U = 0 V) angeschlossen wer‐...
Seite 17
Lichtstrahl die Mitte des Reflektors trifft. Der Sensor muss freie Sicht auf den Reflektor haben, ohne Objekte im Strahlweg [siehe Abbildung]. Es muss sichergestellt wer‐ den, dass die Optiköffnungen des Sensors und des Reflektors komplett frei sind. 8021851 | SICK Subject to change without notice...
Seite 18
INBETRIEBNAHME Abbildung: Ausrichtung Schaltabstand Den Abstand zwischen Sensor und Reflektor gemäß dem entsprechenden Diagramm anpassen [siehe Abbildung 8] (x = Schaltabstand, y = Funktionsreserve). Funktionsreserve Abstand in m Abbildung 8: rotes Licht 8021851 | SICK Subject to change without notice...
Seite 19
Es wird empfohlen, das Potentiometer auf „Maximum“ einzustellen. Bei depolari‐ sierenden Oberflächen kann eine geringere Funktionsreserve notwendig sein. Der Sensor ist justiert und betriebsbereit. Störungsbehebung Tabelle Störungsbehebung zeigt, welche Maßnahmen durchzuführen sind, wenn die Funktion des Sensors nicht mehr gegeben ist. 8021851 | SICK Subject to change without notice...
Sensor und Reflek‐ tor verringern und den Reflek‐ tortyp überprüfen. / Der Reflektor ist für den betreffen‐ den Einsatzbereich nicht geeignet (es wird empfohlen, nur SICK Reflektoren zu ver‐ wenden)./ Schaltabstand prü‐ fen und ggf. anpassen, siehe Tabelle 7. / Abstand zwischen Sensor und Reflektor ist zu groß.
Seite 21
8021851 | SICK Subject to change without notice...
IP68: nach EN 60529 (Wassertiefe 1 m/24 h). IP69K: nach ISO 20653:2013-03. Bemessungsspannung DC 50 V A = U -Anschlüsse verpolsicher B = Ein- und Ausgänge verpolsicher D = Ausgänge überstrom- und kurzschlussfest 8021851 | SICK Subject to change without notice...
