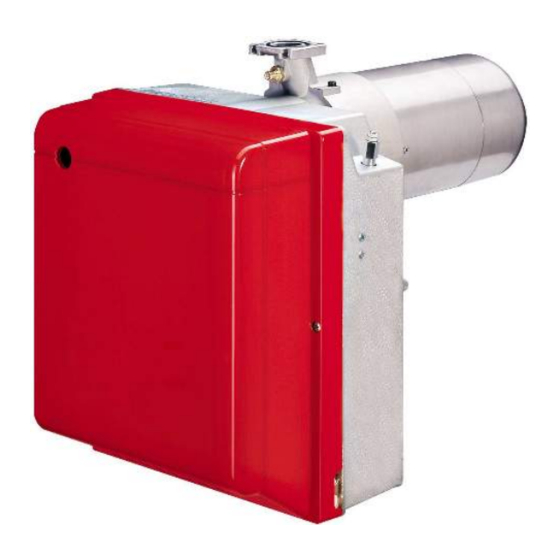

Riello Gulliver RS5F Montage- Und Bedienungsanleitung
Einstufiger betrieb
Vorschau ausblenden
Andere Handbücher für Gulliver RS5F:
- Montage- und bedienungsanleitung (80 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

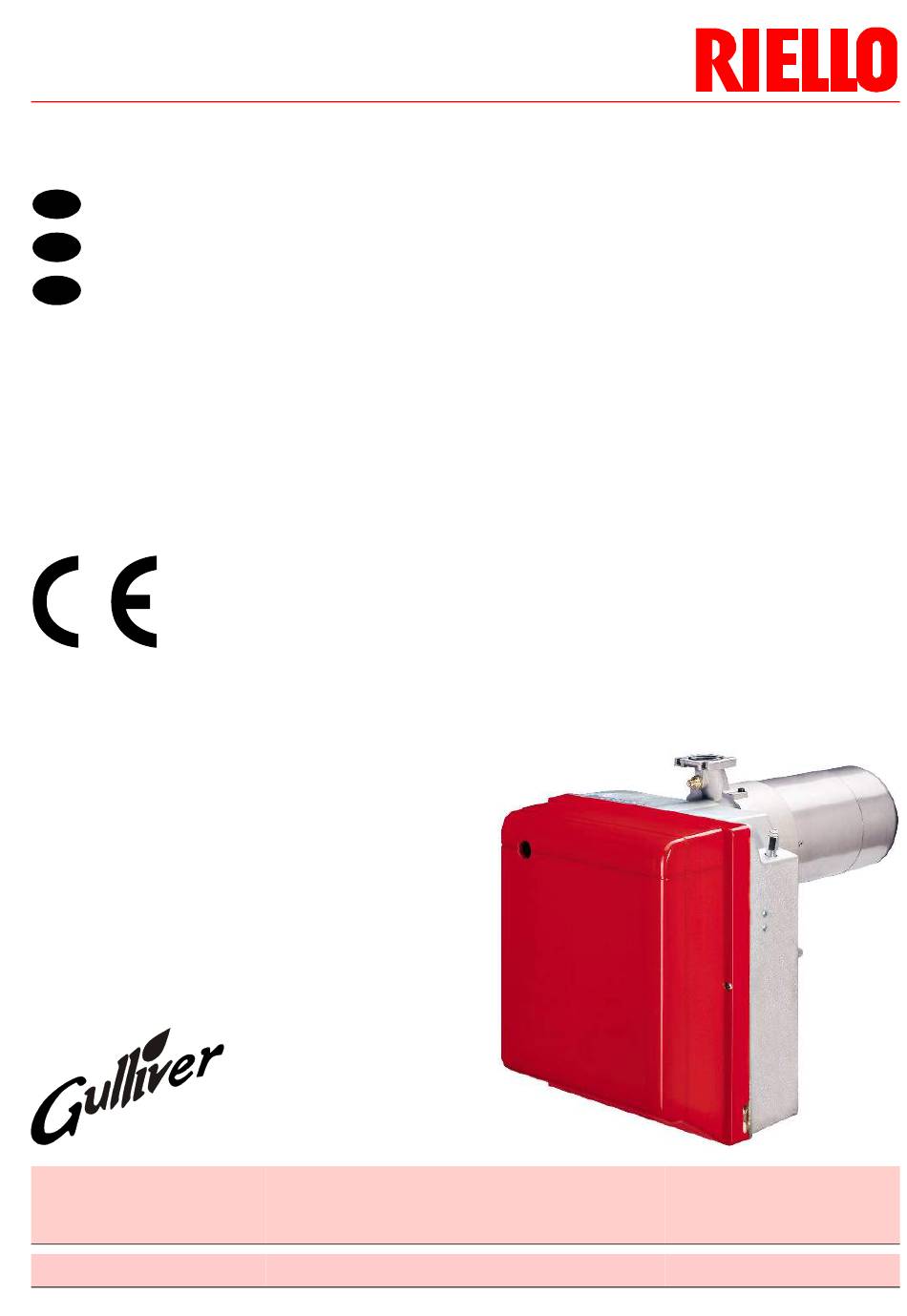

Montage und Bedienungsanleitung
Installation, use and maintenance instructions
Instrucciones de instalación, montaje y funcionamiento
Gas-Gebläsebrenner
D
Forced draught gas burners
GB
Quemadores de gas de aire soplado
E
Einstufiger Betrieb
One stage operation
Funcionamiento a 1 llama
CODE - CÓDIGO
3761971 - 3761981
MODELL - MODEL
MODELO
RS5F
TYP - TYPE - TIPO
920 T1
20094559 (1) - 10/2014
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Riello Gulliver RS5F
Inhaltszusammenfassung für Riello Gulliver RS5F
- Seite 1 Montage und Bedienungsanleitung Installation, use and maintenance instructions Instrucciones de instalación, montaje y funcionamiento Gas-Gebläsebrenner Forced draught gas burners Quemadores de gas de aire soplado Einstufiger Betrieb One stage operation Funcionamiento a 1 llama MODELL - MODEL CODE - CÓDIGO TYP - TYPE - TIPO MODELO 3761971 - 3761981...
- Seite 3 Die Qualität wird durch ein gemäß UNI EN ISO 9001 zertifiziertes Qualitäts- und Managementsystem garantiert. Legnago, 03.09.2014 Generaldirektor Leiter der Abteilung Forschung und RIELLO S.p.A. - Geschäftsleitung Brenner Entwicklung RIELLO S.p.A. - Geschäftsleitung Brenner Ing. U. Ferretti Ing. R. Cattaneo...
-
Seite 5: Inhaltsverzeichnis
INHALT BESCHREIBUNG DES BRENNERS ..........1.1 Mitgeliefertes Zubehör . -
Seite 6: Beschreibung Des Brenners
BESCHREIBUNG DES BRENNERS Gas-Gebläsebrenner mit einstufigem Betrieb. Abb. 1 D7180 1 – Luftdruckwächter 6 – Luftklappenregulierung 2 – 6 - polige Steckdose für Gasstrecke 7 – Kopfblock - Halter 3 – Steuergerät mit 7 - poliger Steckdose 8 – Druckanschluß 4 –... -
Seite 7: Satz Für Flüssiggas
SATZ FÜR FLÜSSIGGAS Zur Verfügung steht ein spezieller Satz, der nach der Montage an den Kopf von Erdgasbrennern den Betrieb mit Flüssiggas ermöglicht. Für die Installation des “Flüssiggassatzes” auf die ihm anliegenden Anweisungen Bezug nehmen. Der Satz muss in Konformität mit den örtlichen Gesetzen und Vorschriften installiert werden. SATZ DICHTHEITSKONTROLLE Zur Verfügung steht ein spezieller Satz für die Überprüfung der Dichtheit des Ventils der Gasstrecke. -
Seite 8: Abmessungen
ABMESSUNGEN ÷ ÷ D6340 ARBEITSFELD Der Arbeitsfeld ist in Übereinstimmung mit den Vorschriften der Norm EN 676 festgelegt (bis 3,4 zum - 0,2 mbar). Der Brenner ist nach den von Norm EN 746-2 für das ganze ausgerüstete Gerät vorgesehenen Genehmi- gungsbedingungen für einen Betrieb mit Brennkammer auf Unterdruck (bis zu - 2 mbar) anwendbar. -
Seite 9: Vom Gasdruck Am Brennerkopf Abhängige Brennerleistung
VOM GASDRUCK AM BRENNERKOPF ABHÄNGIGE BRENNERLEISTUNG Bei einem an dem Verbindungsrohr (M2, siehe Kap. 3.5, Seite 7) gemessenen Druck von 9,9 mbar, mit einem feuerraumseitigen Druck von 0 mbar und mit Gas G20 - unterer Heizwert = 10 kWh/m (8.570 kcal/m ), er- reicht man die Höchstleistung. -
Seite 10: Betriebsposition
BETRIEBSPOSITION Der Brenner darf ausschließlich i n d e n i n 1 , 2 , 3 , 5 , 6 u n d 7 gezeigten Positionen funktionie- ren. Die in Position 5 gezeigte Instal- lation ist nur mit dem “Satz MUL- TIBLOC-Drehung”... -
Seite 11: Gasanschluss-Schema
GASANSCHLUSS–SCHEMA Zeichenerklärung – Gaszuleitung – Handabsperrschieber (Sonderzubehör) – Gasdruckmanometer (Sonderzubehör) – Filter – Gasdruckwächter – Sicherheitsventil – Gasdruckregler – Einstellventil D5209 M1 – Messung, Anschlußdruck M2 – Messung, Brenner- Kopfdruck FÜHLER - UND ELEKTRODENSTELLUNG ACHTUNG Abb. 6 Das Einfügen der Platte (1) in der Abflachung der Elektrode (2) nachprüfen. -
Seite 12: Elektrisches Verdrahtungsschema
3.7 ELEKTRISCHES VERDRAHTUNGSSCHEMA ZEICHENERKLÄRUNG – Kondensator CN1 – Verbinder Fühler – Zündelektrode – 1. Stufe Stundenzähler MV – Motor PA – Minimalluftdruckwächter PG – Minimalgasdruckwächter – Fernentstörung SO – Flammenfühler – Störabschaltung-Fernmeldung (230V - 0,5A max.) T6A – Sicherung – Brenner-Erdung –... -
Seite 13: Betrieb
BETRIEB EINSTELLUNG DER BRENNERLEISTUNG Die Anbringung des Brenners am Heizkessel, die Einstellung und die Endprüfung müssen unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, ihrer Temperatur und der durchschnittlichen Wasser- oder Lufttemperatur des Heizkessels. -
Seite 14: Luftklappeneinstellung
LUFTKLAPPENEINSTELLUNG, (Abb. 8, Seite 9) Beim ersten Anfahren muss die oberen Luftklappe immer auf Raste 1 gestellt sein. Die Luftklappe wird im Werk für die minimale Leistung eingestellt. Zur Einstellung wie folgt vorgehen: ❱ Die Mutter (9) lockern und die Schraube (8) betätigen. ❱... -
Seite 15: Betriebsablauf
4.7 BETRIEBSABLAUF Störabschaltung Normal wegen Nichtzündung Thermostat Motor Zündtransformator Ventil Flamme Störabschaltung D5007 40s min. 3s max. 40s min. 3s max. Wird durch die Kontrollampe am Steuer- und Überwachungsgerät signalisiert (4, Abb. 1, Seite 2). 4.8 WIEDERANLAUFFUNKTION Das Steuergerät ermöglicht den erneuten Anlauf bzw. die vollständige Wiederholung des Anfahrprogramms für max. -
Seite 16: Wartung
WARTUNG Vor der Durchführung von Reinigungs- oder Kontrollarbeiten, immer die elektrische Versorgung zum Brenner durch Betätigung des Hauptschalters der Anlage abschalten und das Gasabsperrven- til schließen. Der Brenner bedarf regelmäßiger Wartung, die von autorisiertem Personal und in Übereinstimmung mit ört- lichen Gesetzen und Vorschriften ausgeführt werden muss. -
Seite 17: Störungen / Abhilfe
SIGNAL MÖGLICHE URSACHE Minimalluftdruckwächter schließt nicht oder ist vor dem Schließen des Begrenzungsthermostaten bereits geschlossen: 3 Blinken – Defekt am Luftdruckwächter; – Luftdruckwächter schlecht eingestellt. Licht in der Brennkammer vor dem Einschalten und beim Ausschalten des Brenners: 4 Blinken – Vorhandensein von Fremdlicht vor oder nach der Umschaltung des Begrenzungsthermostaten;... - Seite 18 STÖRUNGEN MÖGLICHE URSACHE ABHILFE Der Anschluss Phase - Nulleiter ist Umpolen. verwechselt. Kein oder unwirksames Erdungska- Instand setzen. Der Brenner führt den bel. Vorbelüftungs- und Gemäß den Angaben dieser Anleitung Zündzyklus regulär Der Ionisationsfühler hat eine Kurz- den richtigen Lage prüfen und den Ioni- aus;...
-
Seite 19: Betriebsstörungen
6.2 BETRIEBSSTÖRUNGEN STÖRUNGEN MÖGLICHE URSACHE ABHILFE Richtige Position überprüfen und ggf. gemäß den Angaben in dieser Anleitung Geerdeter Fühler. korrekt einstellen. Ionisationsfühler reinigen oder ersetzen. Der Brenner geht Netzgasdruck überprüfen oder Magnet- während des 4-maliges Erlöschen der Flamme. ventil gemäß den Angaben in dieser Betriebs in Störab- Anleitung einstellen.
