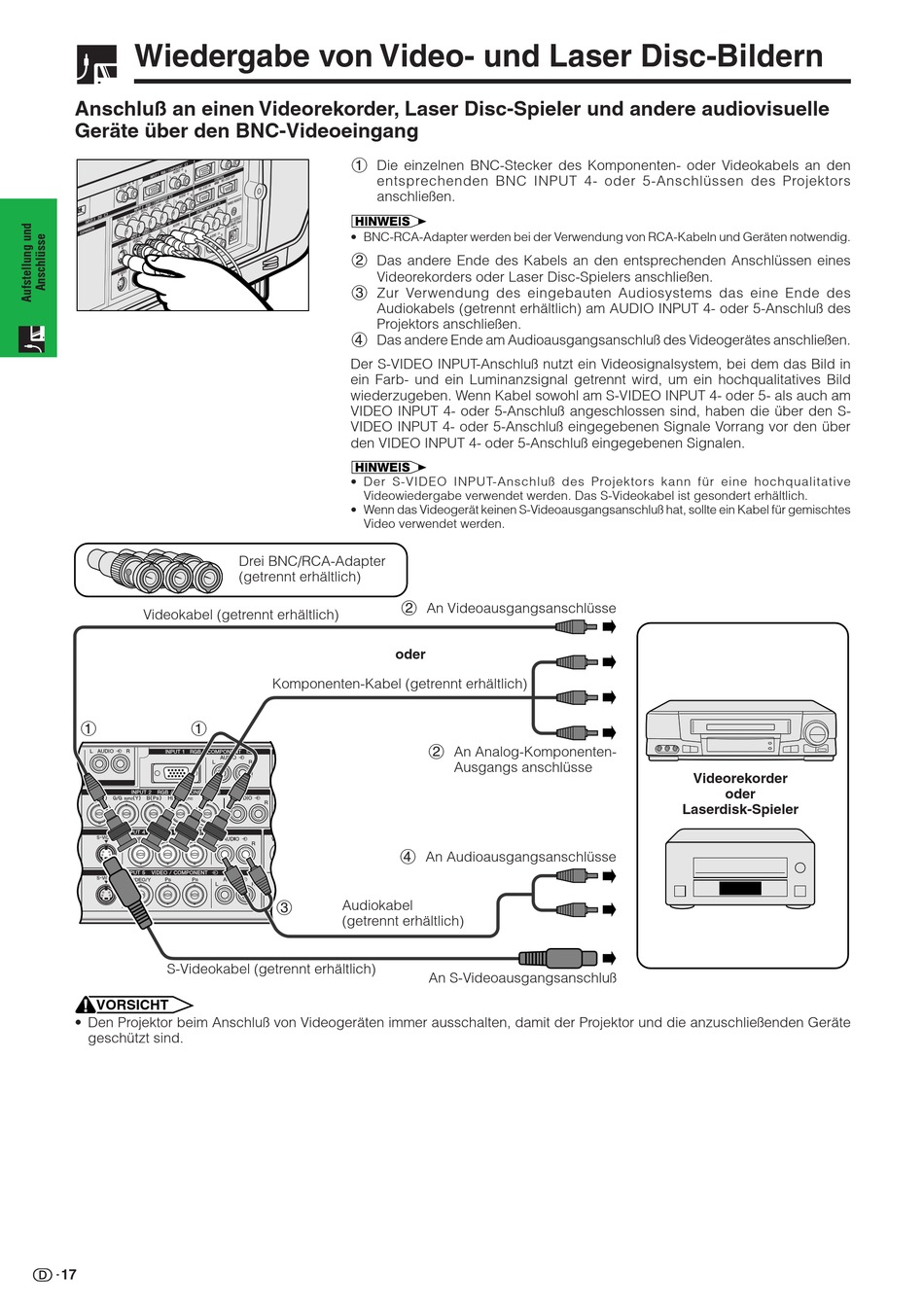

Wiedergabe von Video- und Laser Disc-Bildern
Anschluß an einen Videorekorder, Laser Disc-Spieler und andere audiovisuelle
Geräte über den BNC-Videoeingang
Videokabel (getrennt erhältlich)
1
1
S-Videokabel (getrennt erhältlich)
VORSICHT
• Den Projektor beim Anschluß von Videogeräten immer ausschalten, damit der Projektor und die anzuschließenden Geräte
geschützt sind.
17
1 Die einzelnen BNC-Stecker des Komponenten- oder Videokabels an den
entsprechenden BNC INPUT 4- oder 5-Anschlüssen des Projektors
anschließen.
• BNC-RCA-Adapter werden bei der Verwendung von RCA-Kabeln und Geräten notwendig.
2 Das andere Ende des Kabels an den entsprechenden Anschlüssen eines
Videorekorders oder Laser Disc-Spielers anschließen.
3 Zur Verwendung des eingebauten Audiosystems das eine Ende des
Audiokabels (getrennt erhältlich) am AUDIO INPUT 4- oder 5-Anschluß des
Projektors anschließen.
4 Das andere Ende am Audioausgangsanschluß des Videogerätes anschließen.
Der S-VIDEO INPUT-Anschluß nutzt ein Videosignalsystem, bei dem das Bild in
ein Farb- und ein Luminanzsignal getrennt wird, um ein hochqualitatives Bild
wiederzugeben. Wenn Kabel sowohl am S-VIDEO INPUT 4- oder 5- als auch am
VIDEO INPUT 4- oder 5-Anschluß angeschlossen sind, haben die über den S-
VIDEO INPUT 4- oder 5-Anschluß eingegebenen Signale Vorrang vor den über
den VIDEO INPUT 4- oder 5-Anschluß eingegebenen Signalen.
• Der S-VIDEO INPUT-Anschluß des Projektors kann für eine hochqualitative
Videowiedergabe verwendet werden. Das S-Videokabel ist gesondert erhältlich.
• Wenn das Videogerät keinen S-Videoausgangsanschluß hat, sollte ein Kabel für gemischtes
Video verwendet werden.
Drei BNC/RCA-Adapter
(getrennt erhältlich)
2 An Videoausgangsanschlüsse
oder
Komponenten-Kabel (getrennt erhältlich)
4 An Audioausgangsanschlüsse
3
Audiokabel
(getrennt erhältlich)
2 An Analog-Komponenten-
Ausgangs anschlüsse
An S-Videoausgangsanschluß
Videorekorder
oder
Laserdisk-Spieler
