Powerdynamo, Installa onsanleitung für Yamaha RDX 125
6 von 14

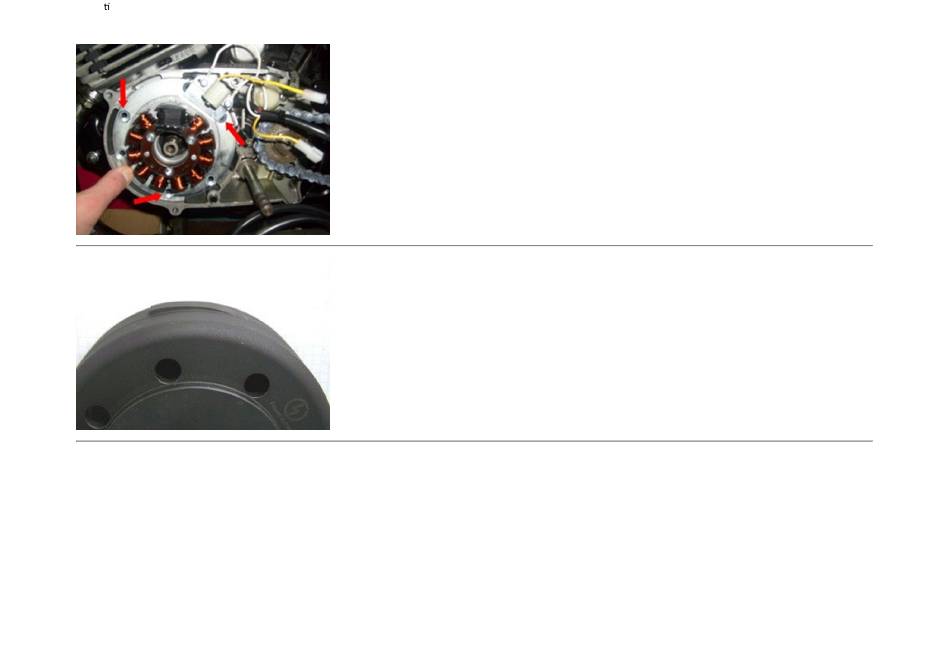

Setzen Sie die Grundplatte auf den Motor und schrauben Sie die beiden unteren
Senkkopfschrauben M6x16 lose ein.
Anschließend entfernen Sie die eine Senkkopfschraube M3 des Sensorhalters (wie oben
beschrieben), schieben die Halteplatte ein wenig beiseite und schrauben die dritte
Befestigungsschraube der Grundplatte ein.
Nachdem Sie alle drei Halteschrauben festgezogen haben, bringen Sie den Sensor wieder in
seine Position und ziehen auch die 2 Senkkopfschrauben M3 (sehr vorsichtig) fest.
Sehen Sie sich den neuen Rotor an. Sie werden auf seinem Außenumfang zwei erhabenen
Zeichen (Nasen) finden. Sie liefern den Zündimpuls in dem Augenblick, wenn sie den Sensor
erreichen.
Bitte vergessen Sie nicht, dass Ihr Yamaha-Motor ein "Linksläufer" ist (wenn man auf den
Motor drauf schaut).
