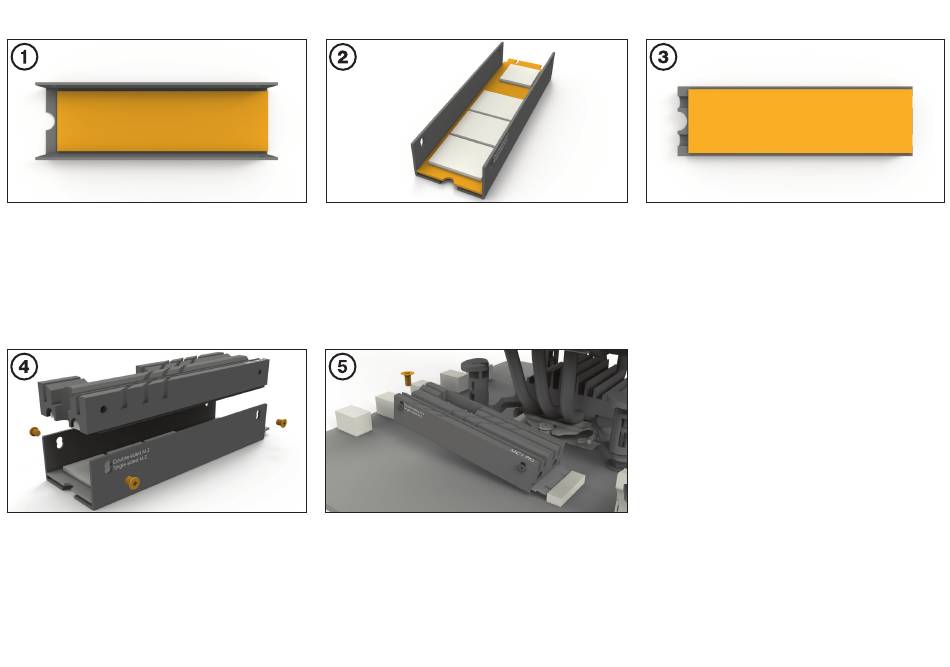

The following parts are needed for this:
1x M.2 Cooler* (1), 1x Cooling backplate (2), 4x M2 screws (3), 1x Cross-tip screwdriver (4)
The protective covering of the thermalpad
Vor der Montage muss zunächst die
must be removed from the backside
Schutzfolie von der Kühler-Backplate (2)
of the Cooling backplate (2) prior to
entfernt werden.
installation.
Place the M.2 Cooler (1) onto the drive.
Platzieren Sie den M.2 Kühler (1) auf den
Next screw the M2 screws (3) tight to
Speicher. Anschließend verschrauben
connect the Cooler (1) with the Cooler
Sie den Kühler (1) mit Hilfe der M2
backplate (2). Push the M.2 Cooler (1)
Schrauben (3) mit der Kühler-Backplate.
softly to make this process easier.
Hier hilft leichtes Drücken gegen den
M.2 Kühler (1).
* Compatible with M.2 2280
**Kompatibel mit M.2 2280
Es werden folgende Bauteile benötigt:
1x M.2 Kühler** (1), 1x Kühler-Backplate (2), 4x M2 Schrauben (3), 1x Kreuzschraubendreher (4)
Place the M.2 Drive onto the thermalpad.
Platzieren Sie den M.2 Speicher auf das
Take care for the openings of the screw
Thermalpad. Achten Sie darauf, dass
to be in line.
die Aussparungen für die Schraube zur
Befestigung am Mainboard übereinander
liegen.
Put the Drive into the M.2 slot and tighten
Stecken Sie den Speicher in die
the screw onto your motherboard.
Schnittstelle Ihres Mainboards und
schrauben Sie ihn fest.
Remove the protective covering of the
Entfernen Sie die Schutzfolie des
thermalpad from the upper side of the
Thermalpads an der Oberseite des
M.2 Cooler (1).
M.2 Kühlers (1).
