Montage und Verdrahtung
4.10
Anzugsdrehmoment für den Steckverbinder

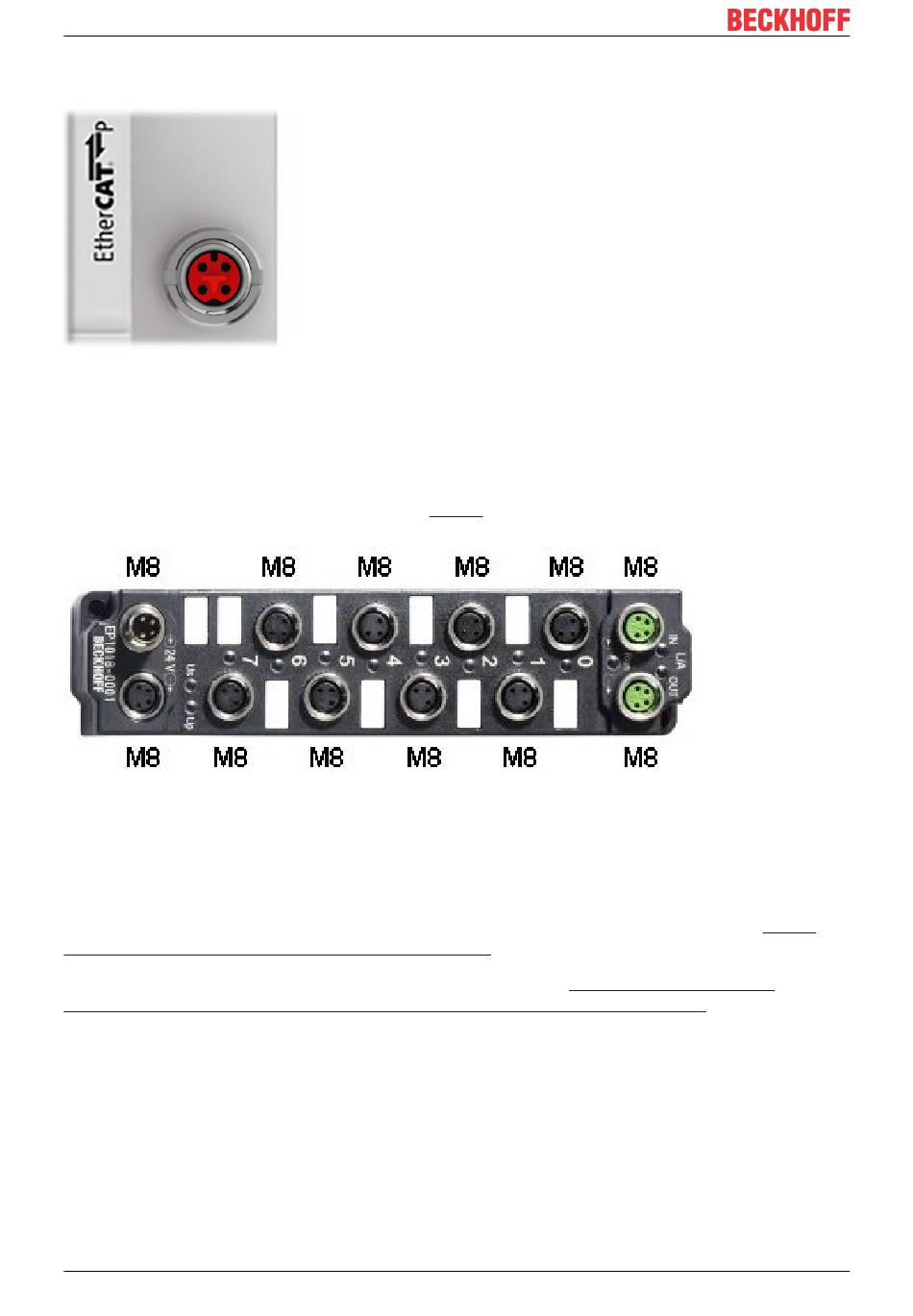

Abb. 31: M8 EtherCAT-P-Anschluss
Bei der Montage des M8 EtherCAT-P-Steckverbinders ist folgendes zu beachten:
M8-Steckverbinder
Es wird empfohlen die M8-Steckverbinder mit einem Drehmoment von 0,4 Nm festzuziehen. Bei
Verwendung des Drehmoment-Schraubendrehers ZB8800 ist auch ein max. Drehmoment von 0,5 Nm
zulässig.
Abb. 32: EtherCAT Box mit M8-Steckverbindern
4.11
Verkabelung
Eine Auflistung der EtherCAT-P-Kabel, EtherCAT-Kabel, Powerkabel, Sensorkabel, Ethernet-/EtherCAT-
Steckverbinder sowie feldkonfektionierbare Steckverbinder finden Sie unter dem folgenden Link: https://
beckhoff.de/german/ethercat-box/ethercat_box_cables.htm
Die dazugehörigen Datenblätter finden Sie unter dem folgenden Link: https://beckhoff.de/german/
downloadfinder/default.htm?id=109075571109075577&cat1=40717316&cat2=90800914
EtherCAT-P-Kabel
Für die Verbindung von EtherCAT P stehen konfektionierte M8-Kabel in verschiedenen Längen und den
Varianten: Stecker – offenes Ende, Stecker – Stecker oder Stecker – Buchse zur Verfügung.
38
Version: 1.4
EK1310
