RIDGID PC116 Bedienungsanleitung
Elektro-rohrabschneider
Verwandte Anleitungen für RIDGID PC116
Inhaltszusammenfassung für RIDGID PC116

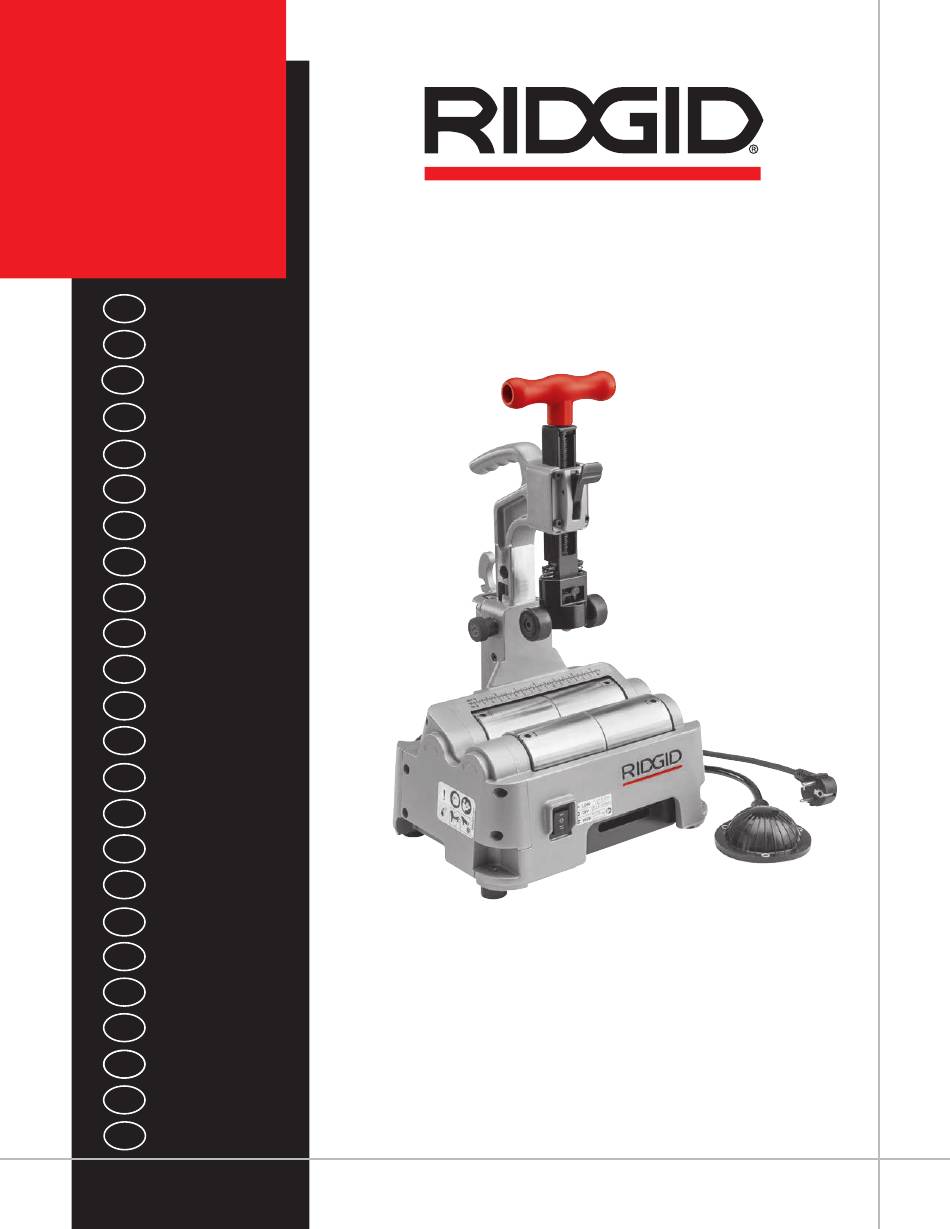

- Seite 1 PC116 Power Tubing Cutter P. 115 P. 131 P. 147 P. 163 P. 179 P. 197 P. 213 P. 229 P. 245 P. 261 P. 279 P. 295 P. 311 P. 327 P. 345 RIDGE TOOL COMPANY P. 361 P. 379...
-
Seite 49: Formular Zum Festhalten Der Geräteseriennummer
Lesen Sie diese Bedienungsanleitung vor dem Gebrauch des Geräts sorgfältig durch. Die Unkenntnis und Nichtbeachtung des Inhalts Elektro-Rohrabschneider PC116/PTC-400 dieser Bedienungsanleitung kann zu Stromschlag, Brand und/oder Notieren Sie unten die Seriennummer und bewahren Sie diese auf. Sie finden die Produkt-Seriennummer auf dem Typenschild. - Seite 50 Elektrische Sicherheit ....................................49 Sicherheit von Personen ..................................50 Sachgemäßer Umgang mit Elektrowerkzeugen ..........................50 Wartung ........................................51 Spezifische Sicherheitsinstruktionen..............................51 RIDGID Kontaktinformationen ................................51 Beschreibung ......................................... 51 Technische Daten ......................................52 Standardausstattung ....................................53 Zusammenbau ......................................53 Montage auf einer Werkbank ................................53 Inspektion vor der Benutzung ................................
-
Seite 51: Sicherheitssymbole
Elektro-Rohrabschneider PC116/PTC-400 Sicherheitssymbole Wichtige Sicherheitshinweise werden in dieser Bedienungsanleitung und auf dem Produkt mit bestimmten Sicherheitssym- bolen und Warnungen gekennzeichnet. Dieser Abschnitt enthält Erläuterungen zu diesen Warnhinweisen und Symbolen. Dies ist das allgemeine Gefahrensymbol. Es weist auf mögliche Verletzungsgefahren hin. Beachten Sie alle Hinweise mit diesem Symbol, um Verletzungs- oder Lebensgefahr zu vermeiden. -
Seite 52: Sicherheit Von Personen
Elektro-Rohrabschneider PC116/PTC-400 • Halten Sie Elektrowerkzeuge von Regen und Nässe • Tragen Sie geeignete Kleidung. Tragen Sie keine weiten fern. Das Eindringen von Wasser in ein Elektrowerkzeug er- Kleidungsstücke oder Schmuck. Halten Sie Haare und höht die Stromschlaggefahr. Kleidung von bewegenden Teilen fern. Weite Kleidung, Schmuck oder lange Haare können von bewegten Teilen... -
Seite 53: Wartung
Wenn Sie Fragen zu diesem RIDGID®-Produkt haben: Spezifische Sicherheitsinstruktionen – Wenden Sie sich an Ihren örtlichen RIDGID®-Händler. – Einen RIDGID Kontaktpunkt in Ihrer Nähe finden Sie WARNUNG auf RIDGID.com. Dieser Abschnitt enthält wichtige Sicherheitshinwei- – Wenden Sie sich an die Abteilung Technischer se, die speziell für dieses Werkzeug gelten. -
Seite 54: Technische Daten
(optionales Zubehör) Innenrohrfrä- seranschluss Schalteretikett Max. Rohrlänge ....20' (6 m) Motor Typenschild Typ ........... Universal Abbildung 1 – RIDGID® Elektro-Rohrabschneider PC116/ Spannung ........100-120V 220-240V PTC-400 Strom ..........5,8 A 3,0 A Frequenz ........50/60 Hz 50/60 Hz Leistung ........705 W 705 W Die gerätespezifischen Informationen finden Sie auf dem Typenschild. -
Seite 55: Standardausstattung
Gerät oder Bedie- Einzelheiten über die Ausrüstung, die mit bestimmten Ma- nelemente Ihnen aus den Händen gleiten. Reinigen und schinen geliefert wird, finden Sie im RIDGID-Katalog. pflegen Sie die Maschine entsprechend der Wartungs- HINWEIS Für die Auswahl der geeigneten Materialien,... -
Seite 56: Vorbereiten Von Maschine Und Arbeitsbereich
Überschreiten Sie die angegebene Kapazität der sicherzustellen, dass sie in funktionsfähigen Zustand Stütze nicht. Wenn Rohrabschneider und Stütze auf der sind. gleichen Ebene liegen, verwenden Sie die RIDGID Rohr- Vorbereiten von Maschine und stütze PC116TS, um das Rohr zu stützen. Arbeitsbereich Bei der Arbeit auf einer Werkbank oder einem anderen erhöhten Arbeitsbereich können verschiedene RIDGID... -
Seite 57: Bedienungsanleitung
Stützenkopf zu heben oder zu senken. Die Stütze ist für die Platzierung auf derselben ebenen Fläche wie der Rohrab- schneider PC116/PTC-400 Cutter vorgesehen. Siehe Abbil- dung 3. Bei Bedarf können geeignete Distanzstücke (etwa ein Holzklotz) verwendet werden, um die Stütze anzuheben. -
Seite 58: Einstellen Des Rohrabschneiders Auf Verschiedene Rohrgrößen
Elektro-Rohrabschneider PC116/PTC-400 die Vorschubspindel 1 - 2 Umdrehungen (Abbildung 7B) Verfangen, Quetschungen und andere Ursachen zu verringern und Maschinenschäden zu vermeiden. und drücken Sie den Auslöser (Abbildung 7C), damit die Vorschubspindel zurückgezogen wird (sie ist federbela- Kontrollieren Sie, ob die Maschine und der Arbeitsbereich stet –... -
Seite 59: Rohre Schneiden
Elektro-Rohrabschneider PC116/PTC-400 los. Wenn Geschwindigkeitsstufe II-High aktiv ist, wechseln Sie auf Geschwindigkeitsstufe I-Low und versuchen Sie es erneut. Wenn Geschwindigkeitsstufe I-Low aktiv ist, wenden Sie für das Werkstück eine andere Schneidmethode an, bei- Stützrollen spielsweise einen manuellen Rohrabschneider. Zum Wechseln der Geschwindigkeitsstufe lassen Sie den Fußschalter los und lassen Sie den Rohrabschneider kom-... -
Seite 60: Fräsen Des Innenrohrs
Elektro-Rohrabschneider PC116/PTC-400 Ausrichtung der Rohrstützen. Bei einigen Rohrmateri- alien kann ein leichtes zusätzliches Anziehen der Vor- schubspindel erforderlich sein, um die Schnittführung zu verbessern. 9. Nehmen Sie den Fuß vom Fußschalter. Bewegen Sie dann den Schalter I-Niedrig/O-OFF (AUS)/II-Hoch in die Position O-OFF (AUS). -
Seite 61: Aufbewahrung
Elektro-Rohrabschneider PC116/PTC-400 Rollen sauber und frei von Schmutz und Ablagerungen. Halten Sie den Innenrohrfräser für maximale Effizienz sau- ber und frei von Spänen. Entfernen Sie Staub und Verunreinigungen von den Ent- lüftungsöffnungen des Motors. Schmierung Schmieren Sie monatlich (oder bei Bedarf öfter) alle frei- liegenden beweglichen Teile des Elektro-Rohrabschnei- ders und der Stütze PC116TS (wie z. -
Seite 62: Motor-Überstromschutz
Elektro-Rohrabschneider PC116/PTC-400 Motor-Überstromschutz 10.28” (261 mm) Der Elektro-Rohrabschneider ist mit einem Überstrom- 0.71” (18 mm) schutz ausgestattet, der die Maschine zum Schutz des Schraube Füße Motors abschaltet, wenn dieser zu viel Strom zieht. Sollte sich die Maschine unerwartet abschalten, lassen Sie den Fußschalter los. -
Seite 63: Fehlerbehebung
Elektro-Rohrabschneider PC116/PTC-400 Scannen Sie den QR-Code unten, um die Literatur und das Video zum PC116/PTC-400 aufzurufen. 0.2” (5 mm) Min. Abbildung 18 – Überprüfen der Bürstenlänge Fehlerbehebung PROBLEM MÖGLICHE URSACHEN LÖSUNG Übermäßige Falsche Betriebsgeschwindigkeit. Siehe Auswahl der Betriebsgeschwindigkeit. Vibrationen während Schneiden Sie kein sichtbar verbogenes Rohr. -
Seite 64: Wartung Und Reparatur
Zur Vermeidung schwerer Verletzungen verwenden Sie nur speziell für den RIDGID Elektro-Rohrabschnei- der PC116/PTC-400 entwickelte und empfohlene Zube- hörteile wie die hier aufgeführten. Best.- Beschreibung 64903 Rohrstütze PC116TS für die Verwendung mit PC116/ PTC-400 66253 PC116 220-240V Motorkohlebürste 66248 PC116 100-120V Motorkohlebürste 56662 VJ-99 28”... - Seite 132 PC116/PTC-400 motordriven rörkap 944-732-258.09_REV C...
-
Seite 399: Ео Сәйкестік Мәлімдемесі
EC DECLARATION RIDGID ® PC116/PTC-400 Power Tubing Cutter DEKLARACJA ZGODNOŚCI WE ż ż ą ż EC DECLARATION OF CONFORMITY ę ż ą ś ż DÉCLARATION DE CONFORMITÉ CE DECLARAÇÃO DE CONFORMIDADE CE DECLARAȚIE DE CONFORMITATE CE ă ă ș ă...
