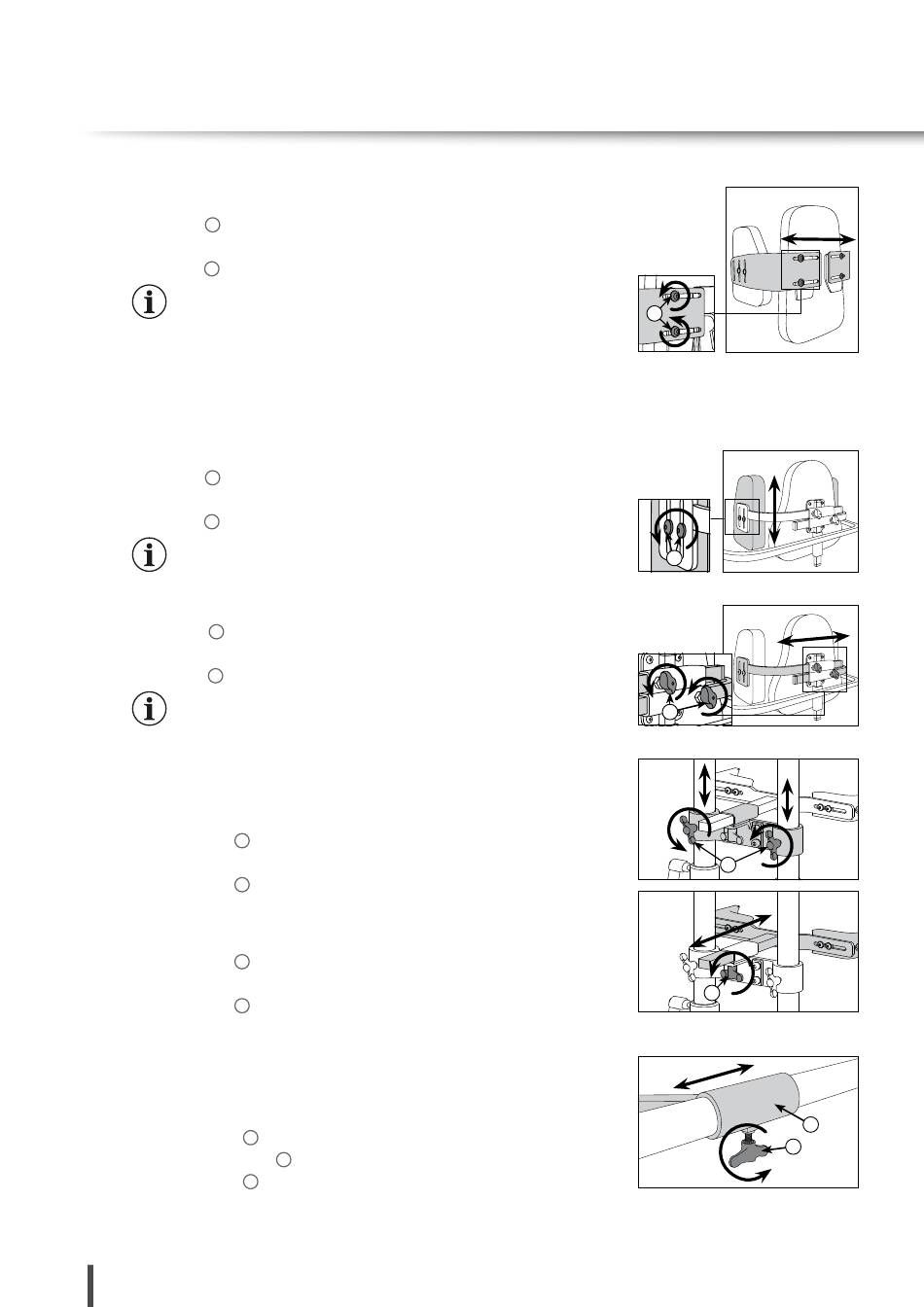

5. Einstellen des Gerätes
Breitenverstellung
Schrauben gegen den Uhrzeigersinn lösen.
1
Seitenführungspelotte in der Breite einstellen.
Schrauben im Uhrzeigersinn wieder fest anziehen.
1
Wiederholen Sie den Vorgang um die zweite Pelotte einzustellen.
5.13 S E I T E N FÜ H R U N G S P E LOT T E N
(MONTAGE AN DER RÜCKEN PELOT TE, OPTIONAL)
Höhenverstellung
Schrauben gegen den Uhrzeigersinn lösen.
1
Seitenführungspelotte in der Höhe einstellen.
Schrauben im Uhrzeigersinn wieder fest anziehen.
1
Wiederholen Sie den Vorgang um die zweite Pelotte einzustellen
Breitenverstellung
Mini-Wings gegen den Uhrzeigersinn lösen.
1
Seitenführungspelotte in der Breite einstellen.
Mini-Wings im Uhrzeigersinn wieder fest anziehen.
1
Wiederholen Sie den Vorgang um die zweite Pelotte einzustellen.
5.14 S P I N E N P E LOT T E (O P T I O N A L )
Höhenverstellung
Flügelschraube gegen den Uhrzeigersinn lösen.
1
Brustpelotte auf gewünschte Höhe einstellen.
Flügelschraube im Uhrzeigersinn wieder fest drehen.
1
Tiefenverstellung
Flügelschraube gegen den Uhrzeigersinn an der Halterung lösen.
2
Brustpelottenhalter in der Tiefe verstellen.
Flügelschraube im Uhrzeigersinn wieder fest drehen.
2
5.15 R Ü C K E N P E LOT T E (O P T I O N A L )
Tiefenverstellung
Flügelschrauben gegen den Uhrzeigersinn lösen.
1
Rückenpelottenhalter
Flügelschrauben im Uhrzeigersinn wieder fest anziehen.
1
26
in der Tiefe einstellen.
