Tischplattenschrägverstellung; Armauflagen (Optional); Brustpelotte (Optional); Seitenführungspelotte (An Der Brustpelotte, Optional) - Rehatec Typ 108 Gebrauchsanweisung

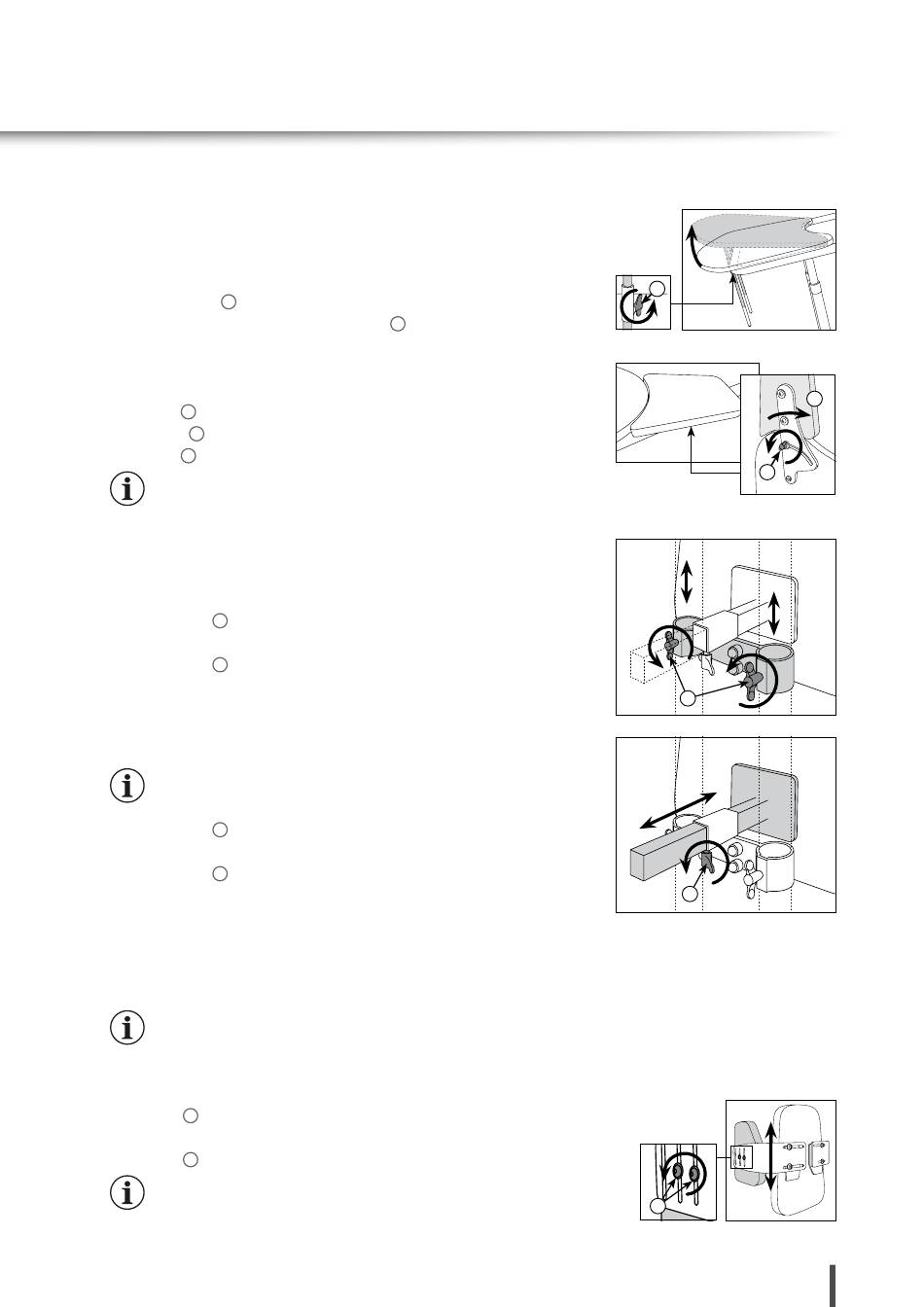

Tischplattenschrägverstellung
Die Tischplattenschrägverstellung wird standardmäßig beim Untergestell
Multi verbaut, dadruch können Sie den Tisch beim Verstellen der Neigung
wieder in eine horizontale Lage versetzen.
Flügelschrauben gegen den Uhrzeigersinn lösen. Tisch auf die ge-
1
wünschte Höhe anheben. Flügelschrauben
5.10 A R M AU F L AG E N (O P T I O N A L )
Mini-Wing gegen den Uhrzeigersinn lösen.
1
Armauflage arretieren.
2
Mini-Wing im Uhrzeigersinn wieder fest anziehen.
1
Wiederholen Sie den Vorgang um die andere Armauflage einzustellen.
5.11 B R U S T P E LOT T E (O P T I O N A L )
Höhenverstellung
Flügelschraube gegen den Uhrzeigersinn lösen.
1
Brustpelotte auf gewünschte Höhe einstellen.
Flügelschraube im Uhrzeigersinn wieder fest drehen.
1
Tiefenverstellung
Klappen Sie den Tisch zur besseren Zugänglichkeit der Verstellung der
Brustpelotten tiefe vollständig nach oben.
Flügelschraube gegen den Uhrzeigersinn an der Halterung lösen.
2
Brustpelottenhalter in der Tiefe verstellen.
Flügelschraube im Uhrzeigersinn wieder fest drehen.
2
5.12 S E I T E N FÜ H R U N G S P E LOT T E N
(M O N TAG E A N D E R B R U S T P E LOT T E , O P T I O N A L )
Die Brustpelotte muss vor Verstellung vom Gerät entfernt und nach der
Verstellung wieder Montiert werden (siehe Kapitel „6.11 Brust pelotte").
Höhenverstellung
Schrauben gegen den Uhrzeigersinn lösen.
1
Seitenführungspelotte in der Höhe einstellen.
Schrauben im Uhrzeigersinn wieder fest anziehen.
1
Wiederholen Sie den Vorgang um die zweite Pelotte einzustellen.
