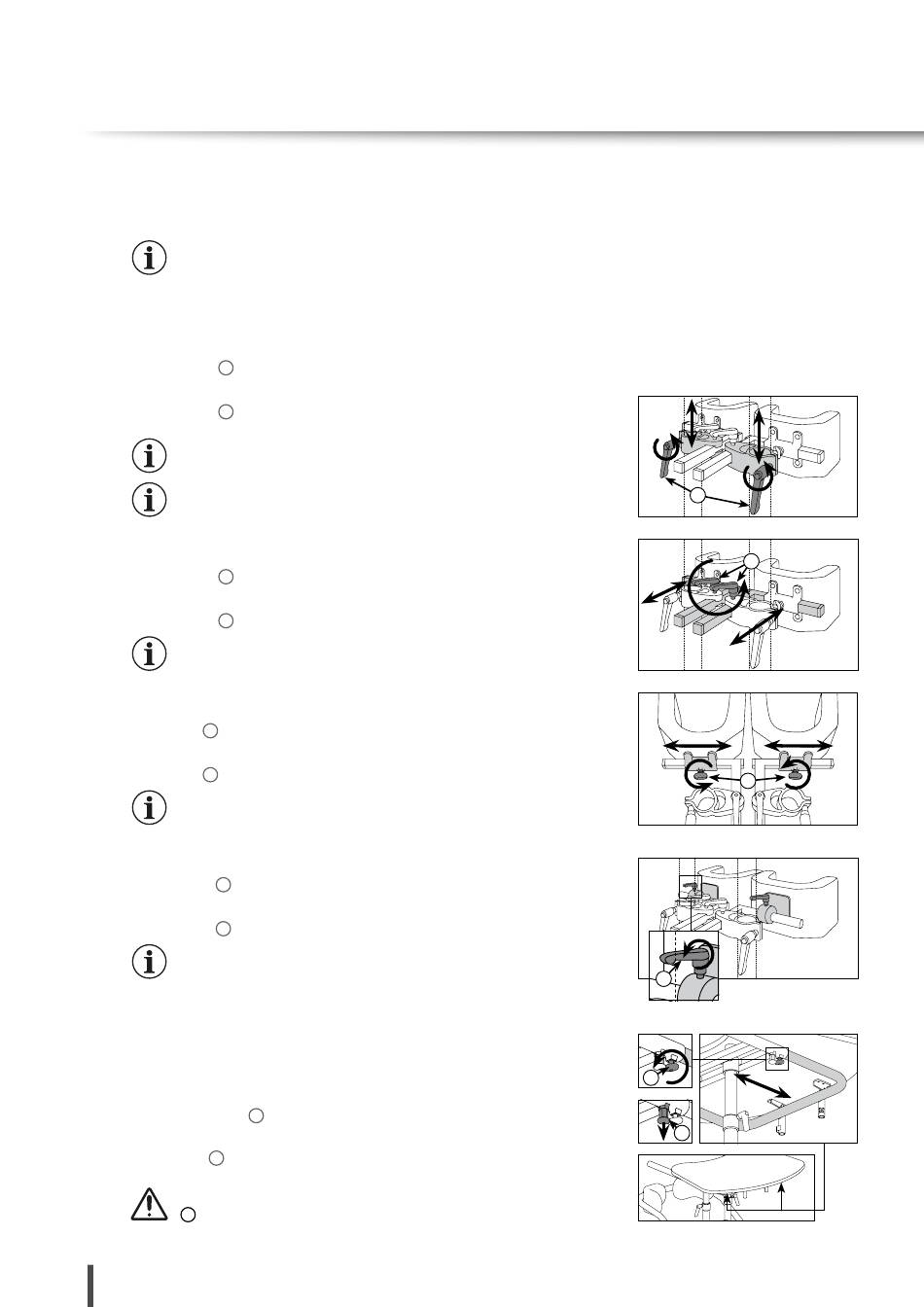

5. Einstellen des Gerätes
5. 8 K N I E P E LOT T E N
(E I N Z E L N V E R S T E L L B A R , O P T I O N A L )
Die Verstellmöglichkeiten beziehen sich auf die optional erhältlichen,
einzel verstellbaren Halterungen, die bei den U­förmigen und den
anatomischen Kniepelotten verwendet werden können.
Höhenverstellung
Klemmhebel gegen den Uhrzeigersinn lösen.
1
Kniepelotte in die gewünschte Höhe schieben.
Klemmhebel im Uhrzeigersinn wieder fest anziehen.
1
Durch Lösen der Klemmhebel können Sie auch eine horizontale Winke­
lung der Kniepelotten einstellen.
Wiederholen Sie den Vorgang um die andere Kniepelotte einzustellen.
Tiefenverstellung
Klemmhebel gegen den Uhrzeigersinn lösen.
2
Kniepelotte in der Tiefe verstellen.
Klemmhebel im Uhrzeigersinn wieder fest anziehen.
2
Wiederholen Sie den Vorgang um die andere Kniepelotte einzustellen.
Breitenverstellung
Mini-Wing gegen den Uhrzeigersinn lösen.
1
Kniepelotte in der Breite anpassen.
Mini-Wing im Uhrzeigersinn wieder fest anziehen.
1
Wiederholen Sie den Vorgang um die andere Kniepelotte einzustellen.
Winkelverstellung
Klemmhebel gegen den Uhrzeigersinn lösen.
1
Kniepelotte in der Winkelung anpassen.
Klemmhebel im Uhrzeigersinn wieder fest anziehen.
1
Wiederholen Sie den Vorgang um die andere Kniepelotte anzupassen.
5.9 T H E R A P I E T I S C H
Tischtiefenverstellung
Beide Mini-Wings
1
Therapietisch in der Tiefe verstellen.
Mini-Wings im Uhrzeigersinn wieder fest anziehen.
1
Die maximale Verstellung ist erreicht, wenn der Arretierbolzen
auslöst.
2
24
(nur bei 3-Ebenen Kniepelotten, optional)
(optional)
gegen den Uhrzeigersinn lösen.
1
2
1
1
1
2
