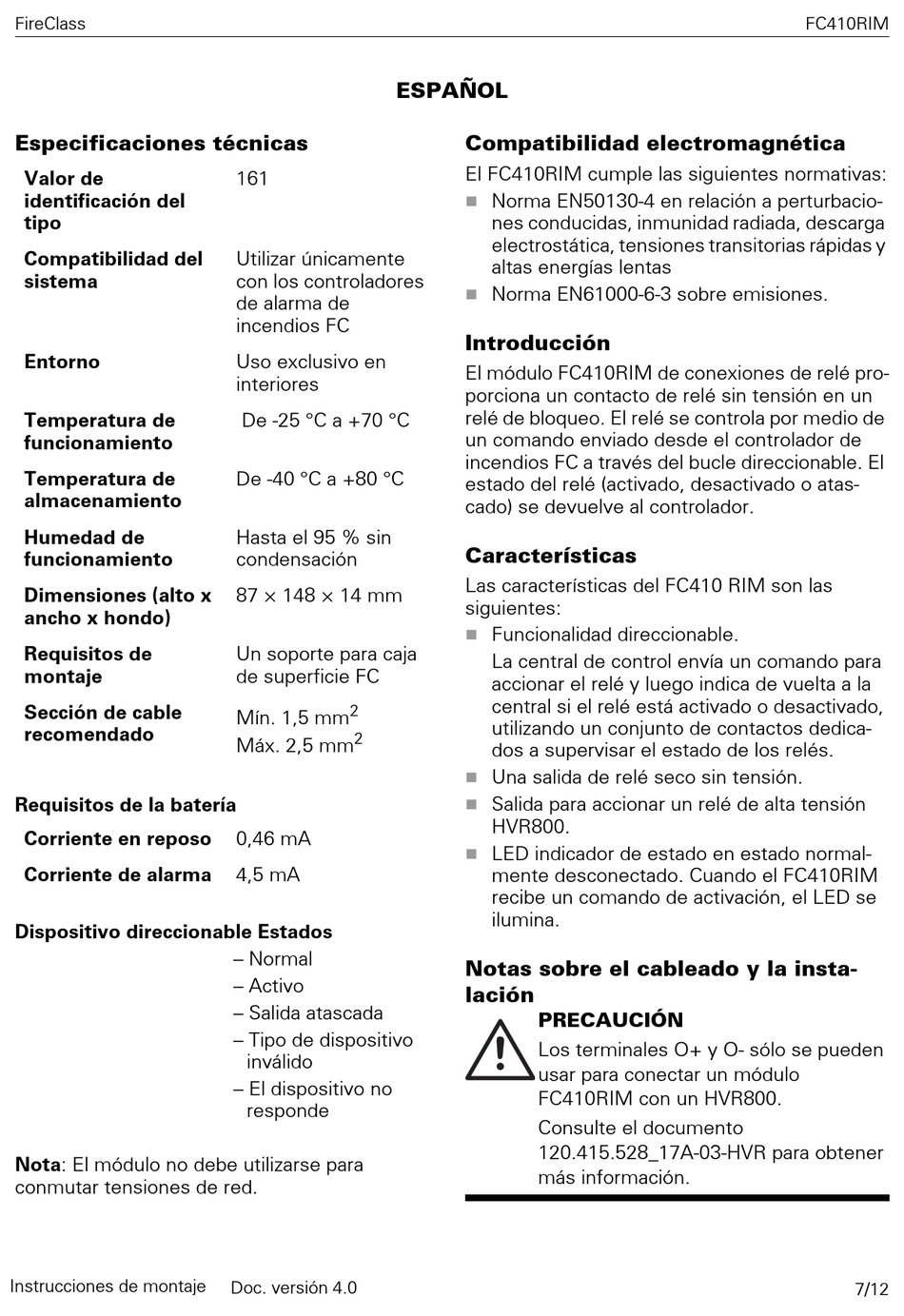

FireClass FC410RIM Anleitung Seite 7

FireClass
Especificaciones técnicas
Valor de
identificación del
tipo
Compatibilidad del
sistema
Entorno
Temperatura de
funcionamiento
Temperatura de
almacenamiento
Humedad de
funcionamiento
Dimensiones (alto x
ancho x hondo)
Requisitos de
montaje
Sección de cable
recomendado
Requisitos de la batería
Corriente en reposo
Corriente de alarma
Dispositivo direccionable Estados
Nota: El módulo no debe utilizarse para
conmutar tensiones de red.
Instrucciones de montaje
Fixing Instructions Doc. version 4.0
ESPAÑOL
161
Utilizar únicamente
con los controladores
de alarma de
incendios FC
Uso exclusivo en
interiores
De -25 °C a +70 °C
De -40 °C a +80 °C
Hasta el 95 % sin
condensación
87 × 148 × 14 mm
Un soporte para caja
de superficie FC
2
Mín. 1,5 mm
2
Máx. 2,5 mm
0,46 mA
4,5 mA
– Normal
– Activo
– Salida atascada
– Tipo de dispositivo
inválido
– El dispositivo no
responde
Doc. versión 4.0
Compatibilidad electromagnética
El FC410RIM cumple las siguientes normativas:
 Norma EN50130-4 en relación a perturbacio-
nes conducidas, inmunidad radiada, descarga
electrostática, tensiones transitorias rápidas y
altas energías lentas

Norma EN61000-6-3 sobre emisiones.
Introducción
El módulo FC410RIM de conexiones de relé pro-
porciona un contacto de relé sin tensión en un
relé de bloqueo. El relé se controla por medio de
un comando enviado desde el controlador de
incendios FC a través del bucle direccionable. El
estado del relé (activado, desactivado o atas-
cado) se devuelve al controlador.
Características
Las características del FC410 RIM son las
siguientes:
 Funcionalidad direccionable.
La central de control envía un comando para
accionar el relé y luego indica de vuelta a la
central si el relé está activado o desactivado,
utilizando un conjunto de contactos dedica-
dos a supervisar el estado de los relés.

Una salida de relé seco sin tensión.
 Salida para accionar un relé de alta tensión
HVR800.

LED indicador de estado en estado normal-
mente desconectado. Cuando el FC410RIM
recibe un comando de activación, el LED se
ilumina.
Notas sobre el cableado y la insta-
lación
PRECAUCIÓN
Los terminales O+ y O- sólo se pueden
usar para conectar un módulo
FC410RIM con un HVR800.
Consulte el documento
120.415.528_17A-03-HVR para obtener
más información.
FC410RIM
