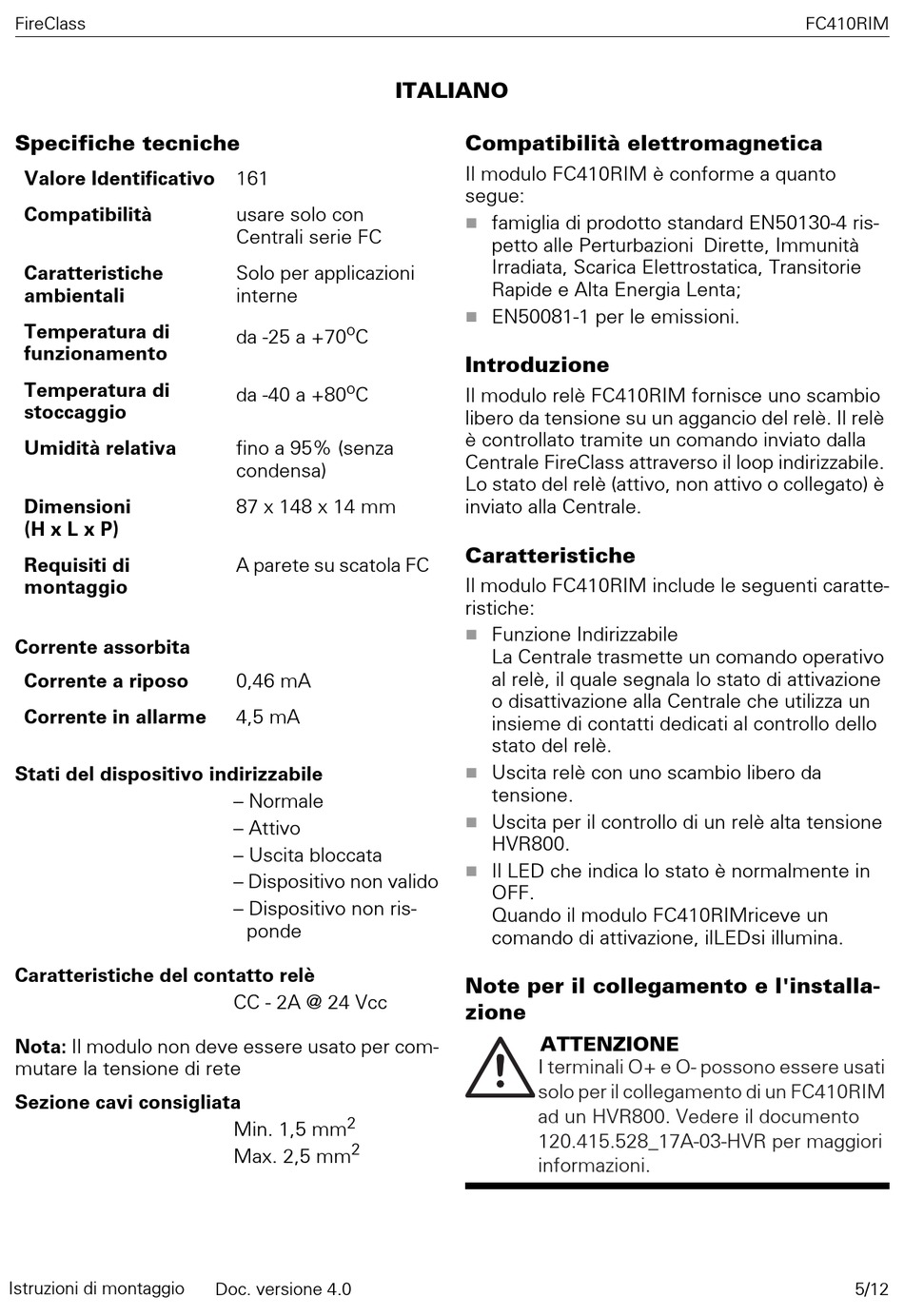

FireClass
Specifiche tecniche
Valore Identificativo
Compatibilità
Caratteristiche
ambientali
Temperatura di
funzionamento
Temperatura di
stoccaggio
Umidità relativa
Dimensioni
(H x L x P)
Requisiti di
montaggio
Corrente assorbita
Corrente a riposo
Corrente in allarme
Stati del dispositivo indirizzabile
Caratteristiche del contatto relè
Nota: Il modulo non deve essere usato per com-
mutare la tensione di rete
Sezione cavi consigliata
Istruzioni di montaggio
Fixing Instructions Doc. version 4.0
161
usare solo con
Centrali serie FC
Solo per applicazioni
interne
o
da -25 a +70 C
o
da -40 a +80 C
fino a 95% (senza
condensa)
87 x 148 x 14 mm
A parete su scatola FC
0,46 mA
4,5 mA
– Normale
– Attivo
– Uscita bloccata
– Dispositivo non valido
– Dispositivo non ris-
ponde
CC - 2A @ 24 Vcc
2
Min. 1,5 mm
2
Max. 2,5 mm
Doc. versione 4.0
ITALIANO
Compatibilità elettromagnetica
Il modulo FC410RIM è conforme a quanto
segue:

famiglia di prodotto standard EN50130-4 ris-
petto alle Perturbazioni Dirette, Immunità
Irradiata, Scarica Elettrostatica, Transitorie
Rapide e Alta Energia Lenta;
 EN50081-1 per le emissioni.
Introduzione
Il modulo relè FC410RIM fornisce uno scambio
libero da tensione su un aggancio del relè. Il relè
è controllato tramite un comando inviato dalla
Centrale FireClass attraverso il loop indirizzabile.
Lo stato del relè (attivo, non attivo o collegato) è
inviato alla Centrale.
Caratteristiche
Il modulo FC410RIM include le seguenti caratte-
ristiche:
 Funzione Indirizzabile
La Centrale trasmette un comando operativo
al relè, il quale segnala lo stato di attivazione
o disattivazione alla Centrale che utilizza un
insieme di contatti dedicati al controllo dello
stato del relè.

Uscita relè con uno scambio libero da
tensione.
 Uscita per il controllo di un relè alta tensione
HVR800.
 Il LED che indica lo stato è normalmente in
OFF.
Quando il modulo FC410RIMriceve un
comando di attivazione, ilLEDsi illumina.
Note per il collegamento e l'installa-
zione
PRECAUCIÓN
ATTENZIONE
I terminali O+ e O- possono essere usati
solo per il collegamento di un FC410RIM
ad un HVR800. Vedere il documento
120.415.528_17A-03-HVR per maggiori
informazioni.
FC410RIM
5/12
