INSTALACIÓN

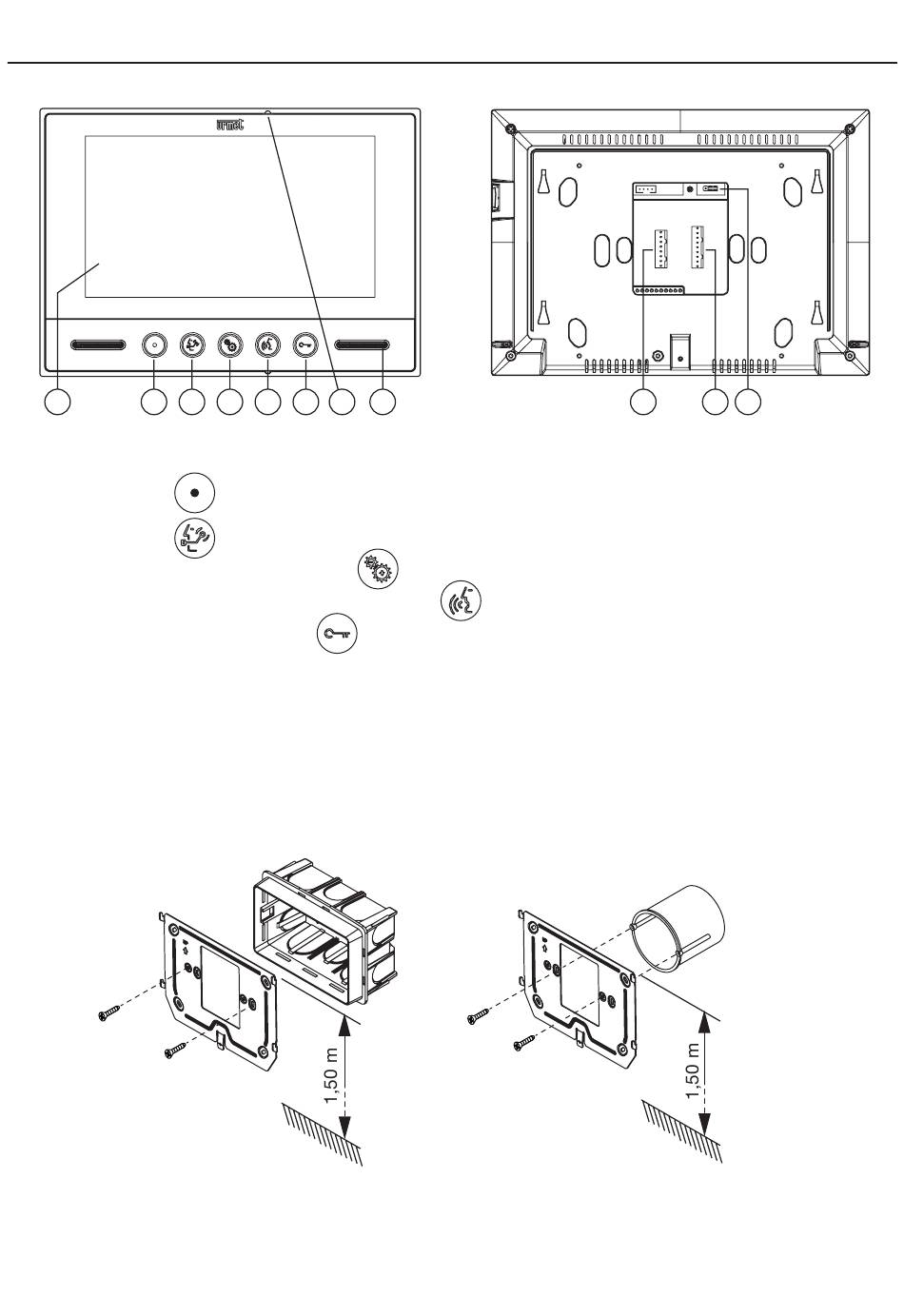

DESCRIPCIÓN DE LOS COMPONENTES
1 2
1. Pantalla LCD 7" TFT.
2. Botón auxiliar
3. Botón auxiliar
4. Botón del menú de confi guraciones
5. Botón de activación/desactivación de la fonía
6. Botón de apertura de la puerta
7. Micrófono.
8. Altavoz.
9. Conector de 8 vías para la conexión a la tarjeta con tableros de bornes.
10. Conector de 9 vías para la conexión a la tarjeta con tableros de bornes.
11. Puente de activación de resistencia de extremo de línea de 75 Ohm.
MODO DE INSTALACIÓN
• Fijar el soporte en la pared utilizando una caja 503 y los tornillos entregados con el equipo, o una caja
Ø 60 con tornillos apropiados.
18
3 4 5 6 7
.
.
8
.
.
.
Caja
503
9 10 11
Caja
Ø 60 mm
DS1708-004
