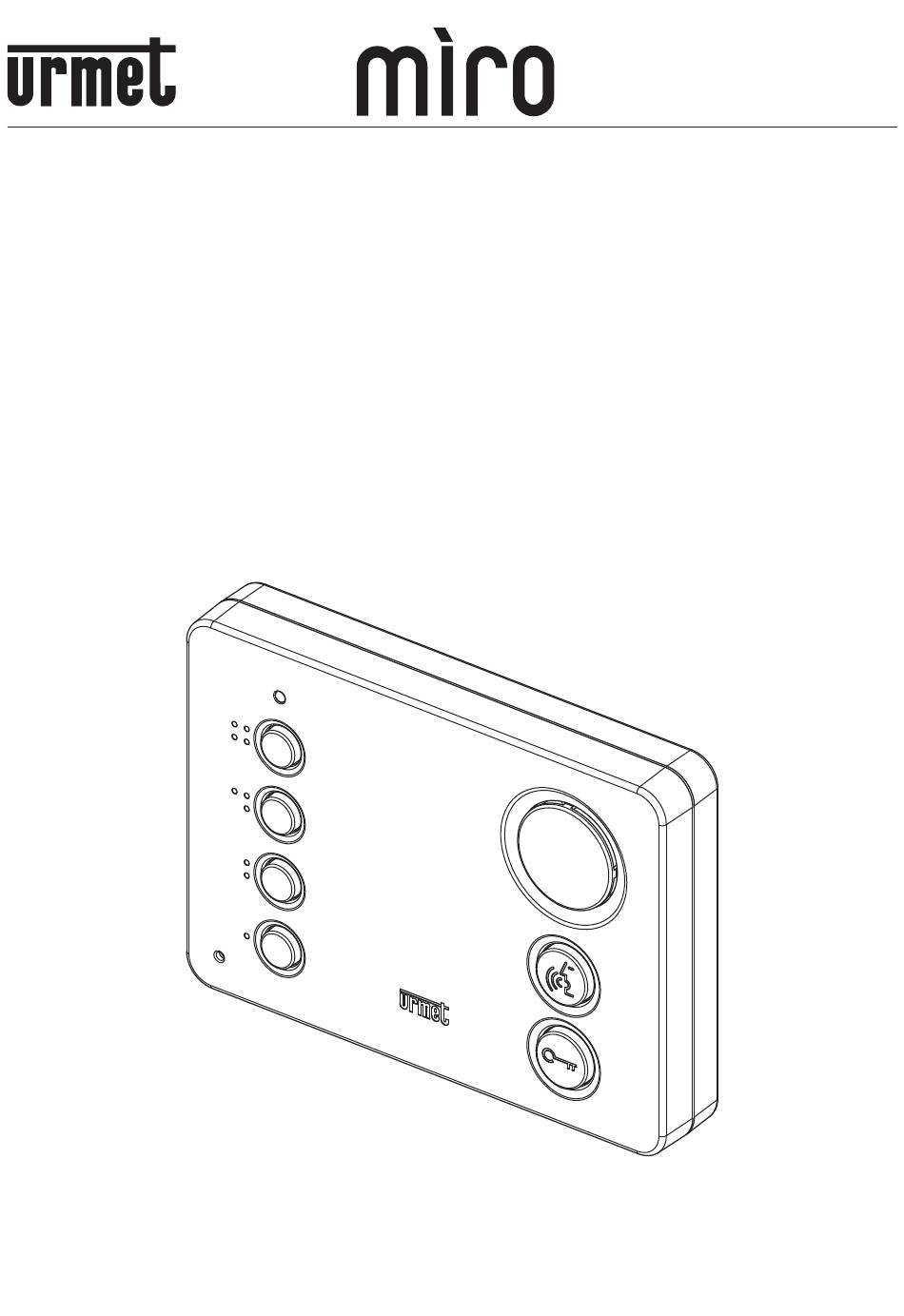

- Seite 1 Mod. 1183 DS 1183-013 LBT 20108 CITOFONO VIVAVOCE 2VOICE 2VOICE HAND-FREE DOOR PHONE INTERPHONE MAINS-LIBRES 2 VOICE INTERFONO MANOS LIBRES 2VOICE SPRECHANLAGE 2VOICE Sch./Ref.1183/7...
-
Seite 2: Gerätebeschreibung
DEUTSCH Die Sprechanlage Typ 183/7 ist der Verwendung in Sprechanlagen und Videosprechanlagen des Voice-Systems vorbehalten. GERÄTEBESCHREIBUNG SW1 SW2 Mikrofon Taste : siehe Übersicht Tastenfunktion Taste : siehe Übersicht Tastenfunktion Taste : zur Anschaltung an Yokis-Geräte, Kontakt X1, GT: max 50 mA bei 1 Vdc Taste : zur Anschaltung an Yokis-Geräte, Kontakt Y1, GT: max 50 mA bei 1 Vdc Mehrfarbige LED-Anzeige... -
Seite 3: Installation
INSTALLATION MIT UNTERPUTzDOSE MOD. 503 Einbaudose wie unten abgebildet in der angegebenen Höhe installieren. Anbauplatte wie abgebildet an der Unterputzdose. Einbaudosetyp 503 Anbauplatte n° 2 M3,5 x 19 mm (mitgeliefert) Anschlüsse herstellen. Videoanlage an der Halterung befestigen. MIT UNTERPUTzDOSE Ø 60 MM Einbaudose wie in der angegebenen Höhe installieren. Das Kunststoffunterteil von der Sprechanlage entfernen und wie in der folgenden Zeichnung gezeigt an der Wand befestigen. -
Seite 4: Beschreibung Der Anschlussklemmen
FüR AUFPUTzMONTAGE Das Kunststoffunterteil von der Sprechanlage entfernen und wie in der folgenden Zeichnung gezeigt an der Wand befestigen (ggf. die auf der letzten Seite der Anleitung befindliche Bohrschablone verwenden). n° 2 Wanddübel und Schrauben (mitgeliefert) Anschlüsse herstellen. Die Sprechanlage am Kunststoffunterteil befestigen. BESCHREIBUNG DER ANSCHLUSSkLEMMEN Gemeinsamer Leiter der Tasten Taste Taste Zusätzliches Läutwerk Etagenruf LINE Anschluss an den System-BUS DS1183-013... -
Seite 5: Led-Anzeigen
TASTENFUNkTION Status PROGRAMMIER- WARTEzEIT RUHESTELLUNG STATUS* RUHESTELLUNG ABHEBEN IM GESPRÄCH UND TASTE (NUR BEI (RUFEINGANG) GEDRüCkT VIDEOANLAGE IN Taste RUHESTELLUNG) Automatischen Türöffnerbefehl Türöffnerbefehl Türöffnerbefehl Türöffnerbefehl Türöffner ein-/ ausschalten In Betriebsart Einstellung der A) “Freisprechen”: das Gespräch wird beendet; Ruflautstärke der B) „Push-to-Talk“: Sprechanlage und Sprechkanal — prechkanal nach außen freischalten mit auf der Etage (die freischalten langem Tastendruck Gespräch... -
Seite 6: Sprechen Mit Sprechtaste (Push-To-Talk)
SPRECHEN MIT SPRECHTASTE (PUSH-TO-TALk) Ist die Kommunikation zwischen Ruf- und Sprechanlage gestört, können beide Sprechkanäle (nach innen und nach außen) einzeln freigeschaltet werden. Um den Audiokanal nach außen zum Sprechen freizuschalten, drücken Sie nach der Rufannahme die Taste und halten diese gedrückt. Zum Hören lassen Sie die Taste wieder los. Um das Gespräch zu beenden, kurz die Taste drücken. drücken. Anschluss eines E2BP-Moduls an das -Sprechanlage zur zentralen Beleuchtungs- und Rolllädensteuerung SD541-4002... - Seite 7 DS1183-013...
- Seite 8 PLANTILLA DE PERFORACIÓN BOHRSCHABLONE 83,5 mm Zona passaggio cavi Cable routing area Zone passage câbles Zona de paso de cables Kabelführungsbereich DS 1183-013 LBT 20108 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +3 011.3.3.810 VIA BOLOGNA 188/C http://www.urmet.com Telef. +39 011.24.00.000 (RIC. AUT.) e-mail: info@urmet.com Fax +39 011.24.00.300 - 323...
