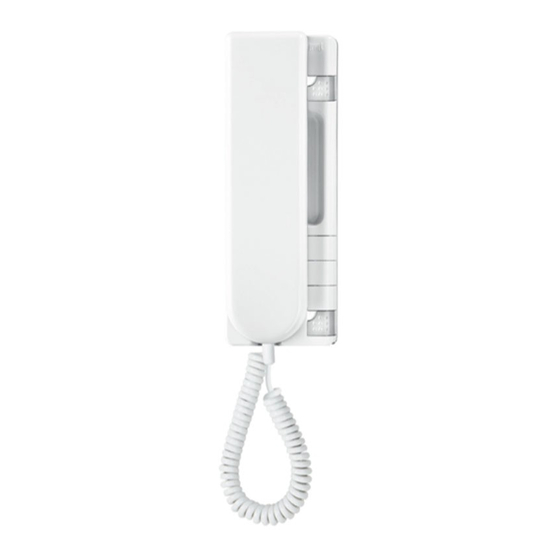

urmet 1130/16 Handbuch

Universal sprechanlage
Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Mod.
1130
DS 1130-013
LBT 20306
CITOFONO UNIVERSALE
UNIVERSAL DOOR PHONE
INTERPHONE UNIVERSEL
INTERFÓNO UNIVERSAL
UNIVERSAL SPRECHANLAGE
Sch./Ref. 1130/16

Werbung

loading

Verwandte Anleitungen für urmet 1130/16

Inhaltszusammenfassung für urmet 1130/16

  • Seite 1 Mod. 1130 DS 1130-013 LBT 20306 CITOFONO UNIVERSALE UNIVERSAL DOOR PHONE INTERPHONE UNIVERSEL INTERFÓNO UNIVERSAL UNIVERSAL SPRECHANLAGE Sch./Ref. 1130/16...
  • Seite 2 Non è possibile installare citofoni con jumper confi gurati per chiamata elettronica in impianti con chiamata su ronzatore e viceversa. Per la programmazione fare riferimento alle pagine seguenti. Il citofono 1130/16 NON è compatibile con i centralini citofonici Urmet Mod. 605. DS1130-013...

  • Seite 3: Installazione

    INSTALLAZIONE Fig. 1 DESCRIZIONE DEI MORSETTI IN FUNZIONE DEL TIPO DI IMPIANTO IMPIANTI 4+n (5 fili audio) Fonia entrante (altoparlante) Chiamata a ronzatore o elettronica Fonia uscente (microfono) Massa impianto Da collegare al morsetto 6 del citofono Apriporta IMPIANTI 1+n (2 fili) Collegamento di massa dell’impianto Non connesso Fonia/chiamata/apriporta...
  • Seite 4 PROGRAMMAZIONE ALTOPARLANTE (SPK) MICROFONO (MIC) Fig. 2 I jumper indicati in fi gura sono rappresentati nella posizione di default (impianti 4+n con chiamata su ronzatore). ATTENZIONE! Il jumper JPC deve sempre essere posizionato su “+”. IMPIANTI 4+n (CONFIGURAZIONE DI DEFAULT) Posizionare il jumper JPC nella posizione “+”.
  • Seite 5 VERIFICHE/REGOLAZIONI Chiamare il posto interno dalla pulsantiera, verifi care che suoni, comunicare, aprire la porta. Se necessario regolare il livello audio della conversazione per mezzo dei potenziometri MICROFONO (MIC) e ALTOPARLANTE (SPK) del posto interno. Non modifi care mai le regolazioni del microfono e dell’altoparlante della pulsantiera, in quanto ciò...
  • Seite 6 It is not possible to install door phones with set up jumpers for electronic ringer in systems with buzzer and vice versa. For programming procedure, refer to the following pages. The door phone Ref. 1130/16 is not compatible with Urmet concierge switchboards Mod. 605.

  • Seite 7: Installation

    INSTALLATION Fig. 1 TERMINAL STRIP CONNECTIONS ACCORDING TO THE SYSTEM WIRING 4+n SYSTEMS (5 WIRES AUDIO) Incoming speech signal (loudspeaker) Call tone by buzzer or electronic Outgoing speech signal (microphone) System ground To be connected to the door phone terminal pin 6 Door opener 1+n SYSTEMS (2 WIRES) System ground...
  • Seite 8 PROGRAMMATION LOUDSPEAKER (SPK) MICROPHONE (MIC) Fig. 2 The jumpers in the fi gure are represented in the default position ( 4+n systems with buzzer). WARNING! The jumper JPC must always be on position “+”. 4+n SYSTEMS (DEFAULT CONFIGURATION) Put the jumper JPC on position “+”. For 4+n (5 wires audio) systems, put all the jumpers JP1, JP2, JP3, JP4 and JP5 in position “5”...
  • Seite 9 TESTS/ADJUSTMENTS Call the apartment station from the push button panel, check that it rings; speak; open the door. If necessary, adjust the conversation audio level with the MICROPHONE (MIC) and LOUDSPEAKER (SPK) potentiometers of the apartment station. Do not ever change microphone and loudspeaker adjustments of the push button panel, because this would cause the loss of the existent conversation levels setting on the other apartment stations of the system.
  • Seite 10 Il n’est pas possible d’installer des interphones avec des cavaliers confi gurés pour sonnerie électronique sur des systèmes avec ronfl eur et vice versa. Pour la programmation, consulter les pages suivantes. L’interphone 1130/16 n’est pas compatible avec les centrales de conciergerie Urmet Mod. 605. DS1130-013...
  • Seite 11 INSTALLEZ LE POSTE Fig. 1 FONCTIONS DES BORNES SUIVANT LE TYPE DE SYSTÈME SYSTÉMES 4+n (5 fils audio) Phonie montante (haut-parleur) Appel avec ronfl eur ou électronique Phonie descendante (microphone) Masse du système A connecter avec la borne 6 du combiné Ouvre-porte SYSTÉMES 1+n (2 fils) Masse du système...
  • Seite 12 PROGRAMMATION HAUT-PARLEUR (SPK) MICROPHONE (MIC) Fig. 2 Les pontets indiqués dans la fi gure sont représentés dans la position implicite (systèmes 4+n avec ronfl eur). ATTENTION! Le pontet JPC doit toujours être positionné sur “+”. SYSTÈMES 4+n (CONFIGURATION PAR DÉFAUT) Positionner le ponter JPC dans la position “+”.
  • Seite 13 ESSAIS/REGLAGES Appelez le poste depuis la plaque de rue, vérifi ez qu’il sonne, communiquez, ouvrez la porte. Si nécessaire, régler le niveau audio de la conversation à l’aide des potentiomètres MICROPHONE (MIC) et HAUT-PARLEUR (SPK) de l’interphone. Ne jamais modifi er les réglages du micro-HP de la plaque de rue, car cela dérèglerait les niveaux de conversation sur les autres postes de l’installation.
  • Seite 14 No es posible instalar interfonos o citófonos con jumper confi gurados para recibir una llamada electrónica en sistemas con llamada hacia zumbador (buzzer) y viceversa. Para la programación hacer referencia en las páginas siguientes. El interfono 1130/16 no es compatible con centralitas interfonicas Urmet Mod. 605. DS1130-013...

  • Seite 15: Instalación

    INSTALACIÓN Fig. 1 CONEXIÓN DE LA CAJA DE BORNES SEGÚN EL TIPO DE SISTEMA SISTEMAS 4+n (5 hilos audio) Fonía en entrada (altavoz) Llamada hacía timbre trepidante o electrónica Fonía en salida (micrófono) Masa sistema Conectar en el borne 6 del interfóno Apertura de puerta SISTEMAS 1+n (2 hilos) Conexión de masa del sistema...
  • Seite 16 PROGRAMMACIÓN ALTAVOZ (SPK) MICRÓFONO (MIC) Fig. 2 Los puentes de conexiones indicados en la fi gura son representados en la posición estándard (sistemas 4+n con llamada para timbre trepidante). ATENCIÓN! El puente de conexión JPC tiene que ser siempre posicionado en “+”. SISTEMAS 4+n (CONFIGURACIÓN ESTÁNDARD) Posicionar el puente de conexión JPC en la posición “+”.
  • Seite 17 VERIFICACIONES/REGULACIONES Llamar el interfóno por la pulsadora, controlar que el timbre sea en función, comunicar, abrir la puerta. Si es necesario regular el nivel del audio de la conversación por medio de los potenciómetros micrófono (MIC) y ALTAVOZ (SPK) del interfóno o citófono. No modifi car nunca las regulaciones del microfóno y del altavoz de la pulsadora, porque eso provocaría la perdida de la regulación de los niveles de conversación de los otros interfónos del sistema.
  • Seite 18 Mit Jumper konfi gurierte Sprechanlagen, die für den elektronischen Anruf programmiert sind, können in Anlagen mit Anruf durch Summer nicht installiert werden und umgekehrt. Für die Programmierung siehe die folgenden Seiten. Die Sprechanlage 1130/16 ist mit den Zentralen Urmet Mod. 605 NICHT kompatibel. DS1130-013...
  • Seite 19 INSTALLATION Abb. 1 BESCHREIBUNG DER KLEMMEN IN ABHÄNGIGKEIT VOM ANLAGETYP 4+n-ANLAGEN (5 Drähte audio) Eingehende Sprechleitung (Lautsprecher) Anruf durch Summer oder elektronischer Anruf Ausgehende Sprechleitung (Mikrofon) Anlage Masse Zum Anschluss an Klemme 6 der Sprechanlage Türöffner 1+n-ANLAGEN (2 Drähte) Anschlussmasse der Anlage Nicht angeschlossen Sprechleitung/Anruf/Türöffner Nicht angeschlossen...
  • Seite 20 PROGRAMMIERUNG LAUTSPRECHER (SPK) MIKROFON (MIC) Abb. 2 Die Jumper in der Abbildung sind in der Defaultstellung gezeigt (4+n-Anlagen mit Anruf durch Summer). ACHTUNG! Der Jumper JPC muss immer auf “+” positioniert werden. 4+N-ANLAGEN (DEFAULT-EINSTELLUNG) Den Jumper JPC auf Position “+” einstellen. In 4+n-Anlagen (5 Drähte) Jumper JP1, JP2, JP3, JP4 und JP5 auf Position “5”...
  • Seite 21 ÜBERPRÜFUNGEN/EINSTELLUNGEN Die Innenstelle vom Tastenfeld anrufen, ihr Klingeln überprüfen, sprechen, die Tür öffnen. Gegebenenfalls die Audiostufe des Gesprächs durch die Potentiometer MIKROFON (MIC) und LAUTSPRECHER (SPK) der Innenstelle einstellen. Die Mikrofon- und Lautsprechereinstellungen des Tastenfeldes nie ändern, denn das verursacht den Verlust der zuvor bestehenden Einstellung der Audiostufen des Gesprächs an den anderen Innenstellen des Systems.
  • Seite 22 El fabricante no se hace responsable de eventuales funcionamientos defectuosos en caso de instalaciones del interfono o citófono en sistemas con dispositivos que no sean Urmet. Falls die Sprechanlage in Anlagen mit nicht von Urmet hergestellten Geräten installiert wird, haftet der Hersteller nicht für eventuelle Betriebsstörungen.
  • Seite 23 1130/16 CITESA CITOFONIX CITOVOX COFREL TERANEO LT 600 COMELIT 2100 COMELIT 2300 ELBEX SPEC ELBOX ELBOX 3/4/5 FARFISA 800 FERMAX FERMAX 2044, 21100 FERMAX GONDOLA FERMAX REKTO TF-4 FRINGE GAME GIRO GOLMAR GOLMAR GOLMAR GOLMAR T-2800 GOLMAR T-600 LT TERRANEO...
  • Seite 24 VIA BOLOGNA 188/C http://www.urmet.com Telef. +39 011.24.00.000 (RIC. AUT.) e-mail: info@urmet.com +39 011.24.00.300 - 323 Fabbricato da Urmet Electronics Limited (azienda del gruppo Urmet) - Made in CHINA Manufactured by Urmet Electronics Limited (an Urmet group company) - Made in CHINA...
