The product complies with the European Safety Standards EN60335:2-30

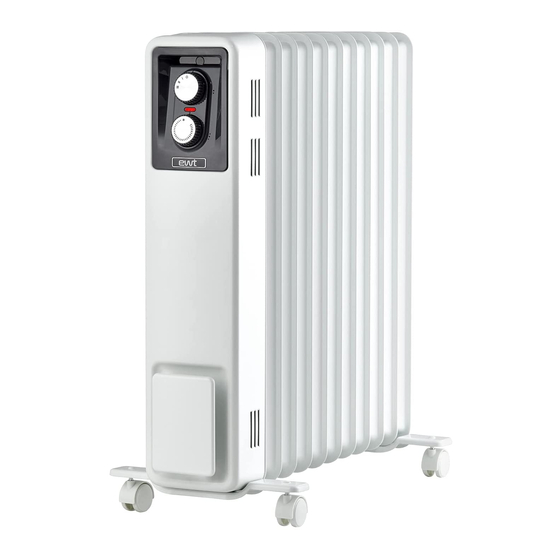

ECO15
Dry Column Heater
ECO20C2B
08/54395/0 Issue 1
