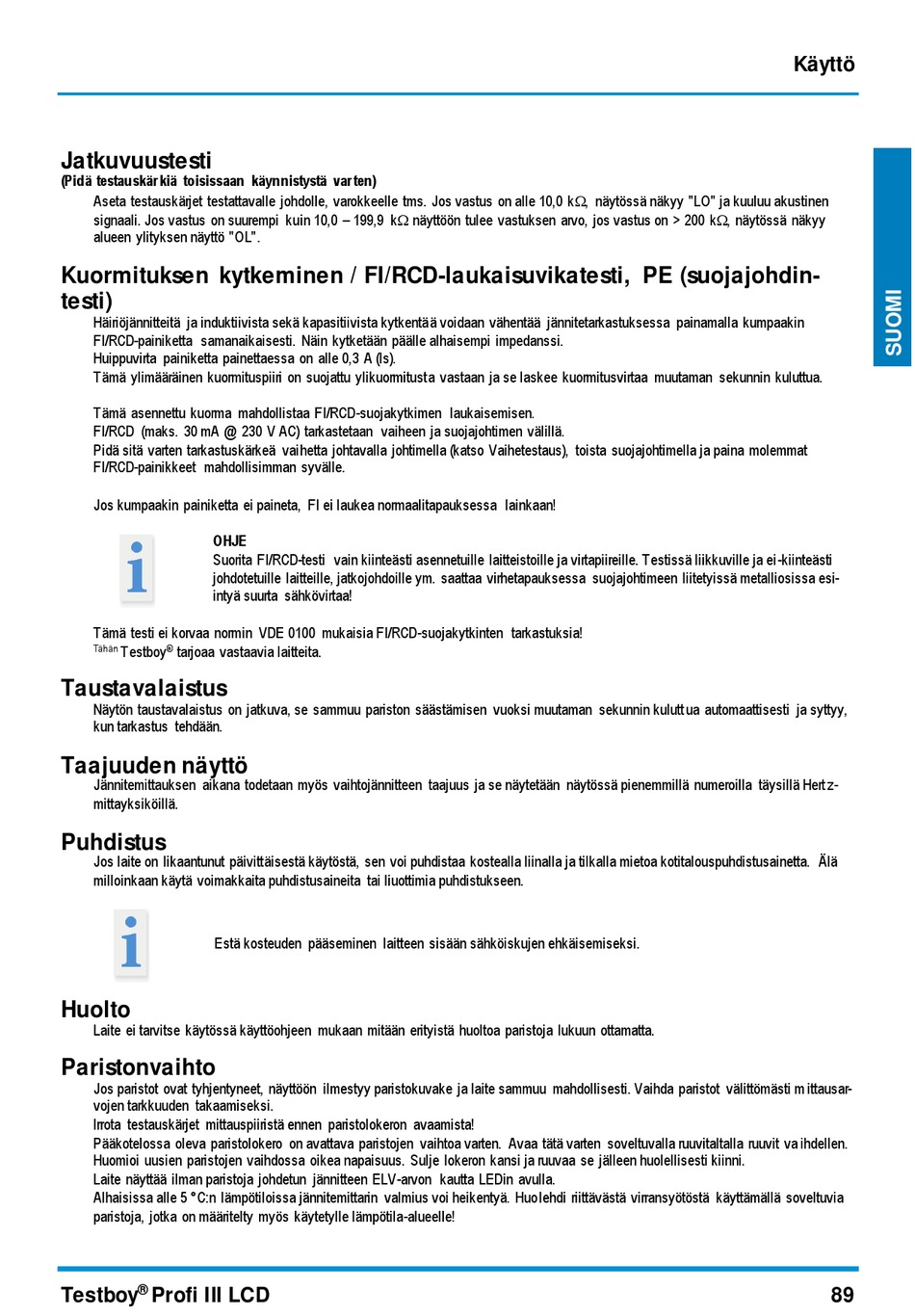

Jatkuvuustesti

(Pidä testauskär kiä toisissaan käynnistystä var ten)
Aseta testauskärjet testattavalle johdolle, varokkeelle tms. Jos vastus on alle 10,0 k, näytössä näkyy "LO" ja kuuluu akustinen
signaali. Jos vastus on suurempi kuin 10,0 – 199,9 k näyttöön tulee vastuksen arvo, jos vastus on > 200 k, näytössä näkyy
alueen ylityksen näyttö "OL".
Kuormituksen kytkeminen / FI/RCD-laukaisuvikatesti, PE (suojajohdin-
testi)
Häiriöjännitteitä ja induktiivista sekä kapasitiivista kytkentää voidaan vähentää jännitetarkastuksessa painamalla kumpaakin
FI/RCD-painiketta samanaikaisesti. Näin kytketään päälle alhaisempi impedanssi.
Huippuvirta painiketta painettaessa on alle 0,3 A (Is).
Tämä ylimääräinen kuormituspiiri on suojattu ylikuormitusta vastaan ja se laskee kuormitusvirtaa muutaman sekunnin kuluttua.
Tämä asennettu kuorma mahdollistaa FI/RCD-suojakytkimen laukaisemisen.
FI/RCD (maks. 30 mA @ 230 V AC) tarkastetaan vaiheen ja suojajohtimen välillä.
Pidä sitä varten tarkastuskärkeä vaihetta johtavalla johtimella (katso Vaihetestaus), toista suojajohtimella ja paina molemmat
FI/RCD-painikkeet mahdollisimman syvälle.
Jos kumpaakin painiketta ei paineta, FI ei laukea normaalitapauksessa lainkaan!
OHJE
Suorita FI/RCD-testi vain kiinteästi asennetuille laitteistoille ja virtapiireille. Testissä liikkuville ja ei -kiinteästi
johdotetuille laitteille, jatkojohdoille ym. saattaa virhetapauksessa suojajohtimeen liitetyissä metalliosissa esi-
intyä suurta sähkövirtaa!
Tämä testi ei korvaa normin VDE 0100 mukaisia FI/RCD-suojakytkinten tarkastuksia!
Tähän Testboy ® tarjoaa vastaavia laitteita.

Taustavalaistus

Näytön taustavalaistus on jatkuva, se sammuu pariston säästämisen vuoksi muutaman sekunnin kulutt ua automaattisesti ja syttyy,
kun tarkastus tehdään.
Taajuuden näyttö
Jännitemittauksen aikana todetaan myös vaihtojännitteen taajuus ja se näytetään näytössä pienemmillä numeroilla täysillä Hert z-
mittayksiköillä.

Puhdistus

Jos laite on likaantunut päivittäisestä käytöstä, sen voi puhdistaa kostealla liinalla ja tilkalla mietoa kotitalouspuhdistusainetta. Älä
milloinkaan käytä voimakkaita puhdistusaineita tai liuottimia puhdistukseen.
Estä kosteuden pääseminen laitteen sisään sähköiskujen ehkäisemiseksi.

Huolto

Laite ei tarvitse käytössä käyttöohjeen mukaan mitään erityistä huoltoa paristoja lukuun ottamatta.

Paristonvaihto

Jos paristot ovat tyhjentyneet, näyttöön ilmestyy paristokuvake ja laite sammuu mahdollisesti. Vaihda paristot välittömästi m ittausar-
vojen tarkkuuden takaamiseksi.
Irrota testauskärjet mittauspiiristä ennen paristolokeron avaamista!
Pääkotelossa oleva paristolokero on avattava paristojen vaihtoa varten. Avaa tätä varten soveltuvalla ruuvitaltalla ruuvit va ihdellen.
Huomioi uusien paristojen vaihdossa oikea napaisuus. Sulje lokeron kansi ja ruuvaa se jälleen huolellisesti kiinni.
Laite näyttää ilman paristoja johdetun jännitteen ELV-arvon kautta LEDin avulla.
Alhaisissa alle 5 °C:n lämpötiloissa jännitemittarin valmius voi heikentyä. Huolehdi riittävästä virransyötöstä käyttämällä soveltuvia
paristoja, jotka on määritelty myös käytetylle lämpötila-alueelle!
®
Testboy Profi III LCD
