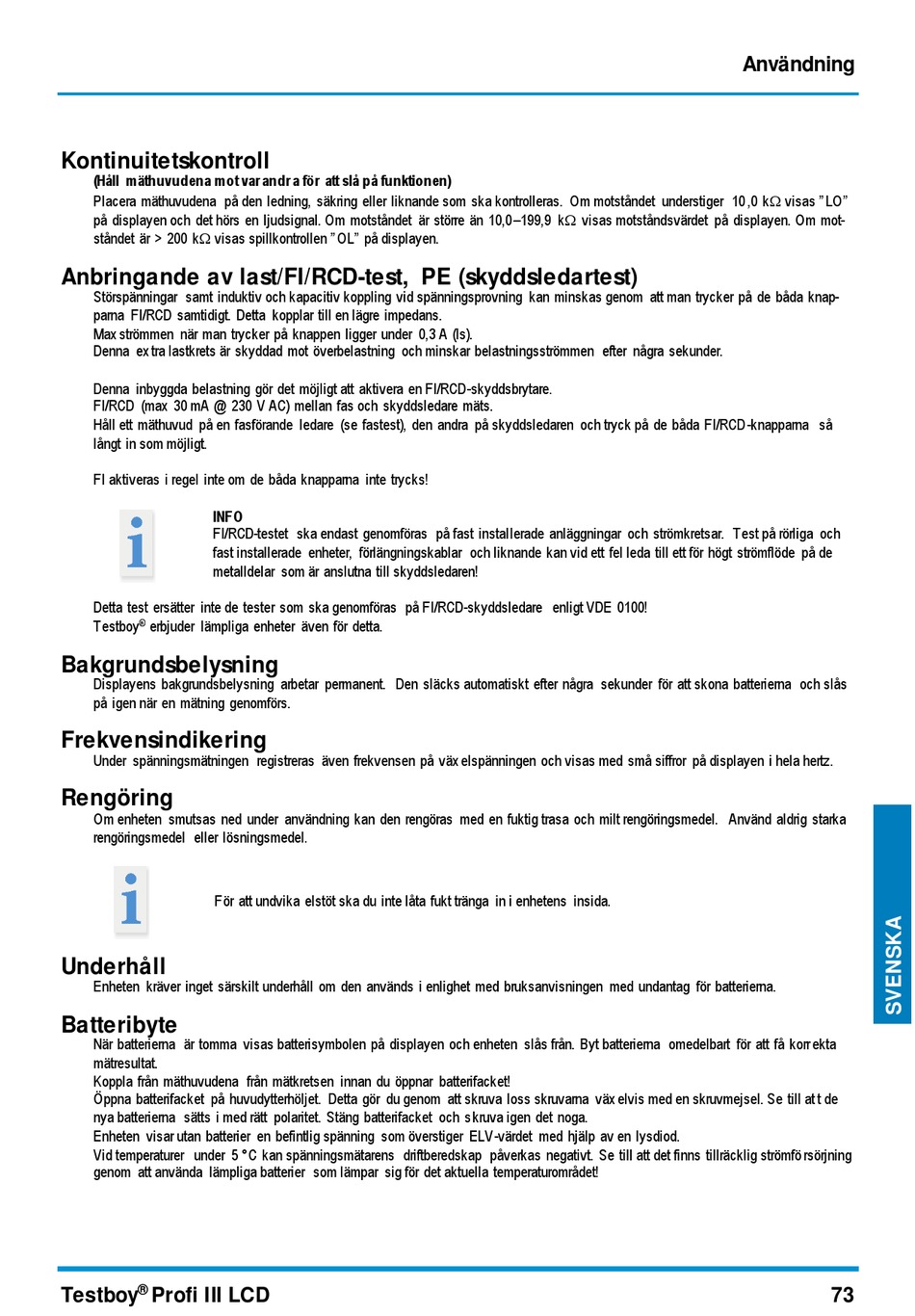

Kontinuitetskontroll

(Håll mäthuvudena mot var andr a för att slå på funktionen)
Placera mäthuvudena på den ledning, säkring eller liknande som ska kontrolleras. Om motståndet understiger 10 ,0 k visas " LO"
på displayen och det hörs en ljudsignal. Om motståndet är större än 10,0–199,9 k visas motståndsvärdet på displayen. Om mot-
ståndet är > 200 k visas spillkontrollen " OL" på displayen.

Anbringande av last/FI/RCD-test, PE (skyddsledartest)

Störspänningar samt induktiv och kapacitiv koppling vid spänningsprovning kan minskas genom att man trycker på de båda knap-
parna FI/RCD samtidigt. Detta kopplar till en lägre impedans.
Max strömmen när man trycker på knappen ligger under 0,3 A (Is).
Denna ex tra lastkrets är skyddad mot överbelastning och minskar belastningsströmmen efter några sekunder.
Denna inbyggda belastning gör det möjligt att aktivera en FI/RCD-skyddsbrytare.
FI/RCD (max 30 mA @ 230 V AC) mellan fas och skyddsledare mäts.
Håll ett mäthuvud på en fasförande ledare (se fastest), den andra på skyddsledaren och tryck på de båda FI/RCD-knapparna så
långt in som möjligt.
FI aktiveras i regel inte om de båda knapparna inte trycks!
INFO
FI/RCD-testet ska endast genomföras på fast installerade anläggningar och strömkretsar. Test på rörliga och
fast installerade enheter, förlängningskablar och liknande kan vid ett fel leda till ett för högt strömflöde på de
metalldelar som är anslutna till skyddsledaren!
Detta test ersätter inte de tester som ska genomföras på FI/RCD-skyddsledare enligt VDE 0100!
®
Testboy erbjuder lämpliga enheter även för detta.

Bakgrundsbelysning

Displayens bakgrundsbelysning arbetar permanent. Den släcks automatiskt efter några sekunder för att skona batterierna och slås
på igen när en mätning genomförs.

Frekvensindikering

Under spänningsmätningen registreras även frekvensen på väx elspänningen och visas med små siffror på displayen i hela hertz.
Rengöring
Om enheten smutsas ned under användning kan den rengöras med en fuktig trasa och milt rengöringsmedel. Använd aldrig starka
rengöringsmedel eller lösningsmedel.
För att undvika elstöt ska du inte låta fukt tränga in i enhetens insida.
Underhåll
Enheten kräver inget särskilt underhåll om den används i enlighet med bruksanvisningen med undantag för batterierna.

Batteribyte

När batterierna är tomma visas batterisymbolen på displayen och enheten slås från. Byt batterierna omedelbart för att få korr ekta
mätresultat.
Koppla från mäthuvudena från mätkretsen innan du öppnar batterifacket!
Öppna batterifacket på huvudytterhöljet. Detta gör du genom att skruva loss skruvarna väx elvis med en skruvmejsel. Se till at t de
nya batterierna sätts i med rätt polaritet. Stäng batterifacket och s kruva igen det noga.
Enheten visar utan batterier en befintlig spänning som överstiger ELV-värdet med hjälp av en lysdiod.
Vid temperaturer under 5 °C kan spänningsmätarens driftberedskap påverkas negativt. Se till att det finns tillräcklig strömfö rsörjning
genom att använda lämpliga batterier som lämpar sig för det aktuella temperaturområdet!
®
