AUSBAU DER EINSPRITZDÜSENTRÄGER
(Leitungen ausgebaut)
Die Schrauben aller Einspritzdüsenträger entfernen.
Zum Ausbau der Einspritzdüsen ist ein
Spezialabzieher erforderlich. Zum Ausbau eines
Düsenträgers aus dem Sitz im Zylinderkopf keinesfalls
ein anderes als das unten beschriebene Werkzeug
verwenden!

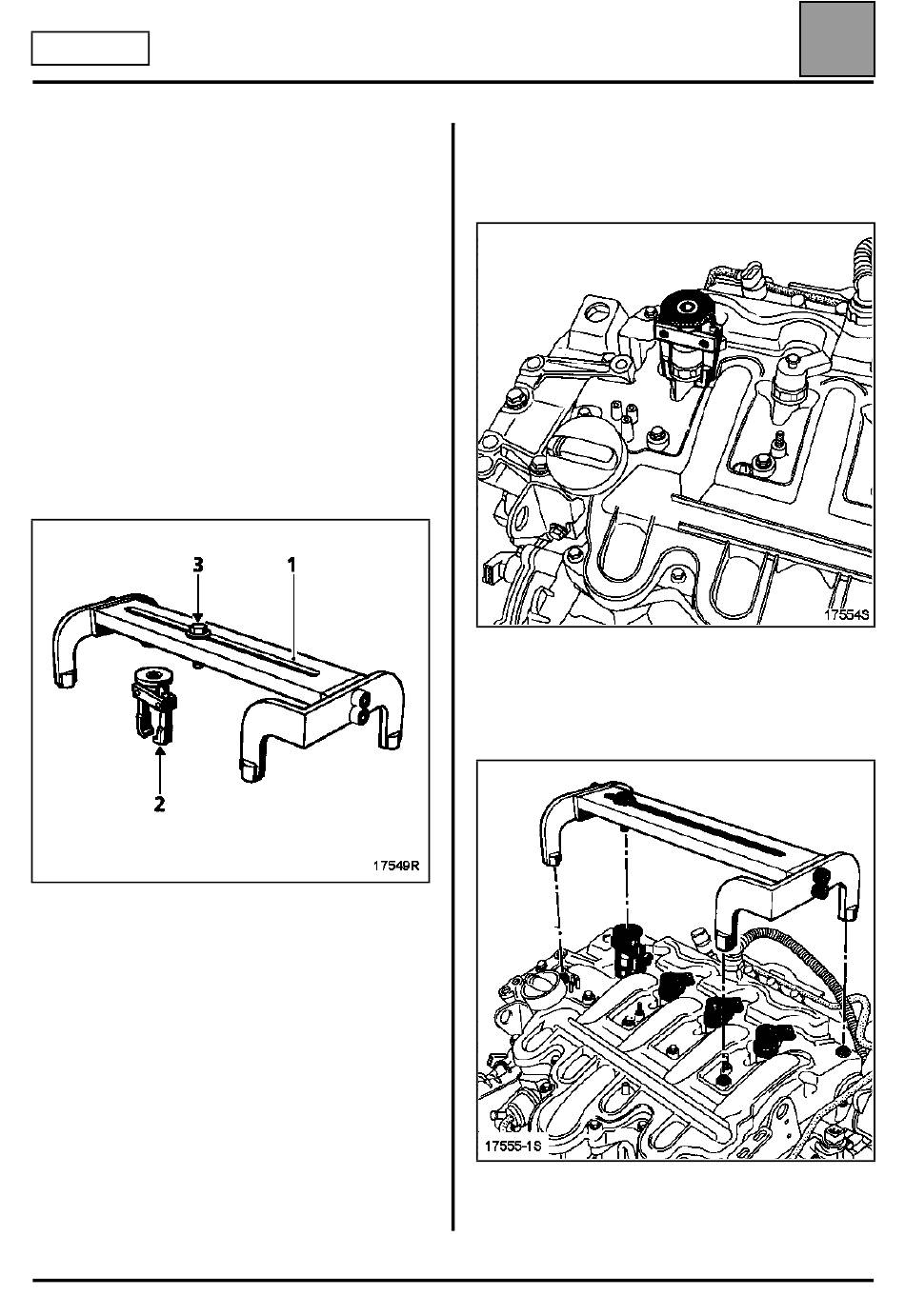

Beschreibung des Werkzeugs Mot. 1549:
1 Trägerrahmen des Abziehers; er wird auf die
Befestigungsschrauben des Ventildeckels
aufgesetzt. Vor der Verwendung unbedingt die
korrekte Positionierung prüfen.
2 Abzieher
3 Abziehschraube
Kriechöl rund um die Einspritzdüse auftragen.
AUSRÜSTUNG DIESEL
Einspritzdüse
Den Abzieher auf einem Düsenträger anbringen. Die
Rändelmutter eindrehen, um die beiden Greifer an die
Auflageflächen zu bewegen, jedoch nicht zu fest
zudrehen.
Die Trägerplatte des Werkzeugs Mot. 1549 an den
Befestigungsschrauben des Ventildeckels anbringen.
Die Abziehschraube eindrehen, bis sich die
Einspritzdüse aus dem Zylinderkopf löst.
Die Dichtungen aus den Einspritzdüsenbohrungen
herausnehmen.
