MANUALE D'USO E MANUTENZIONE
motori tubolari Ø45 mm e ø35 mm con finecorsa elettronico
Gentile cliente, la ringraziamo per aver acquistato un prodotto MASTER. Questo manuale descrive le operazioni necessarie alla corretta installazione del prodotto. Questo
dispositivo NON è progettato per uso continuativo. Un utilizzo del prodotto diverso da quanto previsto in questo manuale è improprio e vietato e comporta l'annullamento della
garanzia e di qualsiasi responsabilità del produttore. Il montaggio e l'installazione del prodotto devono essere effettuati esclusivamente da un tecnico qualificato. Al termine
dell'installazione, tutti i manuali allegati al prodotto devono essere consegnati al cliente finale, il quale è tenuto a conservarli per successive consultazioni.
Per facilitare, migliorare e velocizzare qualunque richiesta al servizio di assistenza è necessario fornire il nome del prodotto all'operatore.
Prima di installare il motore, si consiglia di copiare i dati tecnici (compreso il nome esteso del prodotto) e conservarli in luogo sicuro.
INFORMAZIONI SUL PRODOTTO
Il motore a finecorsa elettronico SIDE / GEO è stato progettato per l'azionamento delle principali tipologie di avvolgibili. Il motore è dotato di
sistemi per il riconoscimento di eventuali ostacoli durante la fase di salita. Se l'avvolgibile è fornito di sistemi di arresto (dispositivi antieffrazione
e/o stopper (o cassonetto), vedi sez. '03 NOTE SUL MONTAGGIO'), durante l'installazione il prodotto è in grado di rilevare e memorizzare
automaticamente i finecorsa. La presenza di tali dispositivi, inoltre, permetterà al motore di recuperare autonomamente eventuali scostamenti
dei finecorsa dovuti ad assestamento dell'avvolgibile o altri possibili fattori di errore. Si consiglia quindi di installare sempre l'avvolgibile con tali
dispositivi (o almeno uno dei due). Utilizza dispositivi antieffrazione di qualità, in grado di sopportare la spinta del motore per brevi periodi. Il
numero di dispositivi antieffrazione da utilizzare dipende dal peso della tapparella e dalla coppia nominale del motore.
Se si procede all'installazione in assenza di dispositivi antieffrazione e stopper (o cassonetto), occasionalmente, potrebbe essere necessario
procedere alla regolazione dei finecorsa (vedi sezioni 07 e 08).
Nel caso in cui l'avvolgibile non sia installato a regola d'arte, il motore potrebbe rilevare ostacoli inesistenti durante la fase di salita o di discesa.
In questo caso è necessario verificare l'installazione.
01. CARATTERISTICHE TECNICHE
Le caratteristiche tecniche del motore sono riportate nell'etichetta applicata al tubo motore. Ulteriori caratteristiche comuni alla famiglia di motori:
Alimentazione
ø35 Diametro minimo rullo
ø45 Diametro minimo rullo
02. AVVERTENZE
02.1 Avvertenze per la sicurezza
L'installazione non corretta può causare gravi ferite
installazione, collegamento, di programmazione e di manutenzione del prodotto devono essere effettuate esclusivamente da un tecnico qualificato e competente, rispettando le leggi,
le normative, i regolamenti locali e le istruzioni riportate in questo manuale
definitivo è riservato, secondo le disposizioni del D.M. 37/2008, esclusivamente all'elettricista
02.2 Avvertenze per la installazione
Verificare che la confezione sia integra e non abbia subito danni durante il trasporto
●
del motore È vietato forare o manomettere in alcun modo il motore. Non modificare o sostituire parti senza l'autorizzazione del costruttore
per il cavo di alimentazione. Se il cavo di alimentazione viene danneggiato, il prodotto non può essere utilizzato. Non tentare di sostituire il cavo di alimentazione
necessarie al completamento dell'installazione non devono entrare in contatto con il motore
●
riportati sul motore) Alcune fasi della programmazione e/o il funzionamento normale sfruttano i fermi meccanici dell'avvolgibile. E' indispensabile scegliere il motore con la coppia più
adatta all'applicazione considerando l'effettiva trazione dell'avvolgibile, evitando motori troppo potenti
●
destra/sinistra sul rullo avvolgitore
accessori vari inerenti al motore devono essere scelti esclusivamente tra quelli del catalogo MASTER
altra superficie d'appoggio, è necessario proteggere le parti in movimento con una copertura, per impedire l'accesso accidentale. Garantire in ogni caso l'accesso per gli interventi di
●
manutenzione Il cavo di alimentazione deve essere posizionato in modo tale da non entrare in contatto con parti in movimento
essere installato esclusivamente all'interno. Se l'installazione avviene all'esterno, posare il cavo in un tubo di protezione
dalle sue parti in movimento. Posizionare i pulsanti ad un'altezza superiore a 1,5 m dal pavimento
●
continuo massimo di 4 minuti Durante il funzionamento, il corpo motore raggiunge alte temperature: prestare cautela
sicurezza auto ripristinante, che arresta il motore in caso di surriscaldamento. Il motore torna al normale funzionamento quando la sua temperatura scende sotto il limite di sicurezza
●
(normalmente da 5 a 10 minuti) Il motore deve essere installato in modo tale da non venire a contatto con liquidi e comunque in posizione protetta rispetto gli agenti atmosferici
la vostra sicurezza, è vietato operare in prossimità del rullo avvolgitore a motore alimentato
02.3 Avvertenze per l'uso
Il prodotto non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di
conoscenza, a meno che esse non abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni
riguardanti l'uso del prodotto ● Prima di azionare l'avvolgibile, assicurarsi che persone o cose non si trovino nell'area interessata dal movimento dell'avvolgibile. Controllare
l'automazione durante il movimento e mantenere le persone a distanza di sicurezza, fino al termine del movimento
dispositivi di comando ● Non azionare l'avvolgibile quando si stanno effettuando operazioni di manutenzione (es. pulizia vetri, ecc). Se il dispositivo di comando è di tipo automatico,
scollegare il motore dalla linea di alimentazione.

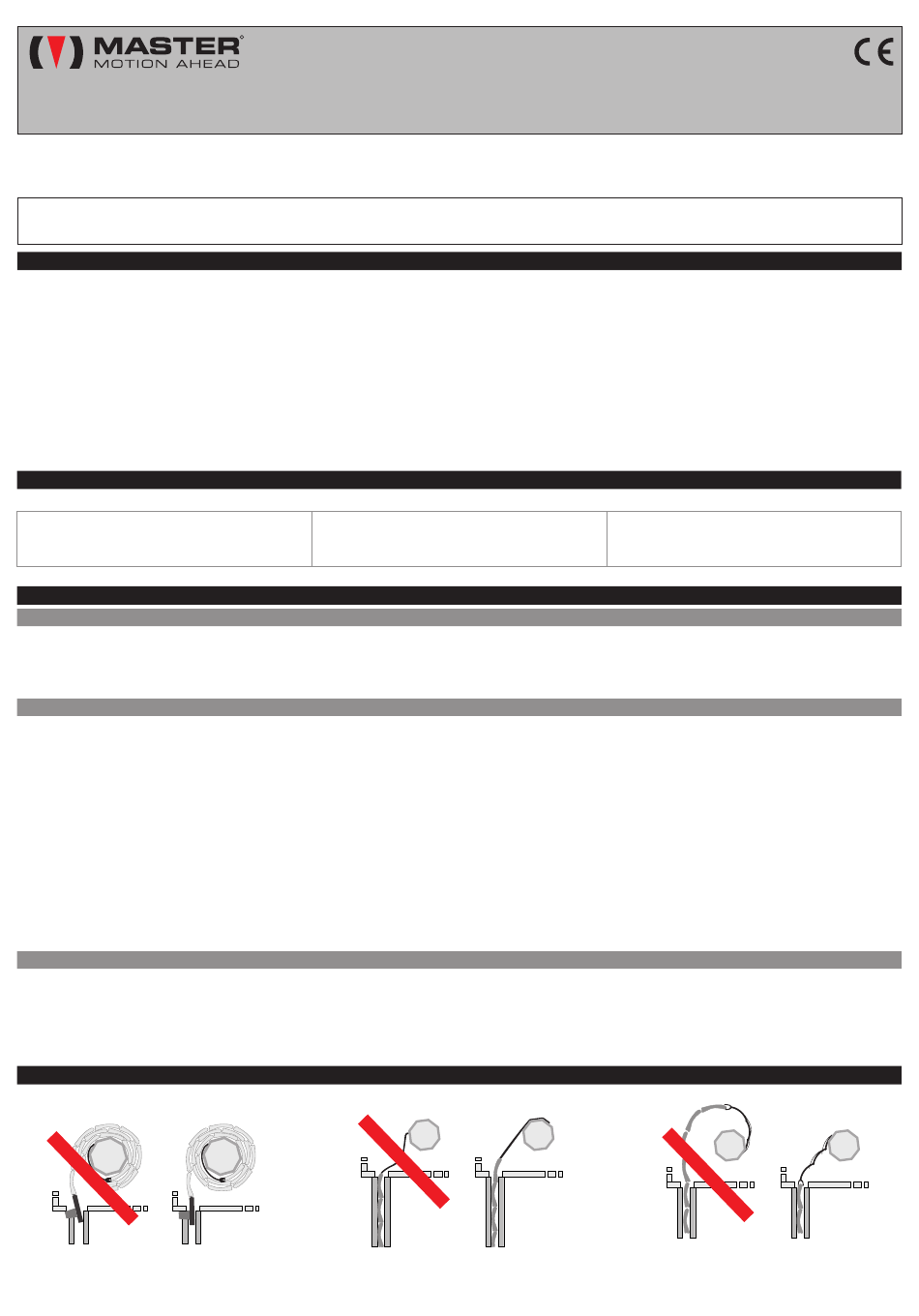

03. NOTE SUL MONTAGGIO
STOPPER
Assicurarsi che la battuta superiore
sia costituita da un riferimento stabile
R
Informazione per eventuali richieste di assistenza
: 230 Vac 50 Hz Grado di protezione
: 40 x 1.5 mm Classe di isolamento
: 50 x 1.5 mm
●
Conservare queste istruzioni per eventuali interventi futuri di manutenzione e smaltimento del prodotto
Verificare che la puleggia di traino e la corona adattatore siano di forma e dimensioni conformi al rullo avvolgitore utilizzato. Adattatori, supporti e
OK
Assicurarsi che in posizione di finecorsa
inferiore il cintino rimanga in trazione
GEO - SIDE
: IP44
: H
●
Il cablaggio elettrico deve rispettare le norme CEI in vigore. La realizzazione dell'impianto elettrico
●
Certe applicazioni richiedono il comando a «uomo presente» e possono escludere
●
L'urto violento e l'utilizzo di utensili non adeguati, può causare la rottura di parti esterne o interne
●
Il motore deve essere di potenza adeguata al carico applicato (verificare i dati di targa
●
Utilizzare rulli avvolgitori di spessore minimo 10/10
●
Se il prodotto è installato ad un'altezza inferiore a 2,5 m dal pavimento o da
●
I motori sono progettati per uso residenziale; è previsto un tempo di lavoro
●
Dove possibile programmare il finecorsa superiore del motore per contatto con una
CINTINO
OK
01
Giri massimi finecorsa
Tempo funzionamento continuo
●
Non manipolare il motore prendendolo
●
Il cavo di alimentazione del prodotto è adatto per
●
Posizionare i pulsanti in vista dell'avvolgibile ma lontano
●
Il motore è provvisto internamente di dispositivo termico di
● Non permettere ai bambini di giocare con l'apparecchio e con i
ANTIEFFRAZIONE
Assicurarsi che il sistema antieffrazione sia
montato e fissato correttamente e che
l'ultima stecca rimanga all'interno delle guide
rev00 08.03.2018
: ∞
: 4 minuti
●
Tutte le operazioni di
●
Eventuali viti
●
Lasciare 1-2 mm di gioco
●
Per
OK
