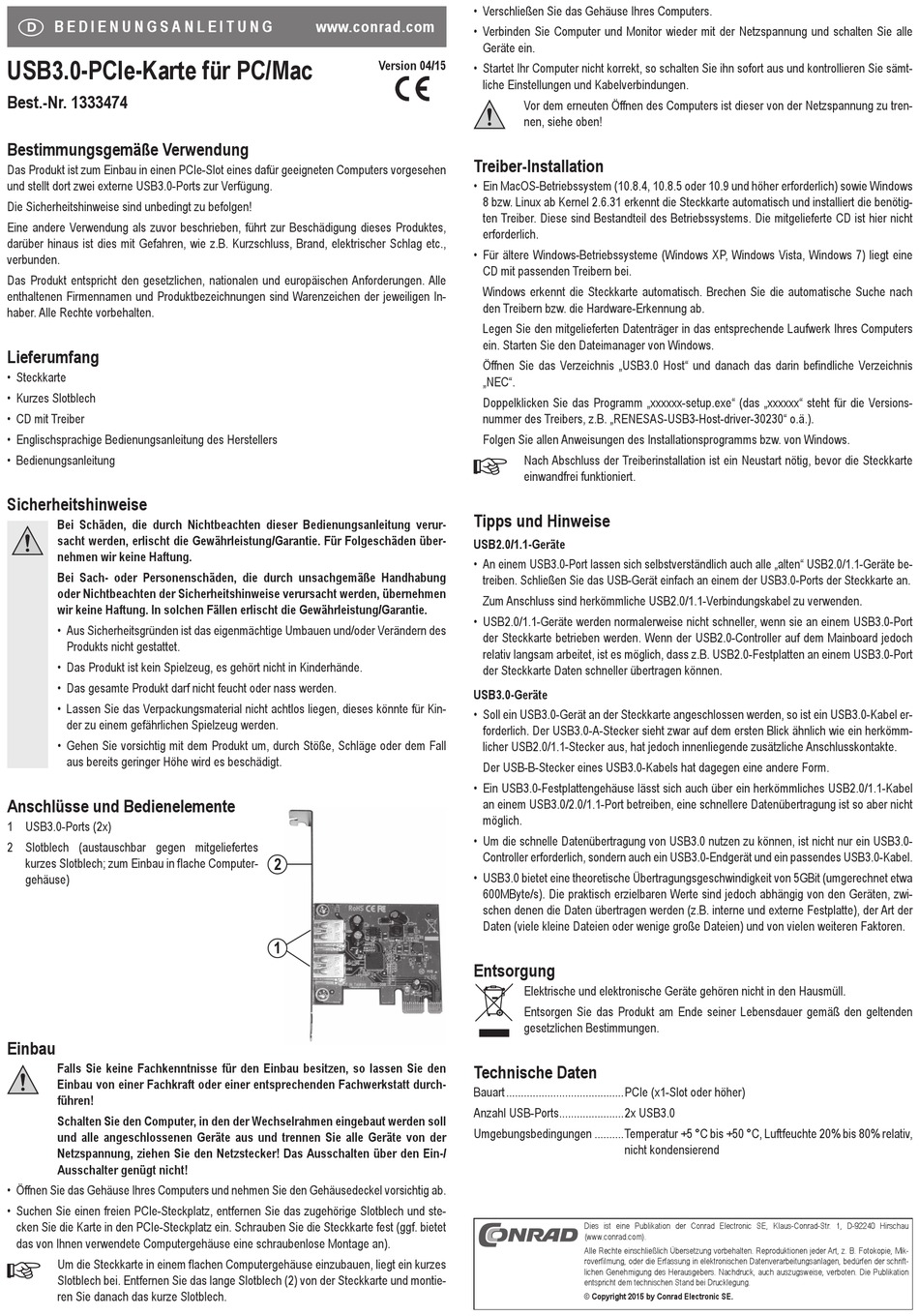

B E D I E N U N G S A N L E I T U N G
USB3.0-PCIe-Karte für PC/Mac
Best.-Nr. 1333474
Bestimmungsgemäße Verwendung
Das Produkt ist zum Einbau in einen PCIe-Slot eines dafür geeigneten Computers vorgesehen
und stellt dort zwei externe USB3.0-Ports zur Verfügung.
Die Sicherheitshinweise sind unbedingt zu befolgen!
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes,
darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc.,
verbunden.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen In-
haber. Alle Rechte vorbehalten.
Lieferumfang
• Steckkarte
• Kurzes Slotblech
• CD mit Treiber
• Englischsprachige Bedienungsanleitung des Herstellers
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden über-
nehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des
Produkts nicht gestattet.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Das gesamte Produkt darf nicht feucht oder nass werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kin-
der zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.

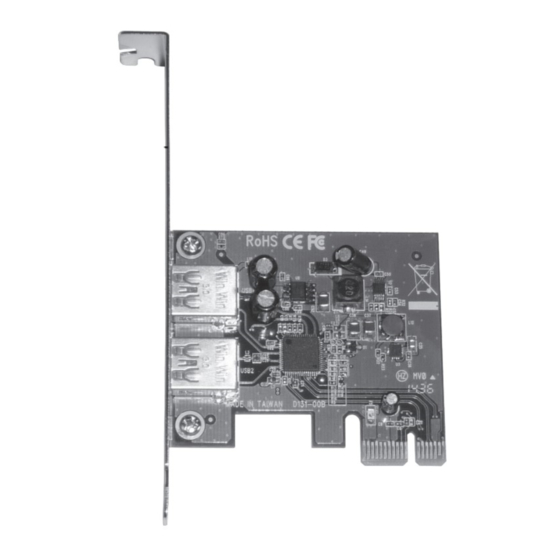

Anschlüsse und Bedienelemente
1 USB3.0-Ports (2x)
2 Slotblech (austauschbar gegen mitgeliefertes
kurzes Slotblech; zum Einbau in flache Computer-
gehäuse)
Einbau
Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den
Einbau von einer Fachkraft oder einer entsprechenden Fachwerkstatt durch-
führen!
Schalten Sie den Computer, in den der Wechselrahmen eingebaut werden soll
und alle angeschlossenen Geräte aus und trennen Sie alle Geräte von der
Netzspannung, ziehen Sie den Netzstecker! Das Ausschalten über den Ein-/
Ausschalter genügt nicht!
• Öffnen Sie das Gehäuse Ihres Computers und nehmen Sie den Gehäusedeckel vorsichtig ab.
• Suchen Sie einen freien PCIe-Steckplatz, entfernen Sie das zugehörige Slotblech und ste-
cken Sie die Karte in den PCIe-Steckplatz ein. Schrauben Sie die Steckkarte fest (ggf. bietet
das von Ihnen verwendete Computergehäuse eine schraubenlose Montage an).
Um die Steckkarte in einem flachen Computergehäuse einzubauen, liegt ein kurzes
Slotblech bei. Entfernen Sie das lange Slotblech (2) von der Steckkarte und montie-
ren Sie danach das kurze Slotblech.
www.conrad.com
Version 04/15
2
1
• Verschließen Sie das Gehäuse Ihres Computers.
• Verbinden Sie Computer und Monitor wieder mit der Netzspannung und schalten Sie alle
Geräte ein.
• Startet Ihr Computer nicht korrekt, so schalten Sie ihn sofort aus und kontrollieren Sie sämt-
liche Einstellungen und Kabelverbindungen.
Vor dem erneuten Öffnen des Computers ist dieser von der Netzspannung zu tren-
nen, siehe oben!
Treiber-Installation
• Ein MacOS-Betriebssystem (10.8.4, 10.8.5 oder 10.9 und höher erforderlich) sowie Windows
8 bzw. Linux ab Kernel 2.6.31 erkennt die Steckkarte automatisch und installiert die benötig-
ten Treiber. Diese sind Bestandteil des Betriebssystems. Die mitgelieferte CD ist hier nicht
erforderlich.
• Für ältere Windows-Betriebssysteme (Windows XP, Windows Vista, Windows 7) liegt eine
CD mit passenden Treibern bei.
Windows erkennt die Steckkarte automatisch. Brechen Sie die automatische Suche nach
den Treibern bzw. die Hardware-Erkennung ab.
Legen Sie den mitgelieferten Datenträger in das entsprechende Laufwerk Ihres Computers
ein. Starten Sie den Dateimanager von Windows.
Öffnen Sie das Verzeichnis „USB3.0 Host" und danach das darin befindliche Verzeichnis
„NEC".
Doppelklicken Sie das Programm „xxxxxx-setup.exe" (das „xxxxxx" steht für die Versions-
nummer des Treibers, z.B. „RENESAS-USB3-Host-driver-30230" o.ä.).
Folgen Sie allen Anweisungen des Installationsprogramms bzw. von Windows.
Nach Abschluss der Treiberinstallation ist ein Neustart nötig, bevor die Steckkarte
einwandfrei funktioniert.
Tipps und Hinweise
USB2.0/1.1-Geräte
• An einem USB3.0-Port lassen sich selbstverständlich auch alle „alten" USB2.0/1.1-Geräte be-
treiben. Schließen Sie das USB-Gerät einfach an einem der USB3.0-Ports der Steckkarte an.
Zum Anschluss sind herkömmliche USB2.0/1.1-Verbindungskabel zu verwenden.
• USB2.0/1.1-Geräte werden normalerweise nicht schneller, wenn sie an einem USB3.0-Port
der Steckkarte betrieben werden. Wenn der USB2.0-Controller auf dem Mainboard jedoch
relativ langsam arbeitet, ist es möglich, dass z.B. USB2.0-Festplatten an einem USB3.0-Port
der Steckkarte Daten schneller übertragen können.
USB3.0-Geräte
• Soll ein USB3.0-Gerät an der Steckkarte angeschlossen werden, so ist ein USB3.0-Kabel er-
forderlich. Der USB3.0-A-Stecker sieht zwar auf dem ersten Blick ähnlich wie ein herkömm-
licher USB2.0/1.1-Stecker aus, hat jedoch innenliegende zusätzliche Anschlusskontakte.
Der USB-B-Stecker eines USB3.0-Kabels hat dagegen eine andere Form.
• Ein USB3.0-Festplattengehäuse lässt sich auch über ein herkömmliches USB2.0/1.1-Kabel
an einem USB3.0/2.0/1.1-Port betreiben, eine schnellere Datenübertragung ist so aber nicht
möglich.
• Um die schnelle Datenübertragung von USB3.0 nutzen zu können, ist nicht nur ein USB3.0-
Controller erforderlich, sondern auch ein USB3.0-Endgerät und ein passendes USB3.0-Kabel.
• USB3.0 bietet eine theoretische Übertragungsgeschwindigkeit von 5GBit (umgerechnet etwa
600MByte/s). Die praktisch erzielbaren Werte sind jedoch abhängig von den Geräten, zwi-
schen denen die Daten übertragen werden (z.B. interne und externe Festplatte), der Art der
Daten (viele kleine Dateien oder wenige große Dateien) und von vielen weiteren Faktoren.
Entsorgung
Elektrische und elektronische Geräte gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Technische Daten
Bauart ........................................PCIe (x1-Slot oder höher)
Anzahl USB-Ports ......................2x USB3.0
Umgebungsbedingungen .......... Temperatur +5 °C bis +50 °C, Luftfeuchte 20% bis 80% relativ,
nicht kondensierend
