B E D I E N U N G S A N L E I T U N G
PCIe-Karte für 2x M.2 SATA-SSD
Best.-Nr. 1333215
Bestimmungsgemäße Verwendung
Das Produkt ist zum Einbau in einen PCIe-Steckplatz eines dafür geeigneten Computers vor-
gesehen und stellt dort zwei Steckplätze für M.2 SATA-SSDs zur Verfügung.
Die Sicherheitshinweise sind unbedingt zu befolgen!
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes,
darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc.,
verbunden.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen In-
haber. Alle Rechte vorbehalten.
Lieferumfang
• Steckkarte
• Kurzes Slotblech
• 2 Befestigungsschrauben
• Englischsprachige Bedienungsanleitung des Herstellers
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden über-
nehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des
Produkts nicht gestattet.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Das gesamte Produkt darf nicht feucht oder nass werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kin-
der zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.

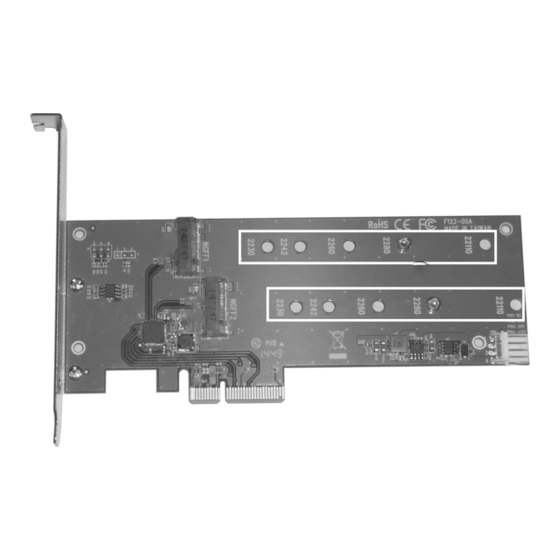

Anschlüsse und Bedienelemente
3
1
2
1 Steckplatz #1 für M.2-Karte
2 Steckplatz #2 für M.2-Karte
3 Slotblech (austauschbar gegen mitgeliefertes kurzes Slotblech; zum Einbau in flache Com-
putergehäuse)
4 Stromanschluss
5 Öffnungen zum Festschrauben der M.2-Karten (abhängig von der Länge)
www.conrad.com
Version 04/15
5
4
Einbau
Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den
Einbau von einer Fachkraft oder einer entsprechenden Fachwerkstatt durch-
führen!
Schalten Sie den Computer, in den der Wechselrahmen eingebaut werden soll
und alle angeschlossenen Geräte aus und trennen Sie alle Geräte von der
Netzspannung, ziehen Sie den Netzstecker! Das Ausschalten über den Ein-/
Ausschalter genügt nicht!
• Öffnen Sie das Gehäuse Ihres Computers und nehmen Sie den Gehäusedeckel vorsichtig
ab.
• Setzen Sie die M.2-Karten in die entsprechenden Steckplätze (1 und 2) ein, schrauben Sie
sie fest.
Abhängig von der Länge der M.2-Karte kann der zugehörige Abstandshalter an ei-
ner anderen Stelle montiert werden.
Drehen Sie die Befestigungsschraube des Abstandshalters von der Rückseite der
Platine heraus. Setzen Sie den Abstandshalter in die zur M.2-Karte passende Öff-
nung ein und schrauben Sie ihn dann wieder fest.
• Suchen Sie einen freien PCIe-Steckplatz, entfernen Sie das zugehörige Slotblech und ste-
cken Sie die Karte in den PCIe-Steckplatz ein. Schrauben Sie die Steckkarte fest (ggf. bietet
das von Ihnen verwendete Computergehäuse eine schraubenlose Montage an).
Es ist hierzu mindestens ein PCIe x2-Slot erforderlich. Die Steckkarte kann aber auch in
einen x4-, x8- oder x16-Slot eingesteckt werden.
Um die Steckkarte in einem flachen Computergehäuse einzubauen, liegt ein kurzes
Slotblech bei. Entfernen Sie das lange Slotblech (3) von der Steckkarte und montie-
ren Sie danach das kurze Slotblech.
• Verbinden Sie den Stromanschluss (4) der Steckkarte mit einem passenden Stromstecker
des PC-Netzteils.
• Verschließen Sie das Gehäuse Ihres Computers.
• Verbinden Sie Computer und Monitor wieder mit der Netzspannung und schalten Sie alle
Geräte ein.
• Startet Ihr Computer nicht korrekt, so schalten Sie ihn sofort aus und kontrollieren Sie sämt-
liche Einstellungen und Kabelverbindungen.
Vor dem erneuten Öffnen des Computers ist dieser von der Netzspannung zu tren-
nen, siehe oben!
Treiber-Installation
Der Treiber ist bereits Bestandteil des Betriebssystems (mindestens Windows 7 oder höher
erforderlich oder MacOS 10.9.1).
Partitionieren/Formatieren
Das Partitionieren und anschließende Formatieren der M.2 SSDs ist wie bei herkömmlichen
SSDs/Festplatten durchzuführen (z.B. bei Windows in der Systemsteuerung und dort in der
Datenträgerverwaltung).
Entsorgung
Elektrische und elektronische Geräte gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Technische Daten
Bauart ...................................................PCIe (x2-Slot oder höher)
Anzahl Steckplätze für M.2-Karten .......2
Geeignete M.2-Karten .......................... Single- oder Dual-sided (Bauteilehöhe in Richtung der
Umgebungsbedingungen ..................... Temperatur +5 °C bis +50 °C, Luftfeuchte 20% bis 80%
