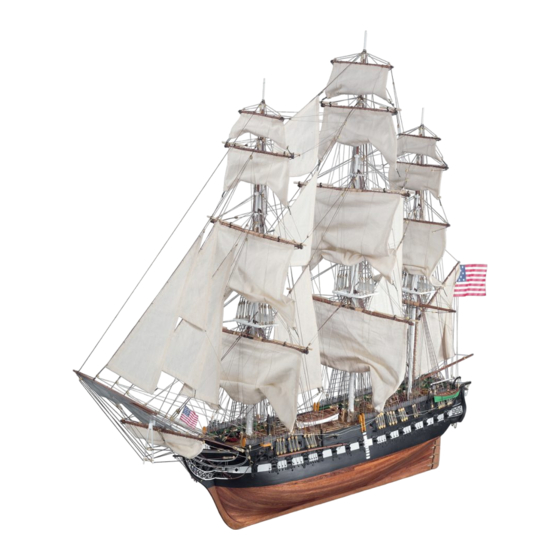

B a u s a t z CONSTITUTION Inhalt Inhalt SEITE BAUPHASE Das Heck verzieren Das Steuerrad anfertigen Galionszier und Kompasshäuschen Heckdavits montieren Details fürs Oberdeck Rahmen für Wetterschutz, Kanonen Kleinere Details montieren Ringbolzen und Netze montieren Weitere Wetterschutzrahmen anfertigen Gangspill und Klampen montieren Bearbeitung und Design von Continuo Creative, 39-41 North Road, London N7 9DP Herausgegeben in Deutschland von De Agostini Deutschland GmbH, Wexstraße 16, 20355 Hamburg...
USS CONSTITUTION B A U P H A S E : 8 1 Das Heck verzieren 1. 1-mm-Messingdraht 5. Säulen für Heckspiegel 12 mm 2. 5-mm-Jungfern 6. Adler für Heckspiegel 3. Namensschild für Heckspiegel 7. Sterne für Heckspiegel 4. 4-mm-Takelblöcke Sobald die Farbe getrocknet ist, befestigen Sie die acht Säulen, wie im Foto gezeigt.
Seite 4
USS CONSTITUTION Die Sterne an ihrem Platz am Heckspiegel Sobald der Schriftzug getrocknet ist, leimen Sie das Namensschild an die gezeigte Stelle. Bei der Positionierung des Adlers darauf achten, dass seine Schwingen nicht zu einer Seite abkippen. Auch Ihr Heckspiegel sollte nun entsprechend des Fotos verziert sein.
USS CONSTITUTION B A U P H A S E : 8 2 Das Steuerrad anfertigen 1. Stützen fürs Steuerrad 2 x 4 x 300 mm 2. Kompass-Häuschen 5. Seiltrommel für Steuerrad 1,5 mm 3. Steuerräder 6. Nägel 4. Holzleisten, Ramin, 7.
Seite 6
USS CONSTITUTION Auf der anderen Seite findet das zweite Steuerrad seinen Platz. Achten Sie darauf, dass sich die Griffe an den Steuerrädern exakt gegenüber liegen. Sie leimen das Steuerrad auf die Plattform von Schritt 82H, längen vom naturfarbenen 0,15-mm-Faden ca. 5 cm ab und leimen ein Ende des Fadens Das Steuerrad ist nun bereit in eine der Bohrungen in der...
USS CONSTITUTION B A U P H A S E : 8 3 Galionszier und Kompasshäuschen 1. Stb.-Zierteil für den Galionsschnabel 4. Nägel 2. Bb.-Zierteile für den Galionsschnabel 5. 0,5-mm-Messingdraht 3. 4-mm-Takelblöcke 6. 5-mm-Jungfern Anschließend detaillieren Sie, wie gezeigt, das Wappen mit roter und blauer Farbe.
Seite 8
USS CONSTITUTION Mit dem Bb.-Zierteil verfahren ... Die Kompasshäuschen finden Ihren Platz beiderseits der Gräting vor dem Steuerrad. Sie leimen zunächst das eine mittig gegen die Gräting (siehe Hilfslinie und Pfeil), dann ..Sie auf die gleiche Weise wie an Steuerbord..
USS CONSTITUTION B A U P H A S E : 8 4 Heckdavits montieren 1. 4-mm-Jungfern 3. Große Klampen 2. 5-mm-Jungfern 4. Kleine Klampen ... zeigt die zu erzielende Form. Als Nächstes fügen Sie vier quadratisch angeordnete 1-mm-Bohrungen an den dicken Enden hinzu.
Seite 10
USS CONSTITUTION Sobald die Leimver- bindungen getrocknet sind, erhalten die Davits einen schwarzen Anstrich. Ist die Farbe trocken, Das Heck mit den soeben hinzugefügten werden die vorderen Enden Details sollte nun auch bei Ihnen so aussehen. der Davits mit je einer kleinen Klampe bestückt (siehe Pfeil).
USS CONSTITUTION B A U P H A S E : 8 5 Details fürs Oberdeck 0,75 mm 1. 1-mm-Messingdraht 4. Netz 2. Oberlicht 5. Ringbolzen 3. Mastkragen 6. 4-mm-Takelblöcke Das Oberlicht abnehmen und beiseite stellen, dann jede Markierung mit einer 0,75-mm- Bohrung versehen.
Seite 12
USS CONSTITUTION Jetzt können Sie das Oberlicht an seine Position leimen, dann – wie gezeigt – achtern davon eine kleine Klampe von Bauphase 84. So sollte der Ring nun aussehen. Sie glätten die beiden Mastkragen mit Schleifpapier und beizen sie im selben Farbton wie die bereits montierten.
USS CONSTITUTION B A U P H A S E : 8 6 Rahmen für Wetterschutz, Kanonen 1. 1-mm-Messingdraht 4. Nägel 2. Netz 5. Kleine Klampen 3. Ringbolzen 6. Brauner 0,5-mm-Faden Um die an Backbord gelegene Niedergang- Öffnung der großen Gräting sieben 1-mm-Bohrungen hinzufügen (siehe Pfeile).
Seite 14
USS CONSTITUTION Nun längen Sie sechs Stücke des Messingdrahts ab, um drei Seiten des Gestells mit Relingdurchzügen zu versehen. Der erste befindet sich 7 mm oberhalb der Gräting, der zweite Anschließend das 4 mm oberhalb des ersten. Mit Kanonenrohr mit seinen Sekundenkleber befestigen.
USS CONSTITUTION B A U P H A S E : 8 7 Kleinere Details montieren 1. Davits 5. Naturfarbener 0,15-mm-Faden 2. Zierteile 6. Kleine Klampen 15 mm 3. 4-mm-Takelblöcke 7. 5-mm-Jungfernblöcke 4. 4-mm-Doppelblöcke Vom Rahmen der Bauphase 86 das Netz ausbreiten, dann aus einer Ecke einen 15 mm breiten Streifen schneiden (siehe Foto), der mindestens 54 mm lang ist (siehe Schritt 87D).
Seite 16
USS CONSTITUTION Wenn alles passt, kleben Nach dem Trocknen zwei Klampen an die Sie die Netze, wie gezeigt, über gezeigten Stellen an Backbord leimen (siehe die drei Öffnungen im Heck- Pfeile). Auf der anderen Modellseite wiederholen. Schanzkleid. Weiter achtern zwei weitere Klampen hinzufügen, und auf der anderen Modellseite ebenso.
USS CONSTITUTION B A U P H A S E : 8 8 Ringbolzen und Netze montieren 1. Davits 5. 4-mm-Takelblöcke 2. 4-mm-Doppelblöcke 6. Belegnägel 3. 4-mm-Jungfern 7. Kleine Klampen 4. Zierteile Fahren sie auf die gleiche Weise mit den übrigen Stückpforten an Backbord fort, dann folgt die Steuerbordseite.
Seite 18
USS CONSTITUTION Als Nächstes versehen Sie mittels einer scharfen Klinge die Netze mit je einem Loch in der Mitte. Alternativ erledigen Sie dies in den Schritten G und H. Später weisen die Kanonenrohre durch diese Öffnungen. Eine andere Methode sieht Versehen Sie sämtliche Stückpforten an vor, die Netze zuerst über die Backbord mit Netzen.
USS CONSTITUTION B A U P H A S E : 8 9 Weitere Wetterschutzrahmen anfertigen 1 mm 1. Zierteile 5. Naturfarbener 0,15-mm-Faden 2. Zierteile 6. Gangspill 3. Ringbolzen 7. 0,5-mm-Messingdraht 4. 4-mm-Jungfern Bohren Sie acht 1-mm-Löcher um jede Gräting achtern der Öffnung für den Großmast. Den 1-mm-Messingdraht Wie gehabt, zuerst den U-förmigen Bogen zunächst mittels eines...
Seite 20
USS CONSTITUTION Sie wiederholen danach die Schritte B bis E an der zweiten Gräting. Für diese Gräting nun ebenfalls sechs Drahtstücke in Form biegen. Die Länge des U-förmigen Bogens sollte etwa 37mm betragen. Die Befestigung erfolgt jeweils mit dickflüssigem Sekundenkleber. Nun benötigen Sie exakt 16 Stücke Draht, die als Handlauf an den soeben montierten...
USS CONSTITUTION B A U P H A S E : 9 0 Ankerspill und Klampen montieren 1. 5-mm-Jungfern 4. 4-mm-Takelblöcke 2. Belegnägel 5. Netz 3. 4-mm-Doppelblöcke 6. Naturfarbener 0,15-mm-Faden Sind die Leimverbindungen belastbar, werden die Leisten anhand des kleinen Fotos in eine rundliche Form gebracht.
Seite 22
USS CONSTITUTION Die kleinen Klampen der früheren Bauphasen erhalten jetzt einen hellen ockerfarbenen Anstrich. Sobald dieser getrocknet ist, tragen Sie Holzbeize auf. Eine sechste Klampe an gezeigte Stelle an Backbord befestigen. Drei der Klampen in gezeigtem Winkel oberhalb der großen Klampe an der Backbordseite des Bugschanzkleids befestigen.
