B A U P H A S E : 8 4

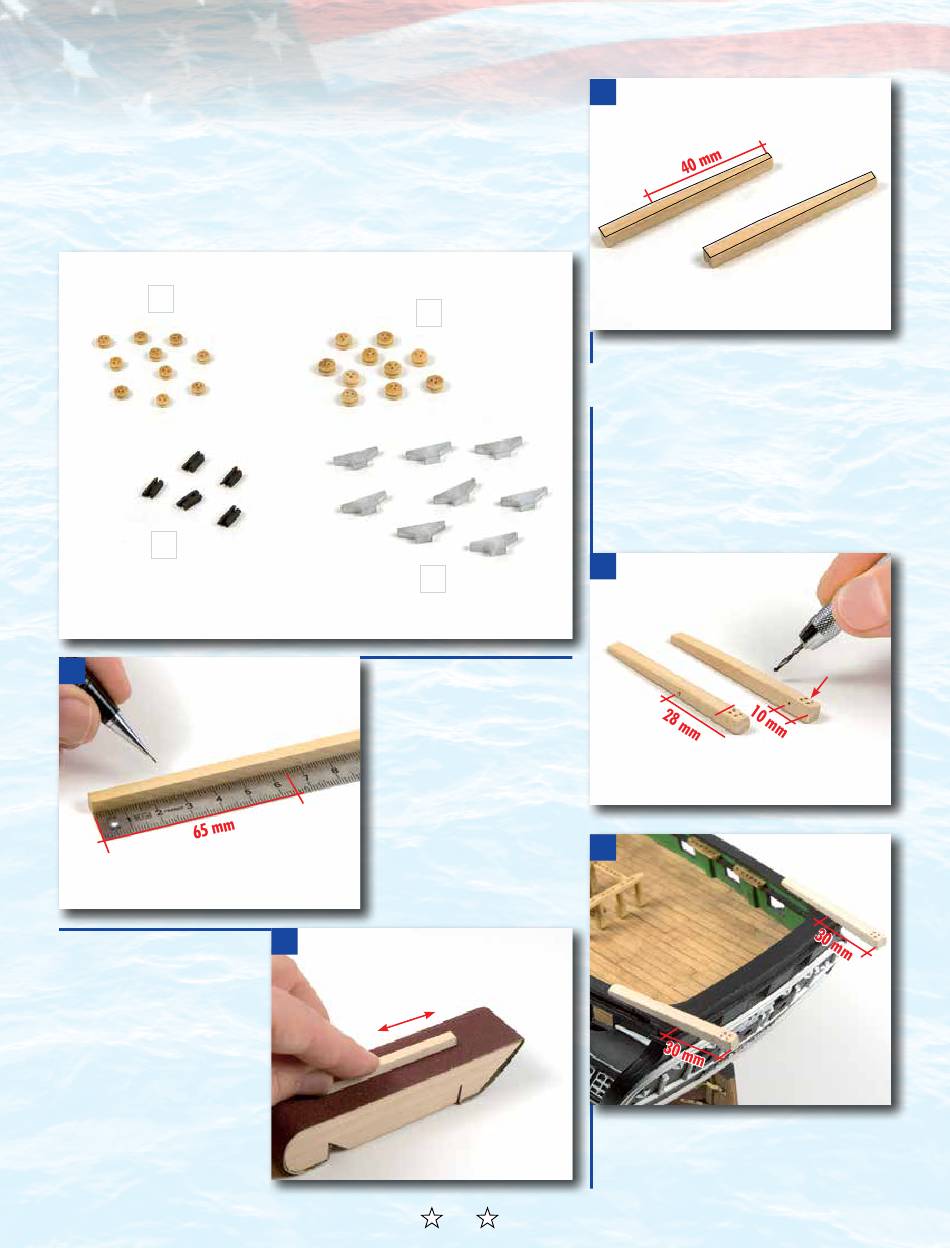

Heckdavits montieren
1. 4-mm-Jungfern
2. 5-mm-Jungfern
1
4
A
84B
Mithilfe eines Schleifblocks
wird jeder Davit auf einer Länge
von 40 mm ein wenig verjüngt.
Die Abbildung zum nächsten
Schritt ...
USS CONSTITUTION
3. Große Klampen
4. Kleine Klampen
2
3
84A
Von einer 5 x 5 x 300-mm-
Ramin-Leiste zwei Stücke à
65mm ablängen. Daraus fertigen
Sie die beiden Heck-Davits.
B
171
C
84C
... zeigt die zu erzielende Form.
84D
Als Nächstes fügen Sie vier quadratisch
angeordnete 1-mm-Bohrungen an den dicken
Enden hinzu. Anschließend bohren Sie
0,75-mm-Löcher in die Seiten. Innen beträgt
der Abstand zum Ende 10 mm, außen 28 mm.
Diese seitlichen Bohrungen nehmen in Schritt
84J Ringbolzen auf.
D
E
84E
Sofern nötig, die Davits mit feinem
Schleifpapier glätten, dann mit jeweils 30 mm
Überstand auf die achteren Schanzkleider
leimen. Sie sollen jeweils 30 mm überstehen.
