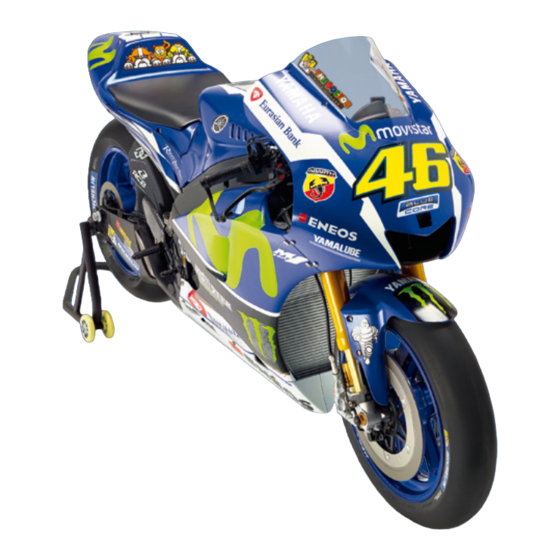

DeAgostini MODELSPACE VALENTINO ROSSI'S YZR -M1 Bedienungsanleitung
Paket 18
Vorschau ausblenden
Andere Handbücher für MODELSPACE VALENTINO
ROSSI'S YZR -M1:
- Bedienungsanleitung (14 Seiten) ,
- Bedienungsanleitung (14 Seiten) ,
- Bedienungsanleitung (14 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für DeAgostini MODELSPACE VALENTINO ROSSI'S YZR -M1
Inhaltszusammenfassung für DeAgostini MODELSPACE VALENTINO ROSSI'S YZR -M1
- Seite 1 VALENTINO ROssI’s Paket 18...
- Seite 2 VALENTINO ROssI’s SEITE BAUPHASE Die linke Halblenkstange Die rechte Halblenkstange Die Lenkstangenknöpfe IN ZUSAMMENARBEIT mit IN COLLABORAZIONE CON Bearbeitung und Design von Milanoedit srl – www.milanoedit.com Herausgegeben in Deutschland von De Agostini Deutschland GmbH, Wexstraße 16, 20355 Hamburg Alle Rechte vorbehalten © 2018 Warnung: Nicht für Kinder unter 14 Jahren geeignet.
-
Seite 3: Die Linke Halblenkstange
BAUEN SIE DIE YAMAHA YZR -M1 67. BAUPHASE DIE LINKE HALBLENKSTANGE Ihre Bauteile A. linke Halblenkstange B. Kupplungshebel C. Halterung der Druckknopftafel D. Druckknopftafel E. Hebelgruppe F. Steckverbinder G. Ringmutter H. Halterung der Ringmutter I. Verschluss... - Seite 4 SCHRITT FÜR SCHRITT SCHRITT_01 Nehmen Sie die Einstellringmutter und die Halterung (Bauteile G und H der Bauphase 67). Stecken Sie den Stift der Ringmutter in das Loch am Ende der Halterung. SCHRITT_02 Nun müssen Sie die Halterung komplett mit Ringmutter und den Verschluss (Bauteil I) auf die Halblenkstange montieren. Richten Sie die Teile wie auf dem Foto gezeigt aus und identifizieren Sie die Referenzkerbe, die durch den Pfeil angezeigt wird, wo die Halterung platziert werden soll. Das Foto unten zeigt das Resultat, das Sie erzielen sollen. SCHRITT_03 Platzieren Sie die Halblenkstange wie im Bild gezeigt und nehmen Sie die Druckknopftafel und die Halterung (Bauteile D und C). Der Pfeil zeigt auf die Referenzkerbe zur Montage der beiden Teile. SCHRITT_04 Das Foto zeigt die Druckknopftafel, die korrekt an der Halblenkstange montiert ist. Überprüfen Sie sorgfältig, dass die Bauteile genau so angeordnet sind, wie Sie es auf dem Bild sehen.
- Seite 5 BAUEN SIE DIE YAMAHA YZR -M1 SCHRITT_05 Nun müssen Sie die Hebelgruppe (Bauteil E) auf die Halblenkstange montieren. Der Pfeil zeigt auf den Montagepunkt und das Detailfoto zeigt das Resultat, das Sie erzielen müssen. SCHRITT_06 Nehmen Sie den Steckverbinder (Bauteil F der Stückliste) und befestigen Sie ihn an der Halblenkstange, wie im Bild gezeigt. SCHRITT_07 Um die Montage abzuschließen, stecken Sie einfach den Kupplungshebel in das mit dem Pfeil gekennzeichnete Loch an der Halblenkstange. FERTIG BAUPHASE ABGESCHLOSSEN Die linke Halblenkstange Ihrer Yamaha ist nun fertig: Legen Sie sie bis zur nächsten Montage beiseite.
-
Seite 6: Die Rechte Halblenkstange
SCHRITT FÜR SCHRITT 68. BAUPHASE DIE RECHTE HALBLENKSTANGE Ihre Bauteile A. rechte Halblenkstange B. Kupplungshebel C. Halterung der Druckknopftafel D. Steckverbinder E. Druckknopftafel F. Kabelschläuche x 2... - Seite 7 BAUEN SIE DIE YAMAHA YZR -M1 SCHRITT_01 Nehmen Sie die rechte Halblenkstange (Bauteile A der Stückliste), die Halterung der Druckknopftafel (Bauteil C) und die Druckknopftafel (E). Platzieren Sie sie wie auf dem Foto gezeigt. Der Pfeil zeigt die Referenzkerbe an der Halblenkstange zur Befestigung der Druckknopftafel an. SCHRITT_02 Montieren Sie mit Hilfe der Kerbe an der Halblenkstange die Druckknopftafel. Das Bild zeigt das Resultat, das Sie erhalten müssen. SCHRITT_03 Nehmen Sie den Steckverbinder (Bauteil D). Der Pfeil zeigt das Loch an, das für die Montage an der Halblenkstange benötigt wird. SCHRITT_04 So sieht der Steckverbinder aus, wenn er einmal korrekt an der Halblenkstange...
- Seite 8 SCHRITT FÜR SCHRITT SCHRITT_05 Nehmen Sie den vorderen Bremshebel SCHRITT_06 Trennen Sie die beiden und verbinden Sie ihn mit der Halblenkstange, indem Beschleunigerkabelschläuche vom Anguss. Die Kreise Sie dem Pfeil folgen. Verwenden Sie bei Bedarf etwas zeigen die Löcher an, die Sie zur Montage verwenden Klebstoff. müssen. Bei Bedarf können Sie einen Tropfen Schnellkleber verwenden. SCHRITT_07 Im Bild sehen Sie die beiden Röhren korrekt in den dafür vorgesehenen Löchern an der Halblenkstange montiert. Vergewissern Sie sich, dass sie genau so positioniert sind, wie auf dem Foto gezeigt. BAUPHASE ABGESCHLOSSEN Auch die rechte Halblenkstange Ihrer Yamaha ist komplett: Legen Sie sie bis zur nächsten Montage beiseite. FERTIG...
-
Seite 9: Die Lenkstangenknöpfe
BAUEN SIE DIE YAMAHA YZR -M1 69. BAUPHASE DIE LENKSTANGENKNÖPFE Ihre Bauteile A. rechter Knopf B. linker Knopf C. linke Spitze D. Schutzbügel E. Schraube C (+ Vorrat) - Seite 10 SCHRITT FÜR SCHRITT SCHRITT_01 Nehmen Sie die linke Halblenkstange, die Sie in Bauphase 67 fertiggestellt haben, den linken Knopf (derjenige mit dem kleinsten Innenloch) und die Spitze (Bauteile B und C aus der Stückliste). Ordnen Sie die Stücke wie auf dem Foto gezeigt an. SCHRITT_03 Vervollständigen Sie auf die gleiche Weise auch die rechte Halblenkstange (Bauphase 68) mit dem entsprechenden Knopf. SCHRITT_02 Setzen Sie den Knopf auf die STEP_04 Completa allo stesso Halblenkstange und setzen Sie dann die modo anche il semimanubrio Spitze ein. Das Bild zeigt die komplette di destra (uscita 68), con la linke Halblenkstange. manopola corrispondente. SCHRITT_04 Nehmen Sie nun den Schutzbügel (Bauteil D der Stückliste) und eine Schraube C. Sie benötigen außerdem einen Inbusschlüssel, um die Schraube anzuziehen.
- Seite 11 BAUEN SIE DIE YAMAHA YZR -M1 SCHRITT_05 Das Foto zeigt den SCHRITT_06 Nun können Sie die beiden kompletten Schutzbügel, der korrekt an der rechten Halblenkstangen an den oberen Enden der Halblenkstange montiert ist, mit der Vorderradgabel montieren. Verwenden Sie keinen Schraube C fest angezogen. Klebstoff, Sie müssen lediglich die Halblenkstangen mit Hilfe der Führungen an den Teilen montieren. FERTIG BAUPHASE ABGESCHLOSSEN So sieht die Vorderradgabel Ihrer Yamaha aus. Vergewissern Sie sich, dass sich die Halblenkstangen in der auf dem Foto gezeigten Position befindet.
