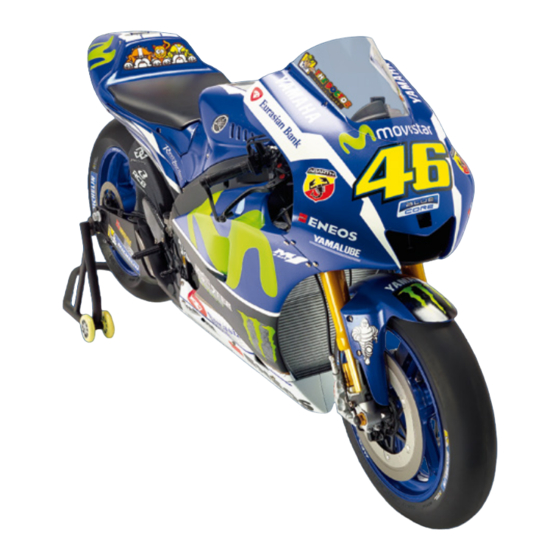

DeAgostini MODELSPACE VALENTINO ROSSI'S YZR -M1 Bedienungsanleitung
Paket 23
Vorschau ausblenden
Andere Handbücher für MODELSPACE VALENTINO
ROSSI'S YZR -M1:
- Bedienungsanleitung (14 Seiten) ,
- Bedienungsanleitung (14 Seiten) ,
- Bedienungsanleitung (11 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DeAgostini MODELSPACE VALENTINO ROSSI'S YZR -M1
Inhaltszusammenfassung für DeAgostini MODELSPACE VALENTINO ROSSI'S YZR -M1

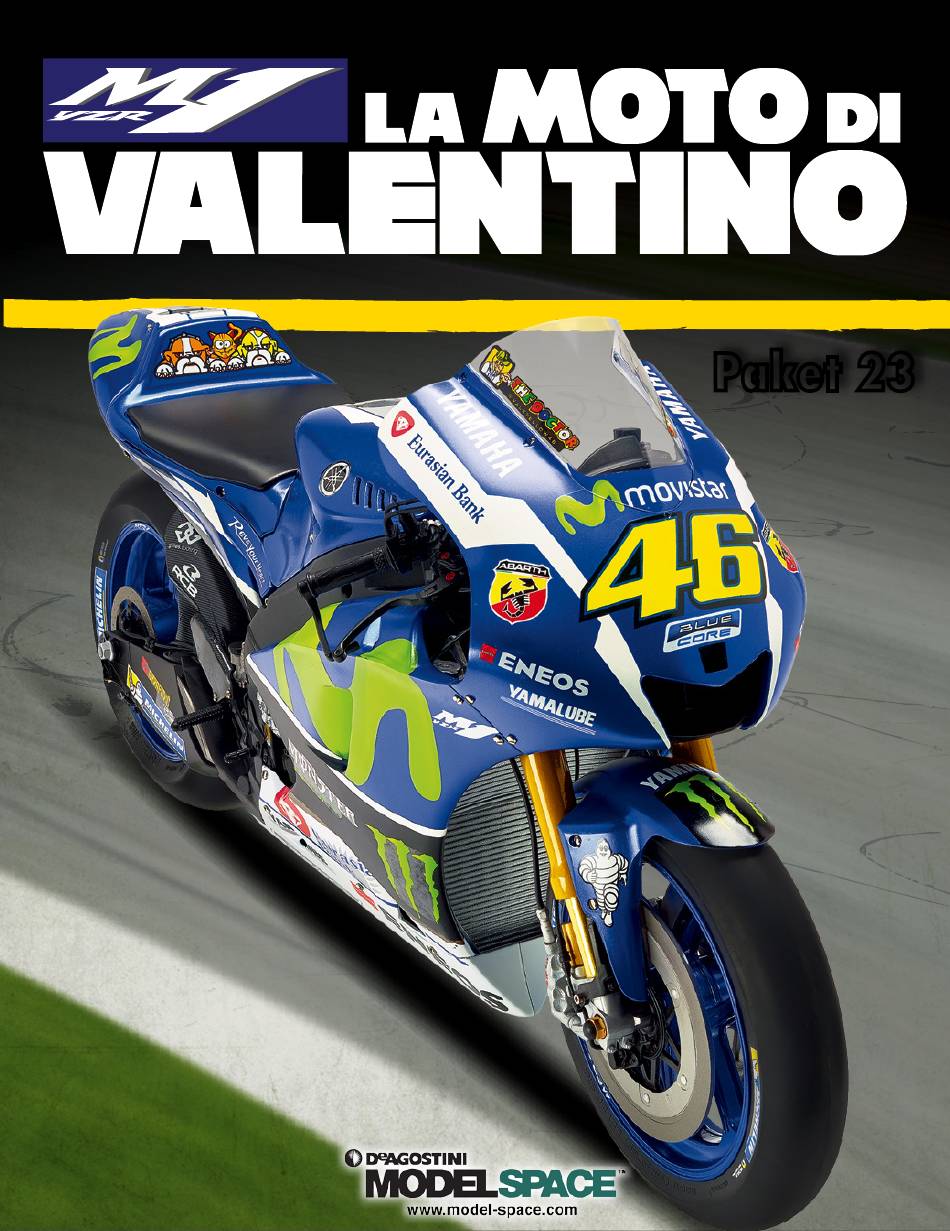

- Seite 1 Paket 23...
- Seite 2 FASE PAG. Das rechte Heck Das Rücklicht Der Pilotensitz Die linke Verkleidung IN ZUSAMMENARBEIT mit IN COLLABORAZIONE CON Bearbeitung und Design von Milanoedit srl – www.milanoedit.com Herausgegeben in Deutschland von De Agostini Deutschland GmbH, Wexstraße 16, 20355 Hamburg Alle Rechte vorbehalten © 2018 Warnung: Nicht für Kinder unter 14 Jahren geeignet.
-
Seite 3: Das Rechte Heck
SCHRITT FÜR SCHRITT 86. BAUPHASE DAS RECHTE HECK Ihre Bauteile A. rechtes Heck B. Schrauben A x 2 (+ Vorrat) - Seite 4 BAUEN SIE DIE YAMAHA YZR -M1 SCHRITT_01 Identifizieren Sie in der Mitte des rechten Hecks das Loch, das durch den gelben Kreis gekennzeichnet ist. Nehmen Sie eine Schraube A. SCHRITT_02 Setzen Sie die Schraube A in das in SCHRITT_03 Gehen Sie nun zum hinteren Ende des Schritt 01 angegebene Loch ein und ziehen Sie Hecks. Der gelbe Kreis zeigt das Loch an, in das sie mit dem Schraubendreher vorsichtig an, bis Sie eine zweite Schraube A einsetzen müssen. sie vollständig und ohne zu forcieren in das Loch eingeführt ist. SCHRITT_04 Ziehen Sie die Schraube A in dem angegebenen Loch an. Auch hier ist darauf zu achten, dass Sie vorsichtig und ohne zu forcieren anziehen.
- Seite 5 SCHRITT FÜR SCHRITT SCHRITT_05 Holen Sie die obere Platte des Hecks aus Bauphase 82 zurück. Sie brauchen auch das Yamaha- Logo, das Sie mit der Bauphase 85 erhalten haben. SCHRITT_06 Entfernen Sie das Schutzpapier von der Unterseite des Yamaha-Logos und kleben Sie es in die am hinteren Ende der Heckplatte angegebene Position. BAUPHASE ABGESCHLOSSEN Auch diese Montagephase ist abgeschlossen. In der nächsten Ausgabe werden Sie das gesamte FERTIG Heck Ihrer Yamaha vervollständigen.
-
Seite 6: Das Rücklicht
BAUEN SIE DIE YAMAHA YZR -M1 87. BAUPHASE DAS RÜCKLICHT Ihre Bauteile A. Rücklicht B. Transparente Abdeckung C. Schrauben A x 6 (+ Vorrat) D. Schrauben K x 2 (+ Vorrat) - Seite 7 SCHRITT FÜR SCHRITT SCHRITT_01 Nehmen Sie das Stück, welches das Rücklicht reproduziert, und legen Sie es auf das hintere Ende der Unterplatte des Hecks (Bauphase 85), wie Sie es im Bild sehen. Verwenden Sie keinen Klebstoff. SCHRITT_02 Verbinden Sie das linke Heck SCHRITT_03 Gehen Sie nun zum vorderen Ende des (Bauphase 84) mit der Unterplatte des Hecks, Hecks und verwenden Sie eine zweite, von innen wie auf dem Foto gezeigt. Befestigen Sie die angezogene Schraube A, um die Teile dauerhaft zu Teile mit einer Schraube A, die durch den gelben befestigen. Kreis gekennzeichnet ist. SCHRITT_04 Nehmen Sie das rechte Heck (Bauphase 86) und positionieren Sie es wie auf dem Foto gezeigt. Befestigen Sie es mit einer Schraube A an der Unterplatte des Hecks des Hecks.
- Seite 8 BAUEN SIE DIE YAMAHA YZR -M1 SCHRITT_05 Um die Befestigung des rechten Hecks SCHRITT_06 Vervollständigen Sie das Rücklicht, abzuschließen, müssen Sie lediglich eine Schraube indem Sie die transparente Abdeckung aufdrücken. A in das Loch, das sich am vorderen Ende befindet, Auch in diesem Fall ist es nicht notwendig, anziehen. Klebstoff zu verwenden. SCHRITT_07 Setzen Sie die obere Platte zwischen SCHRITT_08 Ziehen Sie abschließend die beiden die beiden Seiten des Hecks und befestigen Sie Inbusschrauben K in die beiden Löcher am hinteren sie in Position mit zwei Schrauben A (siehe gelber Ende der Unterplatte des Hecks ein. Kreis), die auf beiden Seiten angezogen werden müssen. FERTIG BAUPHASE ABGESCHLOSSEN Damit haben Sie die Hauptstruktur des Hecks Ihrer Yamaha abgeschlossen. In der nächsten Ausgabe werden Sie auch die Sattelgruppe befestigen.
-
Seite 9: Der Pilotensitz
SCHRITT FÜR SCHRITT 88. BAUPHASE DER PILOTENSITZ Ihre Bauteile A. Sitzbezug B. Sattelstruktur C. Schrauben T x 2 (+ Vorrat) D. Schrauben H x 4 (+ Vorrat) E. Schrauben S x 2 (+ Vorrat) F. Schrauben R x 4 (+ Vorrat) - Seite 10 BAUEN SIE DIE YAMAHA YZR -M1 SCHRITT_01Die farbigen Kreise zeigen die Löcher an, die Sie anpassen müssen. Die farbigen Kreise zeigen die Löcher an, die Sie anpassen müssen. SCHRITT_02 Setzen Sie in beide Löcher (gekennzeichnet durch die farbigen Kreise) zwei Schrauben R und ziehen Sie sie mit dem Inbusschlüssel fest. SCHRITT_03 Gehen Sie nun nach auf die rechte Seite und befestigen Sie das Heck auch auf dieser Seite, indem Sie stets zwei Schrauben R verwenden.
- Seite 11 SCHRITT FÜR SCHRITT SCHRITT_04 SCHRITT_05 Befestigen Sie den Tank am Holen Sie den Tank zurück (abgeschlossen in Bauphase 66) und positionieren Fahrgestell, indem Sie eine Schraube S vorsichtig Sie ihn wie auf dem Bild gezeigt. Passen Sie anziehen. Führen Sie die gleiche Prozedur auch die beiden Löcher, die durch die gelben Kreise auf der linken Seite aus, indem Sie eine zweite gekennzeichnet sind, an. Schraube S verwenden. SCHRITT_06 Setzen Sie das Tankrohr wie auf dem Foto gezeigt ein. Achten Sie darauf, dass der Schlauch durch die Kabelverschraubungen geführt wird, die durch die farbigen Kreise hervorgehoben werden. Befestigen Sie dann das freie Ende des Rohres an der Düse an der Oberseite des Deckels. BAUPHASE FERTIG ABGESCHLOSSEN So sieht Ihre Yamaha aus: Jetzt sind auch Heck und Tank mit dem Fahrgestell verbunden.
-
Seite 12: Die Linke Verkleidung
BAUEN SIE DIE YAMAHA YZR -M1 89. BAUPHASE DIE LINKE VERKLEIDUNG Ihre Bauteile A. linke Verkleidung B. Schrauben H x 2 (+ Vorrat) C. Schraube W (+ Vorrat) D. Schrauben A x 2 (+ Vorrat) E. Schrauben K x 3 (+ Vorrat) - Seite 13 SCHRITT FÜR SCHRITT SCHRITT_01 Zusätzlich zum Fahrgestell des Motorrads, holen Sie zwei Schrauben T von Bauphase 88 und die Windschutzscheibe, die Sie in der ersten Bauphase erhalten haben, wieder ein. Sie benötigen auch einen Inbusschlüssel. SCHRITT_02 Positionieren Sie die Windschutzscheibe auf die Struktur des Armaturenbretts und passen Sie sie an die durch die gelben Kreise hervorgehobenen Löcher an. Setzen Sie die beiden Schrauben T mit dem Inbusschlüssel in die Löcher ein und ziehen Sie sie fest. SCHRITT_03 Befestigen Sie nun die Seiten der SCHRITT_04 Vervollständigen Sie die Befestigung Windschutzscheibe mit zwei Schrauben H (aus der Windschutzscheibe, indem Sie zwei weitere Bauphase 88 zurückgeholt). Ziehen Sie die Schrauben H (aus der Bauphase 88) in den auf der Schrauben in den beiden gekennzeichneten Löchern rechten Seite vorgesehenen Löchern anziehen. auf der linken Seite an.
- Seite 14 BAUEN SIE DIE YAMAHA YZR -M1 SCHRITT_05 In der Bauphase 88 hatten Sie die Sitzstruktur und den Überzug erhalten. Entfernen Sie das Schutzpapier teilweise vom Sitzüberzug. SCHRITT_06 Positionieren Sie die Kleberbeschichtung auf der Sitzstruktur. Überprüfen Sie, ob er richtig verlegt ist, dann entfernen Sie das Schutzverpackungspapier. BAUPHASE ABGESCHLOSSEN Die Windschutzscheibe wurde am Motorrad befestigt und die Struktur des Sattels ist nun zur Montage am Fahrgestell bereit. FERTIG...
