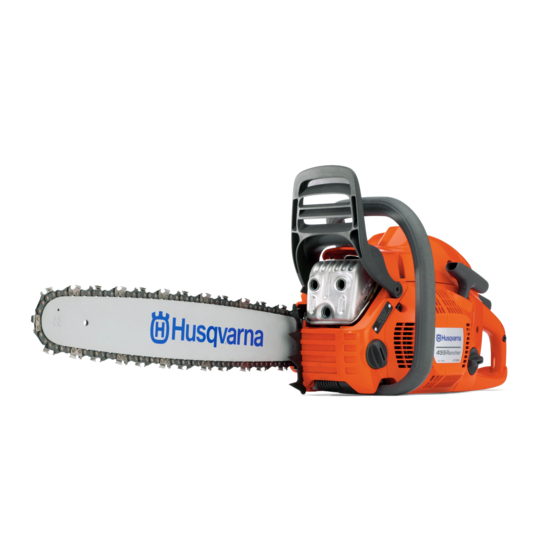

Husqvarna 455 Rancher Werkstatt-Handbuch
  1. Anleitungen
  2. Marken
  3. Husqvarna Anleitungen
  4. Kettensäge
  5. 455 Rancher
  6. Werkstatt-handbuch

Husqvarna 455 Rancher Werkstatt-Handbuch

Vorschau ausblenden Andere Handbücher für 455 Rancher:
Inhaltsverzeichnis

Werbung

Quicklinks

Werkstatthandbuch
455 Rancher 460
Deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna 455 Rancher

Inhaltszusammenfassung für Husqvarna 455 Rancher

  • Seite 1 Werkstatthandbuch 455 Rancher 460 Deutsch...

  • Seite 2: Inhaltsverzeichnis

    Werkstatthandbuch Husqvarna 455 Rancher und 460 Inhalt Einleitung .............. 3 Sicherheitsvorschriften ........4 Allgemeine Anweisungen ........4 Spezielle Anweisungen ........4 Spezialwerkzeuge ..........5 Technische Daten ..........7 Vergaser ..............9 Vergaser ............9 Drucktest des Vergasers ........14 Einstellung des Vergasers ........ 15 Fehlersuche ............

  • Seite 3: Aufbau Des Handbuchs

    Schmiermittel und Anzugsmomente ausführlich System aufschlagen. beschrieben. 2. Die Anweisungen unter den Überschriften befolgen: Dieses Werkstatthandbuch gilt für folgende • Demontage Motorsägenmodelle: 455 Rancher • Reinigung und Kontrolle • Montage Demontage und Montage der kompletten Motor- säge Falls die Säge ganz auseinandergenommen werden soll, die Anweisungen unter ”Demontage”...

  • Seite 4: Sicherheitsvorschriften

    Sicherheitsvorschriften Sicherheitsvorschriften Allgemeine Anweisungen Spezielle Anweisungen In diesem Werkstatthandbuch ist ausführlich Der für die Motorsäge verwendete Kraftstoff hat beschrieben, wie die Motorsäge auf Defekte hin folgende gefährliche Eigenschaften: überprüft, repariert und getestet werden soll. Fer- ner sind hier die verschiedenen, bei Reparaturen •...

  • Seite 5: Spezialwerkzeuge

    Spezialwerkzeuge Spezialwerkzeuge Deutsch –...
  • Seite 6 Spezialwerkzeuge Komponente Beschreibung Anwendungsbereich Teile-Nr. Kupplungswerkzeug Fliehkraftkupplung 502 54 16-01 Kolbenstopp Kurbelwelle arretieren 504 91 06-05 Haken für Kraftstofffi lter Kraftstofffi lter herausnehmen 502 50 83-01 Sechskantschlüssel Für M5-Schrauben 502 50 18-01 Drucktester Drucktest des Zylinders 503 84 40-02 Prüfl ehre Zündmodul einstellen 502 51 34-02 Montagevorrichtung...

  • Seite 7: Technische Daten

    Technische Daten Technische Daten Hubraum Bohrung Höchstleistung/ /Kubikzoll Ø mm/Ø Zoll mm/Zoll Höchstdrehzahl kW/PS/Umin 455: 55,5/3,38 47/1,85 32/1,28 2,6/3,5/9 000 460: 60,3/3,68 49/1,93 32/1,28 2,7/3,7/9 000 Elektrodenabstand Zündanlage Luftspalt Vergasertyp mm/Zoll mm/Zoll 455: 0,5/0,02 SEM CD 0,3/0,012 Walbro WTA 29 460: 0,5/0,02 SEM CD...
  • Seite 8 Technische Daten Leerlaufdrehzahl Eingriffsdrehzahl Zündkerze U/min U/min 455: 2 700 3 800 NGK BPMR 7A Champion RCJ 7Y 460: 2 700 3 800 NGK BPMR 7A Champion RCJ 7Y Füllmenge Ölpumpen- Füllmenge Öltank Automatische Kraftstofftank kapazität bei l/US pint Ölpumpe l/US pint 8 500 U/min, ml/min...

  • Seite 9: Vergaser

    Vergaser Vergaser Vergaser Im Mischer (B) sitzen Choke, Drosselventil und Verteiler. Hier wird der Kraftstoff mit Luft gemischt, WARNUNG! um eine vom Zündfunken zündbare Mischung zu Der für die Motorsäge verwendete bilden. Kraftstoff hat folgende gefährliche Eigenschaften: 1. Der Kraftstoff und seine Dämpfe sind giftig.
  • Seite 10 Vergaser Funktion Bei Zwischengas (siehe nachstehende Abbildung) Der Vergaser funktioniert in folgenden Positionen ist die Drosselklappe (I) teilweise geöffnet, die unterschiedlich: Starterklappe (H) ist geöffnet. Über die Verteiler (D und E) wird Kraftstoff zugeführt. • Kaltstart • Leerlauf • Zwischengas •...

  • Seite 11: Demontage Des Vergasers

    Vergaser Demontage des Vergasers Die 4 Schrauben (D) am Vergaser lösen. Den Ver- gaser aus seinem Gehäuse nehmen. ACHTUNG! Zum Aufstecken oder Abziehen des Kraftst- offschlauchs darf keine geriffelte Zange be- nutzt werden. Sie könnte Materialschäden verursachen, die Undichtigkeiten oder Risse zur Folge haben können.
  • Seite 12 Vergaser Reinigung und Kontrolle Den Deckel (J) von der Pumpe nehmen und Dich- WARNUNG! tung (I) und Pumpenmembran (G) vorsichtig entfer- Kraftstoff hat folgende gefährliche nen. Siehe nachstehende Abbildung Nr. 8. Eigenschaften: 1. Der Kraftstoff und seine Dämpfe sind giftig. Mit einer Nadel o.
  • Seite 13 Vergaser Montage Wenn auf keine Abbildung Bezug genommen Nadelventil (D) mit Hebel (C), Stift und Feder wird, ist die Abbildung auf der vorherigen Seite zu montieren und die Schraube (E) festziehen. Ver- verwenden. schlussdeckel (K) anbringen. Siehe nachstehende Abbildung. Beim Zusammenbauen des Vergasers auf peinli- che Sauberkeit achten.

  • Seite 14: Drucktest Des Vergasers

    Vergaser Montage des Vergasers Die Lüftungsklappe an der Achse (L) montieren ACHTUNG! und die Drosselventilstange (N) parallel zur nor- malen Drosselklappe anbringen. Das Klappen- Beim Zusammenbauen des Vergasers auf gehäuse (P) ist mit zwei Schrauben im Vergaser peinliche Sauberkeit achten. Die kleinste befestigt.

  • Seite 15: Einstellung Des Vergasers

    Vergaser Grundeinstellungen für EU-Motorsägen mit Voraussetzungen für die Einstellung ausschlagbegrenztem Vergaser • Bei allen Einstellungen muss der Luftfi lter Die Modelle 455 und 460 sind mit ausschlag- sauber und der Zylinderdeckel montiert sein. begrenzten Vergasern ausgestattet. Bei einem ACHTUNG! Wenn der Vergaser bei schmutzi- Austausch von Vergaser oder Nadeln für diese Mo- gem Luftfi...
  • Seite 16 Vergaser 4. Die H-Nadel auf eine Höchstgeschwindigkeit von 6. Die Leerlaufdrehzahl mit der Leerlaufschraube ”B” U/min einstellen. Tachometer verwenden. (T) auf ”F” U/min einstellen. 455 B = 12 500 455 F = 2700 460 B = 12 500 460 F = 2700 Einen schmalen Schraubenzieher (Teile-Nr.

  • Seite 17: Fehlersuche

    Fehlersuche Fehlersuche Die bei dieser Motorsäge denkbaren Defekte sind in vier Gruppen unterteilt. Innerhalb der Gruppen stehen die möglichen Funktionsfehler links und die möglichen Ursachen rechts. Die Fehlerursachen sind nach ihrer Wahrscheinlichkeit geordnet, d. h. die wahrscheinlichste Ursache ist stets zuerst aufgelistet. Start Leerlauf (niedrige Drehzahl) (Forts.) Schwer zu star-...
  • Seite 18 Fehlersuche Hohe Drehzahl Beschleunigung und Verlangsamung Läuft nicht mit H-Düse neu einstellen Beschleunigt L-Düse neu einstellen Vollgas Luftfi lter verstopft nicht H-Düse neu einstellen Tankbelüftung verstopft Luftfi lter verstopft Kraftstofffi lter verstopft Tankbelüftung verstopft Kraftstoffl eitung verstopft Kraftstofffi lter verstopft Kraftstoffschlauch lose/defekt Kraftstoffl...

  • Seite 19: Reparaturanweisungen

    Reparaturanweisungen Reparaturanweisungen Demontage der Kettenbremse WARNUNG! Vorsichtig arbeiten, die Feder Zur Freigabe der Bremse Handschutz nach hinten kann hochschnellen und Verlet- führen. Die Schienenbolzen lösen und Kupplungs- zungen verursachen. Schutzbrille deckel, Kette und Schiene demontieren. tragen! Die Schrauben entfernen und die Abdeckung über der Feder der Kettenbremse vorsichtig abnehmen.

  • Seite 20: Montage Der Kettenbremse

    Reparaturanweisungen Montage der Kettenbremse Die Bremsfeder spannen, dazu den Handschutz der Säge als Werkzeug benutzen. Den Handschutz Kniegelenk und Bremsband zusammenschrauben, auf die Bremse setzen und im Uhrzeigersinn anzie- Anzugsmoment 1-1,5 Nm. hen, bis die Bremse deaktiviert ist. Das Kniegelenk mit dem montierten Kettenbrems- band in die Aussparung im Kupplungsdeckel legen.

  • Seite 21: Demontage Des Schalldämpfers

    Reparaturanweisungen Demontage des Schalldämpfers Montage des Schalldämpfers WARNUNG! Falls die Säge mit Funkenschutz ausgestattet ist, Den Schalldämpfer erst berühren, diesen zuerst anbringen. wenn er abgekühlt ist, sonst be- steht Verbrennungsgefahr. Montieren: • Kühlblech Zylinderdeckel, Schalldämpfer, Dichtung und Kühl- • Dichtung blech demontieren.

  • Seite 22: Stoppschalter

    Reparaturanweisungen Demontage des Stoppschalters Reinigung und Kontrolle Alle Teile sorgfältig reinigen und kontrollieren. Teile, die Risse oder andere Beschädigungen aufwei- Zylinderdeckel und Luftfi lter demontieren. sen, sind auszutauschen. Stets Originalersatzteile verwenden. Die beiden Kabel von Stoppschalter und Kurz- Widerstandsmessung des schlussfeder lösen.

  • Seite 23: Chokehebel

    Reparaturanweisungen Montage des Stoppschalters Demontage des Chokehebels Den neuen Stoppschalter vorsichtig an seinen Zylinderdeckel, Luftfi lter und Stoppschalter demon- Platz schieben. Sicherstellen, dass die obere tieren. Befestigung des Schalters über dem Luftfi lterhalter einrastet. Vergaser neigen. Den Kunststoffschnappverschluss des Chokehe- bels am Vergaser zusammendrücken, gleichzeitig den Chokehebel herausziehen.

  • Seite 24: Demontage Von Gassperre, Gashebel Und Rückholfeder

    Reparaturanweisungen Montage des Chokehebels Montage von Gassperre, Gashebel und Rückholfeder Den Chokehebel zuerst am Luftfi lterhalter befestigen und dann am Vergaser in Position bringen, bis die Schnappverschlüsse eingerastet sind. Die Rückholfeder gem. Abbildung in den Gashebel einsetzen. Die Federposition durch Einsetzen des Anschließend montieren: kurzen Hakens in die dreieckige Aussparung des •...

  • Seite 25: Startvorrichtung

    Reparaturanweisungen Demontage der Startvorrichtung Austausch eines gerissenen oder verschlissenen Startseils Die 4 Schrauben demontieren, mit denen die Start- vorrichtung am Kurbelgehäuse befestigt ist, und Zum Austausch eines verschlissenen Startseils die Startvorrichtung abnehmen. zuerst die Spannung der Rückholfeder abbauen. Startseil in die Aussparung der Seilrolle ziehen und diese gegen den Uhrzeigersinn drehen, bis die Feder völlig entspannt ist.

  • Seite 26: Austausch Einer Defekten Rückholfeder

    Reparaturanweisungen Austausch einer defekten Rückholfeder Reinigung und Kontrolle • Alle Teile sorgfältig reinigen und kontrollieren. WARNUNG! Teile, die Risse oder andere Beschädigungen Vorsichtig arbeiten, die Feder aufweisen, sind auszutauschen. Die Rückholfe- kann hochschnellen und Verlet- der mit etwas Fett schmieren. zungen verursachen.

  • Seite 27: Test Des Zündmoduls

    Reparaturanweisungen Test des Zündmoduls Wenn das Zündmodul ausgetauscht werden soll, Bei Störungen der Zündanlage zuerst das Zünd- die Kabel abnehmen und das Modul demontieren. modul testen, bevor die Zündanlage ausgebaut Wenn nur das Schwungrad demontiert werden soll, wird. braucht das Zündmodul nicht ausgebaut zu werden. Die Schwungradmutter mit einem geeigneten Hül- senschlüssel lockern und herausdrehen.

  • Seite 28: Montage Von Zündmodul Und Schwungrad

    Reparaturanweisungen Montage von Zündmodul und Anschließend montieren: Schwungrad • Luftleitblech, Kabel festdrücken • Zündkerzenkabel Das Schwungrad auf den Kurbelwellenzapfen ste- • Startvorrichtung, Anzugsmoment 2,5-3,5 Nm cken. Das Schwungrad drehen, bis der Keil in der Nut der Welle einrastet. • Zylinderdeckel Die Mutter an die Welle montieren, Anzugsmoment 25-30 Nm.

  • Seite 29: Fliehkraftkupplung

    Reparaturanweisungen Demontage der Fliehkraftkupplung Kontrolle und Reinigung • Alle Teile sorgfältig reinigen und kontrollieren. Teile, die Risse oder andere Beschädigungen Zylinderdeckel demontieren. Zur Freigabe der aufweisen, sind auszutauschen. Stets Origina- Bremse Handschutz nach hinten führen. Die lersatzteile verwenden. Schienenbolzen demontieren und Kupplungsde- ckel, Kette und Schiene entfernen.

  • Seite 30: Demontage Von Ölpumpe Und -Sieb

    Reparaturanweisungen Die Ölpumpe vom Kurbelgehäuse abschrauben und Den Kolbenstopp herausnehmen. Zündkerze ein- zusammen mit dem Öldruckschlauch entfernen. drehen, Anzugsmoment 15 Nm, Zündkerzenkabel anschließen. Anschließend montieren: • Zylinderdeckel • Schiene • Kette • Kupplungsdeckel Demontage von Ölpumpe und -sieb Die Ölpumpe ist in zwei Ausführungen erhältlich: Öltank leeren und reinigen.

  • Seite 31: Montage Von Ölpumpe Und -Sieb

    Reparaturanweisungen Reinigung und Kontrolle • Alle Teile sorgfältig reinigen und kontrollieren. Die Ölpumpe am Kurbelgehäuse festschrauben. Teile, die Risse oder andere Beschädigungen Mit einem Moment von 2-3 Nm anziehen. Öldruck- aufweisen, sind auszutauschen. Stets Originaler- schlauch austauschen. satzteile verwenden. • Alle beweglichen Teile mit Sägekettenöl schmie- ren.

  • Seite 32: Ölpumpe

    Reparaturanweisungen Einstellung der verstellbaren Ölpumpe Demontieren: Zur Einstellung wird die Schraube mit einem • Zylinderdeckel Schraubenzieher gedreht. Drehen im Uhrzeiger- • Luftfi lter sinn verringert die Pumpleistung, Drehen gegen den Uhrzeigersinn erhöht die Pumpleistung (mehr • Vergaser Öl wird gepumpt). •...

  • Seite 33: Austausch Des Kraftstofffi Lters

    Reparaturanweisungen Austausch des Kraftstofffi lters Die neuen Zylinderfußdichtungen am Kurbelge- häuse anbringen. Zylinder am Kurbelgehäuse ACHTUNG! montieren: Den Zylinder behutsam auf das Kur- Zum Aufstecken oder Abziehen des Kraft- belgehäuse drücken und dann die Säge vorsichtig stoffschlauchs darf keine geriffelte Zange drehen, sodass die Zylinderfußdichtung nicht aus benutzt werden.

  • Seite 34: Kraftstofftank

    Reparaturanweisungen Kraftstofftanklüftung Austausch der Tanklüftung Das Zweiwegeventil hat folgende Eigenschaften: Die Tanklüftung mit einer geriffelten Flachzange herausziehen. • Es hat einen nach außen und innen gesteuerten Öffnungsdruck, der einen für den Motor schäd- lichen Über- bzw. Unterdruck im Kraftstofftank verhindert. Dies verhindert auch die Leckage von Kraftstoff.

  • Seite 35: Drucktest Des Dekompressionsventils

    Reparaturanweisungen Das Kolbenbolzenlager von der Pleuelstange entfernen. • Den Verschleiß des Kolbenrings messen. Er darf Beim Austausch des Zylinders: höchstens 1 mm abgenutzt sein. Für die korrek- Den Ansaugbalg demontieren, siehe ”Demontage te Ausrichtung den Kolbenring mit dem Kolben des Ansaugsystems”. herunterdrücken.

  • Seite 36: Montage Von Kolben Und Zylinder

    Reparaturanweisungen Montage von Kolben und Zylinder Kolbenring und Kolben mit Zweitaktöl schmieren. Das Kolbenbolzenlager mit Zweitaktöl schmieren und an der Pleuelstange anbringen. Neue Zylinderfußdichtungen einsetzen. Den Zylin- der vorsichtig über den Kolben senken. Den Kolben mit dem Pfeil zur Auslassöffnung hin aufsetzen.

  • Seite 37: Drucktest Des Zylinders

    Reparaturanweisungen Drucktest des Zylinders Demontage der kompletten Kurbelwelle Demontieren: • Kette und Schiene • Kupplungsdeckel • Zylinderdeckel • Startvorrichtung* • Fliehkraftkupplung* • Gasdruckstange • Vergaser* • Schalldämpfer* • Griffsystem • Handschutz • Kolben und Zylinder* Demontieren: • Zylinderdeckel * Siehe separate Anleitung. •...

  • Seite 38: Kurbelwellenlager

    Reparaturanweisungen Austausch der Kurbelwellenlager Montage der kompletten Kurbelwelle Demontieren: • Kurbelwelle komplett aus dem Kurbelgehäuse nehmen. Kurbelwelle komplett in das Kurbelgehäuse einset- zen. Folgende Teile montieren: • Kolben und Zylinder* Das Kurbelwellenlager mit einem Lagerabzieher von der Kurbelwelle abziehen. • Griffsystem •...

  • Seite 39: Reparatur Der Gewindeeinsätze

    Reparaturanweisungen Reparatur der Gewindeeinsätze Am Stahldraht ziehen, bis der Bolzen aus seiner Für abgenutzte Gewinde ist unter der Teile-Nr. 503 Öffnung heraustritt. 27 33-01 ein Reparatursatz erhältlich. Zuerst aufbohren mit: Bolzen mit Mutter herausziehen. Zwischen Mutter und Kurbelgehäuse ein Zwischenstück legen. 6,1-mm-Bohrer für das Magnesium-Kurbelgehäuse 6,0-mm-Bohrer für das Kunststoff-Kurbelgehäuse Sicherstellen, dass der Vierkantkopf des Bolzens...
  • Seite 40 114 02 92-51 2005W33 Deutsch –...
