LB-Remote-I/O-System
Installation
Pinbelegung Sub-D-Stecker
Pin 1 Optionaler Schirm
Pin 2 -
Pin 3 (B) RxD/TxD-P (+) Empfang/Sende Daten P
Pin 4 Optionales Steuersignal P
Pin 5 GND Bezugspotential
Pin 6 + 5 V, nur am Leitungsende
Pin 7 -
Pin 8 (A) RxD/TxD-N (-) Empfang/Sende Daten N
Pin 9 Optionales Steuersignal N
Achten Sie bei der Installation darauf, dass die Sende- und Empfangsleitungen an Pin 3 und
Pin 8 nicht vertauscht werden. Falls die Leitungen vertauscht wurden, ist die Remote-I/O-Sta-
tion über den Feldbus nicht erreichbar. Wenn die Leitungen beim Durchschleifen vertauscht
wurden, sind auch alle nachfolgenden Busteilnehmer über den Feldbus nicht erreichbar.
Busabschluss bei RS-485-basierten Feldbussen aktivieren
Der Feldbus muss genau zwei Abschlusswiderstände pro Segment haben, einen am Anfang
und einen am Ende. Der Anfang eines Segments ist im Allgemeinen am Master, während die
letzte Remote-I/O-Station als Ende betrachtet wird.
Bringen Sie in der jeweils letzten Remote-I/O-Station jeder Buslinie einen Abschlusswiderstand
an. Wir empfehlen Ihnen die Verwendung von Sub-D-Buchsen mit integriertem, zuschaltbarem
Abschlusswiderstand. Siehe Kapitel 2.6.1

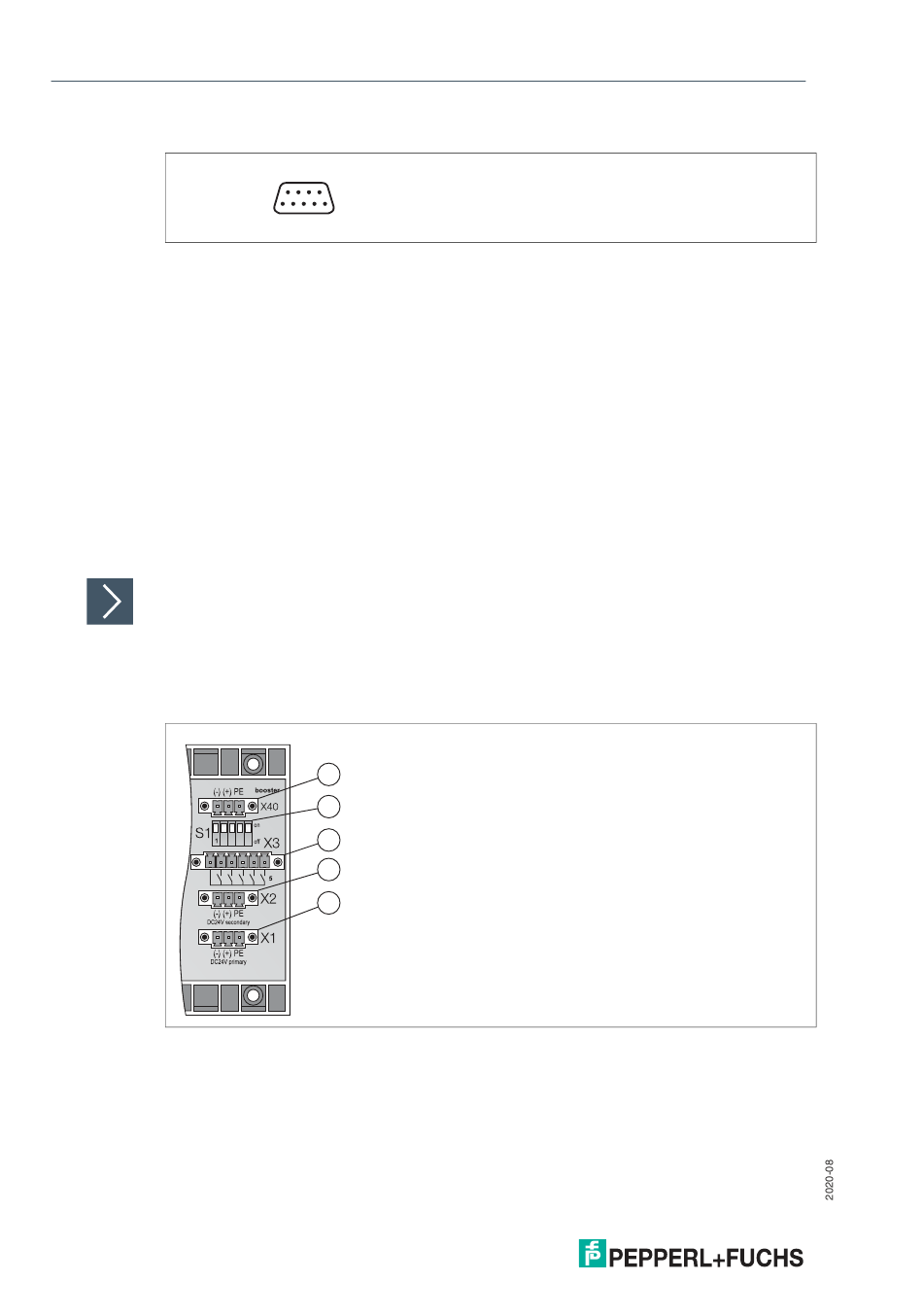

Abbildung 3.6 Anschlüsse auf der rechten Seite
1
X40: Booster-Anschluss
2
S1: Funktionsschalter
3
X3: busunabhängige Abschaltung der E/A-Module
4
X2: redundante Stromversorgung 24 V DC (SELV/PELV)
5
X1: Stromversorgung 24 V DC (SELV/PELV)
28
9 8 7 6
5 4 3 2 1
1
2
3
4
5
