LB-Remote-I/O-System
Produktspezifikationen
Vergleichsstellen
Vergleichsstellen besitzen ein vorverdrahtetes Pt100-Thermoelement an den Steckeröffnungen
1 und 2 zur numerischen Korrektur der Thermospannung. Vergleichsstellen gibt es in grüner
und blauer Farbe. Verwenden Sie grüne Vergleichsstellen für nicht eigensichere Stromkreise
und blaue Vergleichsstellen für eigensichere Stromkreise.
•
Vergleichsstellen
•
•
Vergleichsstellen mit Schutzkappe
•
•
Vergleichsstelle

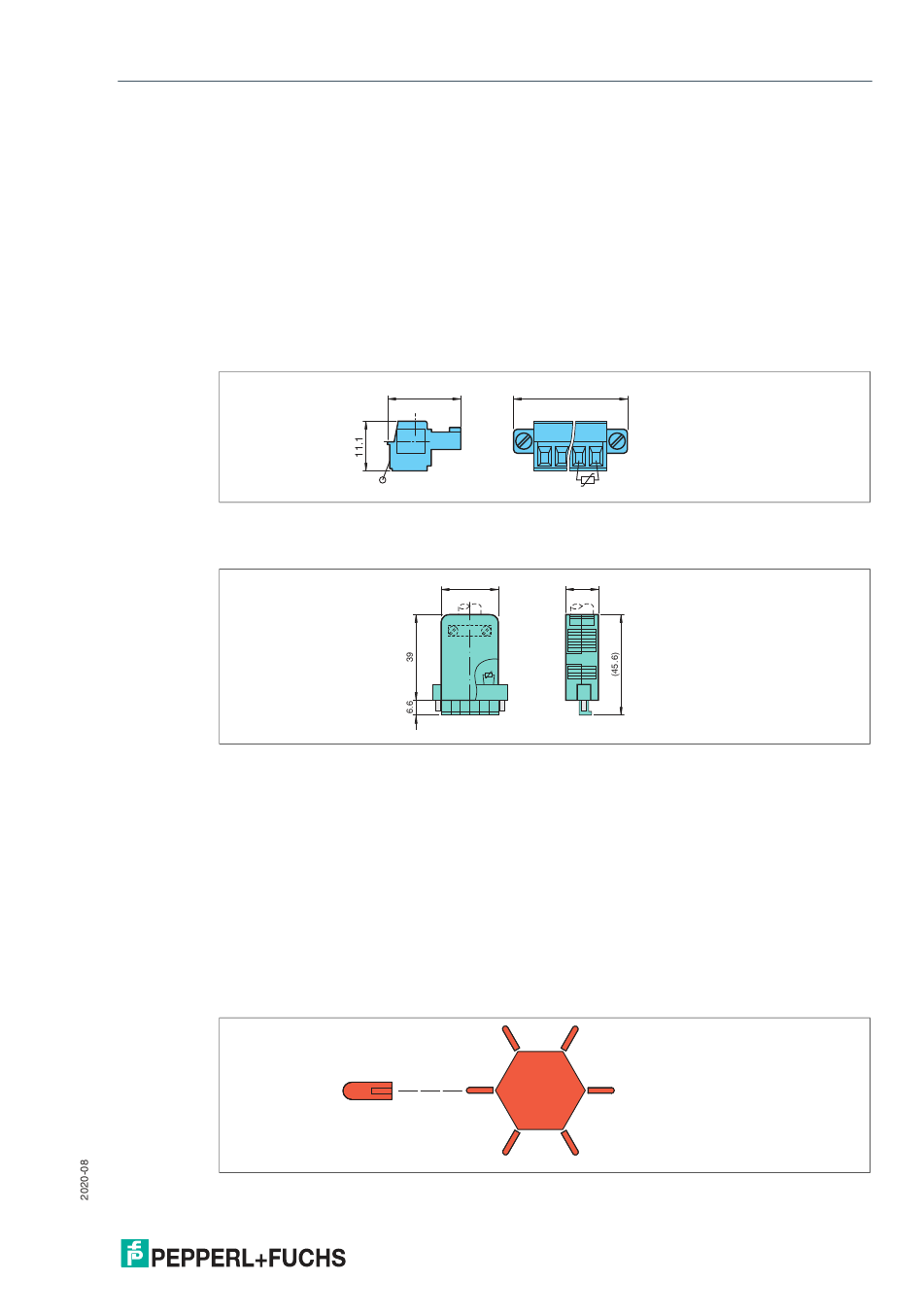

Abbildung 2.21Abmessungen Vergleichsstelle
Vergleichsstelle mit Schutzkappe
Abbildung 2.22Abmessungen Vergleichsstelle mit Schutzkappe
Kodierstifte
Kodierstifte sorgen für eine eindeutige Zuordnung zwischen E/A-Modulen und Klemmenblöc-
ken bzw. den damit verbunden Feldgeräten. Dazu werden die Kodierstifte in die dafür vorgese-
henen Nuten in den Frontbuchsen der E/A-Module eingeschoben. Dies verhindert, dass
Klemmenblöcke versehentlich auf ein anderes E/A-Modul aufgesteckt werden können.
•
Kodierstifte
•
•
KF-CP
Abbildung 2.23Kodierstifte KF-CP
blau: LB9112A
grün: LB9011A
blau: LB9111A
16.1
L = 33,3 mm für 6-polige Klemme
L = 33,3 mm für 6-polige Klemme
KF-CP für LB9007A, LB9009A, LB9013A ... LB9019A, LB9107A, LB9107P,
LB9113A, LB9115A ... LB9119A, LB9124A ... LB9127A, LB9130A, LB9131A
CP-MC 0,5 (Phoenix-Contact-Bestellnr. 1881435) für LB9130A, LB9131A
L
2
1
L
14.5
2
1
19
