LB-Remote-I/O-System
Produktspezifikationen
Watchdog-Stecker
Der Watchdog-Stecker wird in Verbindung mit Binärausgängen mit Rückmeldeeingang ver-
wendet (LB2101A ... LB2113E). Der Watchdog-Stecker sendet das Ausgangssignal des E/A-
Moduls auf dessen Eingangskanal zurück und ermöglicht dadurch die Überprüfung der Funk-
tion des E/A-Moduls sowie die Überprüfung der Kommunikation zwischen Prozessleitsystem
und E/A-Modul.
LB9180A
Zone 1, 2

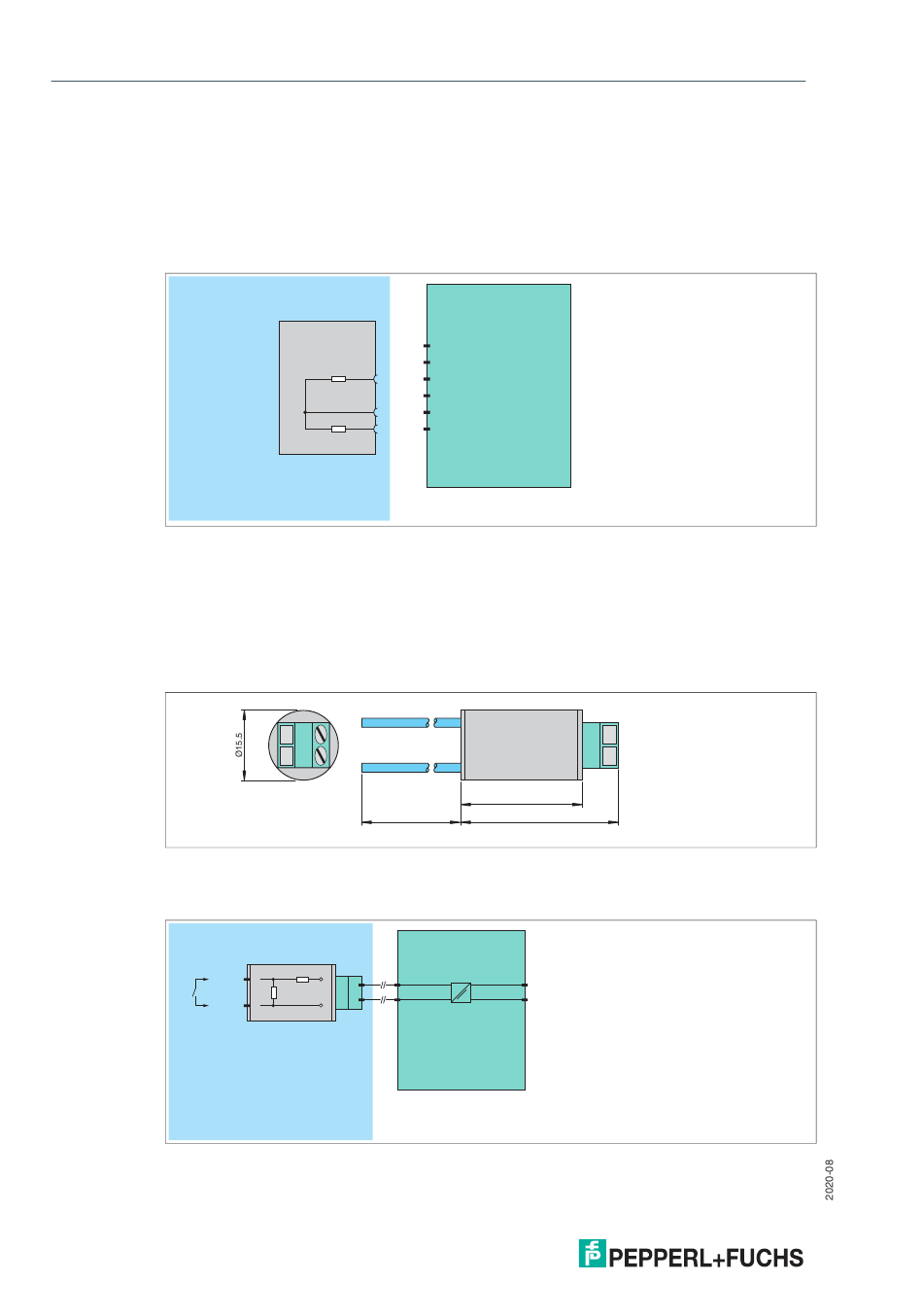

Abbildung 2.24Blockschaltbild LB9180A
Widerstandsnetzwerk
Werden binäre E/A-Module z. B. mit einem mechanischen Kontakt verwendet, erfordert dies
die Installation eines zusätzlichen Widerstandsnetzwerks damit die Leitungsfehlerüberwa-
chung korrekt arbeiten kann. Mithilfe des zusätzlichen Widerstandsnetzwerks kann die Elektro-
nik zwischen einem geschlossenen Schalter und einem Kurzschluss unterscheiden.
F-NR2-Ex1
Abbildung 2.25Abmessungen Widerstandsnetzwerk F-NR2-Ex1
Das Widerstandsnetzwerk sollte möglichst nah am Sensor verbaut werden, damit die Überwa-
chung der Leitung sichergestellt wird.
Zone 1, 2
Abbildung 2.26Blockschaltbild Widerstandsnetzwerk F-NR2-Ex1
20
LB9180A
1 kΩ
2,4 kΩ
150
F-NR2-Ex1
1+
+
1.5 kΩ
10 kΩ
2-
-
-
6
-
5
-
4
+
3
+
2
+
1
27
35
