- Seite 1 KERN & Sohn GmbH Ziegelei 1 Phone: +49-[0]7433- 9933-0 D-72336 Balingen Telefax +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Babywaage KERN MBA Typ TMBA-B Version 1.7 2020-12 TMBA_B-BA-d-2017...
- Seite 2 Други езикови версии ще намерите в сайта www.kern-sohn.com/manuals Flere sprogudgaver findes på websiden www.kern-sohn.com/manuals Muud keeleversioonid leiate Te leheküljel www.kern-sohn.com/manuals Más versiones de idiomas se encuentran online bajo www.kern-sohn.com/manuals Άλλες γλωσσικές αποδόσεις θα βρείτε στην ιστοσελίδα www.kern-sohn.com/manuals Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals Citas valodu versijas atradīsiet vietnē...
-
Seite 3: Inhaltsverzeichnis
KERN MBA Version 1.7 2020-12 Betriebsanleitung Babywaage Inhalt Technische Daten ..................5 Konformitätserklärung .................. 6 Erläuterung der grafischen Symbole für Medizinprodukte ..........6 Geräteübersicht ..................... 9 Abmessungen ......................... 10 Anzeigenübersicht ......................... 10 Tastaturübersicht ........................12 Grundlegende Hinweise (Allgemeines) ............13 Zweckbestimmung ......................... - Seite 4 Betrieb ......................29 Wiegen ............................. 29 Tarieren ........................... 30 Hold-Funktion (Stillstandsfunktion) ..................31 Auto off (Automatische Abschaltfunktion) ................32 Verwendung des optionalen Ausstattungs-Grössenmessstabes MBA-A01....33 Verwendung der optionalen Ausstattungs- WIFI Schnittstelle YMI-A01 (TMBA-A02-A) ......34 9.6.1 Druckfunktion ..........................35 9.6.2 Fernsteuerbefehle ........................
-
Seite 5: Technische Daten
1 Technische Daten KERN MBA 10K-3M Typ / Artikelnummer TMBA 15K-3M-B Wägebereich (Max) 15 kg Mindestlast (Min) 0.1 kg Ablesbarkeit (d) 0.005 kg Eichwert (e) 0.005 kg Reproduzierbarkeit 0.005 kg Linearität 0.005 kg Anzeige LCD mit 25mm Ziffernhöhe Empf. Justiergewicht nicht... -
Seite 6: Konformitätserklärung
2 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce geeichten Waagen konformitätsbewerteten Waagen) Konformitätserklärung im Lieferumfang enthalten. Nur diese Waagen sind Medizinprodukte. 2.1 Erläuterung der grafischen Symbole für Medizinprodukte Alle medizinischen Waagen mit dieser Kennzeichnung erfüllen folgende Richtlinien: 2014/31/EU: Richtlinie für nichtselbsttätige Waagen 93/42/EG: Richtlinie für Medizinprodukte... - Seite 7 “Bitte die beigefügten Dokumente beachten” oder “Bitte Betriebsanleitung beachten” Betriebsanleitung beachten. Betriebsanleitung beachten. Kennzeichnung des Herstellers des Medizinischen Produktes mit Adresse Kern & Sohn GmbH Ziegelei 1 72336 Balingen, Deutschland www.kern-sohn.com Elektro-medizinisches Gerät mit Zusatz für Typ B Gerät der Schutzklasse II Altgeräte gehören nicht in den Hausmüll!
- Seite 8 Angabe der Versorgungsspannung der Waage mit Polaritätsanzeige. 12 V DC / 500 mA Versorgungsspannung Gleichstrom Information Babys, die sich auf der Waagschale befinden, sind unter ständiger Beobachtung zu halten, um ein Herausfallen zu vermeiden. Hinweis auf der Waagschale beachten! Waage vor Gebrauch nivellieren TMBA_B-BA-d-2017...
-
Seite 9: Geräteübersicht

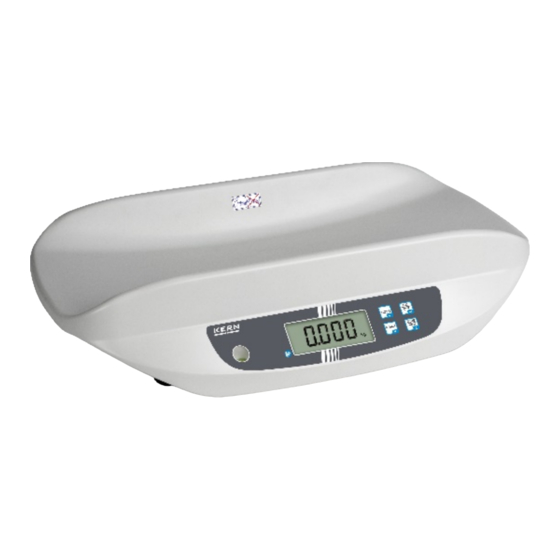

3 Geräteübersicht 1. Grössenmessstab (Option) 2. Babywaagschale 3. Tastenfeld 4. LED 5. Libelle 6. Netzanschluss 7. Gummifüsse (höhenverstellbar) 8. Batteriefach / Justierschalter innerhalb 9. WIFI Fach TMBA_B-BA-d-2017... -
Seite 10: Abmessungen
3.1 Abmessungen 3.2 Anzeigenübersicht Anzeige Bezeichnung Bescheibung BRUTTO Bruttogewichtsanzeige Leuchtet bei Anzeige des Bruttogewichts des Babys NETTO Nettogewichtsanzeige Leuchtet bei Anzeige des Nettogewichts des Babys Leuchtet, wenn die Waage tariert wurde TARA Tarieranzeige Leuchtet, wenn die Waage tariert wurde Nullstellungsanzeige Sollte die Waage trotz entlasteter Waagschale nicht ganz genau Null anzeigen,... - Seite 11 Stabilitätsanzeige Waage ist in einem stabilen Zustand W1 – W2 Anzeige Wägebereich Leuchtet, wenn die Last sich innerhalb des angezeigten Bereichs befindet HOLD Hold-Funktion Wird bei aktiver Hold-Funktion angezeigt Leuchtet, wenn die Spannung unter das vorgeschriebene Minimum abgefallen ist. Leuchtet, wenn die Kapazität des Akkus Akkusymbol bald erschöpft ist.
-
Seite 12: Tastaturübersicht
3.3 Tastaturübersicht Tasten- Bezeichnung Funktion ON/OFF-Taste Ein-, Ausschalten Bei numerischer Eingabe: • Dezimalstelle weiter nach rechts Im Menü: • Auswahl bestätigen HOLD Taste Holdfunktion Bei numerischer Eingabe: • Dezimalstelle weiter nach links • TARE-Taste/ Waage tarieren. Nullstell-Taste Waage wird auf „0.0“ kg zurückgesetzt. •... -
Seite 13: Grundlegende Hinweise (Allgemeines)
4 Grundlegende Hinweise (Allgemeines) Gemäß Richtlinie 2014/31/EU müssen Waagen für nachfolgende Zwecke geeicht sein. Artikel 1, Absatz 4. Bestimmung der Masse bei Ausübung der Heilkunde beim Wiegen von Patienten aus Gründen der ärztlichen Überwachung, Untersuchung und Behandlung. 4.1 Zweckbestimmung Indikation ... -
Seite 14: Nicht Bestimmungsgemäße Verwendung / Gegenanzeigen
Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/ Anwendungsgebiete sind von KERN schriftlich freizugeben. Wird die Waage längere Zeit nicht benützt, Batterien herausnehmen und getrennt aufbewahren. Auslaufen von Batterieflüssigkeit könnte die Waage beschädigen. -
Seite 15: Prüfmittelüberwachung
Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) einsehbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 16: Grundlegende Sicherheitshinweise
Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 5.2 Ausbildung des Personals Für die ordnungsgemäße Verwendung und Pflege des Produktes ist die Betriebsanleitung vom medizinischen Fachpersonal anzuwenden und zu beachten. -
Seite 17: Elektromagnetische Verträglichkeit (Emv)
6 Elektromagnetische Verträglichkeit (EMV) 6.1 Allgemeines Die MBA-M ist geeignet für Umgebungen professioneller Gesundheitsinstitute (Spital, Kliniken……). Bei der Installation und Nutzung dieses elektrischen Medizingerätes müssen besondere Vorsichtsmaßnahmen gemäß den im Folgenden angegebenen EMV-Informationen ergriffen werden. Nicht in die Nähe von aktiven chirurgischen Hochfrequenzgeräten und in Funkfrequenz-geschirmte Räume von einem ME System für Magnetresonanzabbildung bringen, wo hohe Intensität von elmagn. - Seite 18 Unzulässige Störeinflüsse aus der Umgebung können zu falschen Anzeigen, ungenauen Messwerten oder falschem Verhalten des Medizingerätes führen. Die Leitungsregelung beträgt weniger als ±1kg instabiles Ablesen beim Messen mit bewerteter Gewichtskapazität. Ebenso kann in gewissen Fällen die Babywaage MBA-M solche Störungen bei anderen Geräten verursachen.
-
Seite 19: Elektromagnetische Interferenzen
6.2 Elektromagnetische Interferenzen Alle erforderliche Anleitungen zum Erhalt von GRUNDLEGENDER SICHERHEIT und GEFORDERTER LEISTUNG angesichts der elektromagnetischen Störungen für die erwartete Lebensdauer. (Beschreibung entsprechend dem Produkt vom Hersteller) Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Unten stehende Tabellen für das Produkt mit Netzstrom Leitlinien und Herstellererklärung –... -
Seite 20: Elektromagnetische Störfestigkeit
6.3 Elektromagnetische Störfestigkeit Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Die Babywaage MBA-M ist für den Betrieb in einer wie unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Anwender der Babywaage MBA-M sollte sicherstellen, dass sie in einer derartigen Umgebung betrieben wird. Störfestigkeits- IEC 60601-1-2 Erfüllungsstufe... - Seite 21 Kraftfrequenz 30 A/m 30 A/m Magnetfeld 50Hz / 60Hz 50Hz / 60Hz IEC 61000-4-8 Geführte Funkfrequenz IEC61000-4-6 0,15 MHz – 80 MHz 0,15 MHz – 80 MHz 6 V in ISM Band zwischen 0,15 6 V in ISM Band zwischen 0,15 MHz und 80 MHz MHz und 80 MHz 80 % AM bei 1 kHz...
- Seite 22 Leitlinie und Herstellererklärung – Elektromagnetische Störfestigkeit Prüffreq Band Dienstleistung Modulation Modulation Abstand STÖRFES uenz TIGKEIT (MHz) PRÜFSTU (MHz) (V/m) Gestrahlte 380 – TETRA 400 Impuls Funkfrequenz Modulation IEC61000-4-3 18 Hz (Prüfvorgaben für ANHANG 430 – GMRS 460, PORT-STÖR- FRS 460 ±...
-
Seite 23: Wesentliche Leistungsmerkmale
6.3.1 Wesentliche Leistungsmerkmale Die Babywaage MBA-M hat keine wesentlichen Leistungsmerkmale gemäß IEC 60601-1. Das System kann durch andere Geräte gestört werden, auch wenn diese Geräte mit den für sie gültigen Emissionsanforderungen nach CISPR übereinstimmen. 6.4 Mindestabstände Empfohlene Schutzabstände zwischen tragbaren und mobilen HF- Telekommunikationsgeräten und dem Medizingerät Die Babywaage MBA-M ist für den Betrieb in einer elektromagnetischen Umgebung bestimmt, in der die Hochfrequenz-Störgrössen kontrolliert sind. -
Seite 24: Transport - Lagerung
7 Transport - Lagerung 7.1 Kontrolle bei Übernahme Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äussere Beschädigungen. 7.2 Verpackung / Rücktransport Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren. ... -
Seite 25: Auspacken, Aufstellen Und Inbetriebnahme
8 Auspacken, Aufstellen und Inbetriebnahme 8.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen. Am Aufstellort Folgendes beachten: ... -
Seite 26: Aufstellen
8.4 Aufstellen Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. Nivellieren Waage mit Fussschrauben nivellieren, bis sich die Luftblase in der Libelle im vorgeschriebenen Kreis befindet. 8.5 Batteriebetrieb Die Waage verfügt auch über die Möglichkeit mit 6x AA-Batterien betrieben zu werden. - Seite 27 Sind die Batterien leer, mit der Taste ausschalten und die Batterien sofort wechseln. Wird die Waage längere Zeit nicht benützt, Batterien herausnehmen und getrennt aufbewahren. Auslaufen von Batterieflüssigkeit könnte die Waage beschädigen. Kapazität der Batterien erschöpft. Kapazität der Batterien bald erschöpft. Batterien sind vollständig geladen Wird die Waage längere Zeit nicht benützt, Batterien herausnehmen und getrennt aufbewahren.
- Seite 28 Batterien einlegen: Batteriefachdeckel an der Unterseite der Waage entfernen Batterieblock mit Batterien am Kontakt des Gehäuses anschliessen und in das Batteriefach einlegen. Mit Batteriefachdeckel fixieren. TMBA_B-BA-d-2017...
-
Seite 29: Netzanschluss (Option)
Die Stromversorgung erfolgt über das externe Netzgerät, das ebenfalls als Trennung zwischen Netz und Waage dient. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen. Es dürfen nur zugelassene KERN- Originalnetzgeräte entsprechend der Vorschrift EN 60601-1 verwendet werden. 8.7 Optionale Ausstattung Netzgeräte Verfügbare Netzgeräte (optional) -
Seite 30: Tarieren
9.2 Tarieren Das Eigengewicht beliebiger Vorlasten lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das tatsächliche Gewicht des Babys angezeigt wird. Gegenstand (z. B. Handtuch oder Unterlage) auf Wägeplatte legen. Stabilitätsanzeige abwarten (Beispiel) drücken, die Nullanzeige erscheint. Baby in die Waagschale legen. Warten bis die Stabilitätsanzeige erscheint, dann das (Beispiel) -
Seite 31: Hold-Funktion (Stillstandsfunktion)
9.3 Hold-Funktion (Stillstandsfunktion) Die Waage hat eine integrierte Stillstandsfunktion (Mittelwertbildung). Mit dieser ist es möglich, das Baby exakt zu wiegen, auch wenn es nicht ruhig auf der Waagschale liegt. Waage mit einschalten. Nullanzeige abwarten drücken, „--------„ wird kurz angezeigt und Baby auflegen, das HOLD-Symbol erscheint blinkend. -
Seite 32: Auto Off (Automatische Abschaltfunktion)
9.4 Auto off (Automatische Abschaltfunktion) Die Waage verfügt über die Möglichkeit der automatischen Abschaltung. Sie kann eingestellt werden. Wählbar zwischen 30, 60, 180 sek. und off. Waage einschalten, im Wägemodus ca. 3 Sekunden drücken, AF wird angezeigt. drücken, die zuletzt eingestellte Abschaltzeit wird angezeigt, z. -
Seite 33: Verwendung Des Optionalen Ausstattungs-Grössenmessstabes Mba-A01
9.5 Verwendung des optionalen Ausstattungs-Grössenmessstabes MBA-A01 Die Waage besitzt die Möglichkeit neben dem Gewicht auch die Körpergrösse mit dem optionalen Grössenmessstab zu ermitteln. Festanschlag Verschiebbarer Anschlag min. 30 cm max. 80 cm Hierfür folgendermaßen vorgehen: Kleinkind so positionieren, dass der Kopf am Festanschlag liegt. ... -
Seite 34: Verwendung Der Optionalen Ausstattungs- Wifi Schnittstelle Ymi-A01 (Tmba-A02-A)
Verwendung der optionalen Ausstattungs- WIFI Schnittstelle YMI-A01 (TMBA-A02-A) Ist das WIFI noch nicht eingerichtet, erstellt das Gerät eine WIFI Zugangsstelle, sobald hochgefahren ist. Verbinden Sie sich über Ihren Computer mit diesem Accesspoint. Der SSID ist „AI_THINKER_xxxxxx“ Mit einem Webbrowser die Webseite http://192.168.4.1/ In der Webseite: besuchen. -
Seite 35: Druckfunktion
9.6.1 Druckfunktion Nach ordnungsgemäßem Anschluss der Software und der Waage können die Wägedaten mit der Taste auf der Waage übertragen werden. Ausdruckbeispiel: 30.06.2020 10:04:36: 0.000 kg (Stabil) Auch das Wägeergebnis kann mit Fernsteuerbefehlen versendet werden.. 9.6.2 Fernsteuerbefehle Stabilen Wert senden Waage tarieren Waage auf Null setzen 30.06.2020... -
Seite 36: Menü
10 Menü Bei geeichten Waagen ist der Zugang zum Servicemenü „tCH“ gesperrt. Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und der Justierschalter betätigt werden. Position des Justierschalters siehe Kap. 13. Achtung: Nach Zerstörung der Siegelmarke muss das Wägesystem durch eine autorisierte Stelle neu geeicht und eine neue Siegelmarke angebracht werden, bevor es wieder in eichpflichtige Anwendungen verwendet werden darf. -
Seite 37: Menü Übersicht
10.2 Menü Übersicht Funktion Einstellungen Bescheibung AF oFF Automatische Abschaltung ausgeschaltet Automatische AF 30 Automatische Abschaltung nach 30 min. Abschaltung AF 60 Automatische Abschaltung nach 60 min. Auto off AF 180 Automatische Abschaltung nach 180 min. Waage auf Werkseinstellung zurücksetzen Werkseinstellung zurücksetzen TMBA_B-BA-d-2017... -
Seite 38: Fehlermeldungen
11 Fehlermeldungen Anzeige Bescheibung Nullstellbereich überschritten (beim Einschalten oder beim Drücken der - Taste) • Es befindet sich Wägegut in der Waagschale • Überlast, beim Nullstellen der Waage • Falscher Justiervorgang • Problem an der Lastzelle Batterie-Kapazität erschöpft Nullstellbereich überschritten Nullstellbereich unterschritten Justierfehler Last instabil... -
Seite 39: Wartung, Instandhaltung, Entsorgung
Verunreinigungen sofort entfernen. 12.3 Sterilisation Eine Sterilisation des Gerätes ist nicht zulässig. 12.4 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Wir empfehlen eine regelmäßige sicherheitstechnische Kontrolle (STK). Waage vor dem Öffnen vom Netz trennen. -
Seite 40: Kleine Pannenhilfe
13 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung: Mögliche Ursache: Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt). -
Seite 41: Eichung
14 Eichung Allgemein: Nach der EU-Richtlinie 2014/31/EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung bestimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor. -
Seite 42: Eichgültigkeitsdauer (Aktueller Stand In D)
Position Justierschalter und Siegelmarken: Selbstzerstörende Siegelmarke Selbstzerstörende Siegelmarke Siegelmarke, Justierschalter darunter 14.1 Eichgültigkeitsdauer (aktueller Stand in D) Personenwaagen (inkl. Stuhl- und Rollstuhlwaagen) in 4 Jahre Krankenhäusern Personenwaagen, soweit sie nicht in Krankenhäusern aufgestellt unbegrenzt sind (z.B. Arztpraxen und Pflegeheimen) Säuglingswaagen und mechanische Geburtsgewichtswaagen 4 Jahre Bettenwaagen 2 Jahre... -
Seite 43: Justieren
Justiergewicht ist abhängig von der Kapazität der Waage, siehe Kap. 1. Justierungen so nah wie möglich an der zulässigen Maximallast der Waage durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com. • Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabilisierung ist erforderlich, siehe Kap. 1. - Seite 44 Durchführung: Waage einschalten. Justierschalter betätigen, Position s. Kap. 14 Die Waage befindet sich nun im Servicemenü oder so oft drücken, bis cAL E erscheint bestätigen, das zuletzt ausgewählte Justiergewicht wird angezeigt, z.B. 5000 kg (Beispiel) oder entsprechendes Justiergewicht (Beispiel) auswählen und mit bestätigen Put Ld wird kurz angezeigt, erster Justierpunkt 0.000 kg wird...
-
Seite 45: Ausstattung (Option)
16 Ausstattung (Option) Artikelnummer Typnummer Produkt- MBA-A01 TMBA-A01-A Grössenmessstab YKA-43 TYKA-43-A Netzteil (EU/UK/CH) YKA-44 TYKA-44-A Netzteil (EU) YMI-A01 TMBA-A02-A WIFI Schnittstelle (Fabrikoption) TMBA_B-BA-d-2017...
