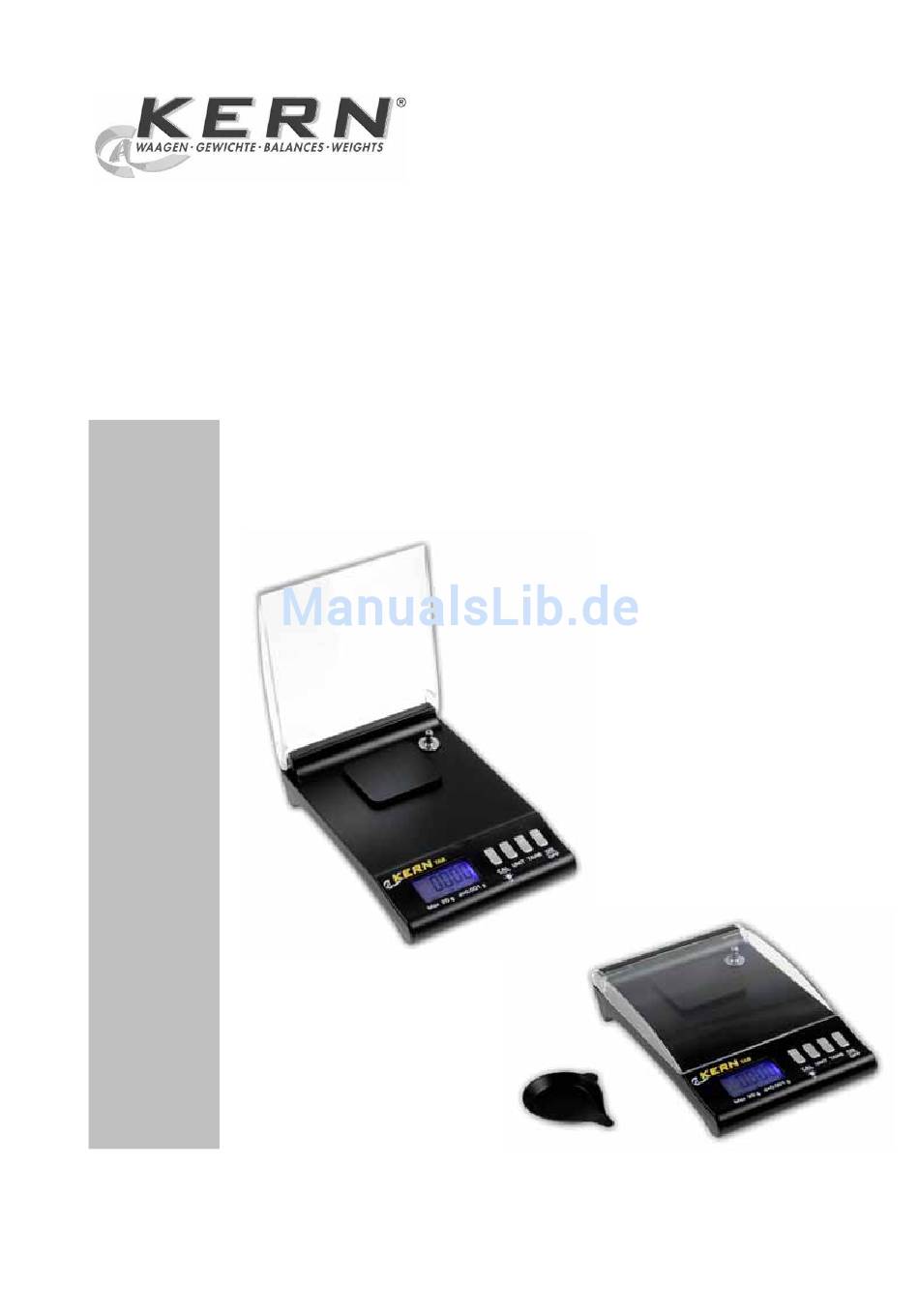

- Seite 1 KERN & Sohn GmbH Betriebsanleitung Taschenwaage KERN TAB Version 1.0 06/2010 TAB-BA-d-1010 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 2: Inhaltsverzeichnis
KERN TAB Version 1.0 06/2010 Betriebsanleitung Taschenwaage Inhaltsverzeichnis Technische Daten ..................3 Grundlegende Hinweise (Allgemeines)............4 Bestimmungsgemäße Verwendung ..................4 Sachwidrige Verwendung ....................... 4 Gewährleistung ........................4 Prüfmittelüberwachung ......................4 Grundlegende Sicherheitshinweise ............. 5 Hinweise in der Betriebsanleitung beachten ................ 5 Ausbildung des Personals ...................... -
Seite 3: Technische Daten
1 Technische Daten TAB 20-3 KERN Wägebereich (Max) 20 g Ablesbarkeit (d) 0.001 g Empfohlenes Justiergewicht, 10 g beigegeben (F2) Wägeeinheiten ct, g, gn Einschwingzeit (typisch) 3 sec Betriebstemperatur + 10° C …. + 30° C Luftfeuchtigkeit 15 % - 80 % (nicht kondensierend) Abmessungen Gehäuse... -
Seite 4: Grundlegende Hinweise (Allgemeines)
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN-Hompage (www.kern-sohn.com) verfügbar. In seinem akkreditier- tem DKD-Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfge- wichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 5: Grundlegende Sicherheitshinweise
3.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und In- betriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 3.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden 4 Transport und Lagerung 4.1 Kontrolle bei Übernahme... -
Seite 6: Geräteübersicht

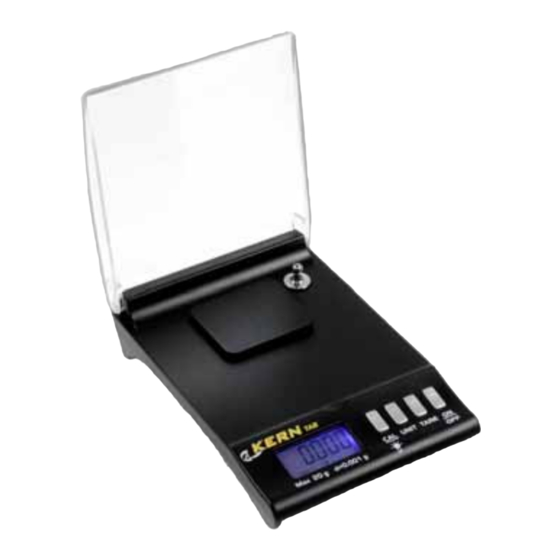

5 Geräteübersicht Windschutz / Klappdeckel als Druck- und Staubschutz Justiergewicht Wägefläche Wägegefäß TAB-BA-d-1010 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 7: Auspacken, Aufstellung Und Inbetriebnahme
6.2 Auspacken Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. 6.2.1 Lieferumfang Serienmäßiges Zubehör: • Taschenwaage • Batterien • Betriebsanleitung • Justiergewicht TAB-BA-d-1010 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 8: Batteriebetrieb Und -Wechsel
„ZERO“ erscheint blinkend bestätigen, der Wert des Justiergewichts wird blinkend angezeigt Justiergewicht auflegen, nach kurzer Zeit erscheint „PASS“;die Justierung ist somit abgeschlossen. Die Waage schaltet sich danach automatisch ab. TAB-BA-d-1010 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 9: Betrieb
7.1 Tastaturübersicht Taste Bezeichnung Funktion kurzer Tastendruck • Justieren (langer Tastendruck) CAL -Taste • Hinterleuchtung EIN/AUS • Wägeeinheitenumschaltung UNIT - Taste • Tarieren = Nullstellen der Anzeige TARE-Taste • Ein-/Ausschalten ON/OFF-Taste TAB-BA-d-1010 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 10: Bedienung
Sollte die Anzeige nicht auf „0“ stehen, drücken. Wägegut auflegen Das Gewicht wird angezeigt (Beispiel) Ist das Wägegut schwerer als der Wägebereich, er- scheint im Display „OVER“ (= Überlast) . TAB-BA-d-1010 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 11: Tarieren
Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Ein- wiegen von mehreren Komponenten zu einer Mischung (Zuwiegen). Die Grenze ist dann erreicht, wenn der gesamte Wägebereich belegt ist. Nach Abnehmen des Taragefäßes erscheint das Gesamtgewicht als Minus-Anzeige. TAB-BA-d-1010 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 12: Fremdwägeeinheiten
Beispiel) Folgende Wägeeinheiten stehen zur Verfügung: Gramm g * 20 g 100.00 ct 308.64 gn *Werkseinstellung 7.3 Hinterleuchtung der Anzeige Die Anzeigenhinterleuchtung kann ein- bzw. ausgeschalten werden. Hierzu kurz drücken. TAB-BA-d-1010 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 13: Wartung, Instandhaltung, Entsorgung
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 8.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. 8.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 14: Kleine Pannenhilfe
• Es herrschen starke Temperaturschwan- kungen. • Elektromagnetische Felder/ Statische Auf- ladung(Anderen Aufstellungsort wählen/ falls möglich, störendes Gerät ausschal- ten) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. TAB-BA-d-1010 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... - Seite 15 Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne. Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen. TAB-BA-d-1010 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
